Nema23 Schrittmotor Bipolar 1,8 Grad 0,9 Nm 2A 3,6V 4 Drähte CNC Schrittmotor
Nema23 Schrittmotor Bipolar 1,8 Grad 0,9 Nm 2A 3,6V 4 Drähte CNC Schrittmotor

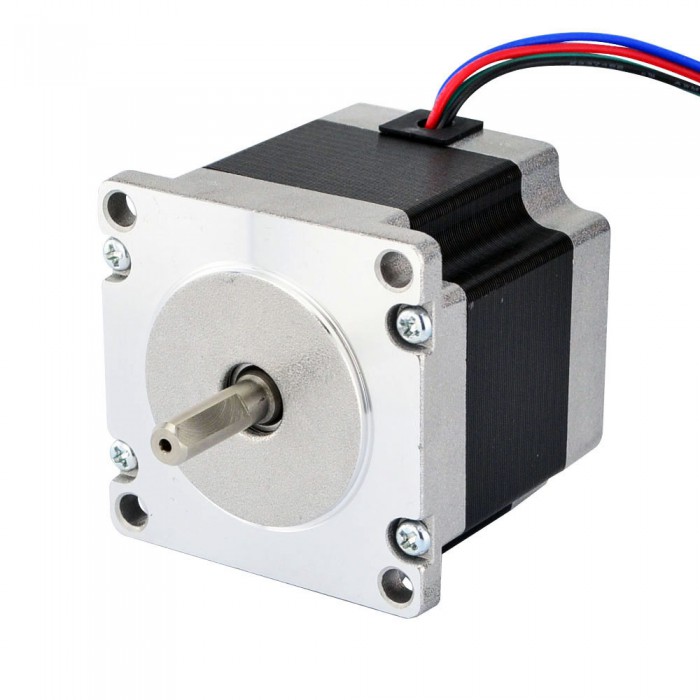

Dieser Bipolar Nema 23 Schrittmotor mit Schrittwinkel 1.8deg und Größe 57x57x52mm. Es hat 4 Drähte, jede Phase zieht 2.0A, mit Haltemoment 0.9Nm (127.5oz.in).
Elektrische Spezifikation
- Hersteller #: 23HS20-2004S
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 0.9Nm(127.5oz.in)
- Strom: 2.0A
- Stromspannung: 3.6V
- Phasenwiderstand: 1.8ohms
- Induktivität: 5.0mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 57 x 57mm
- Körper Länge: 52mm
- Schaftdurchmesser: Φ6.35mm
- Schaftlänge: 21mm
- Double D-Schnittlänge: 15mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
- Gewicht: 0.65kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
- Vollständiges Datenblatt: 23HS20-2004S.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 90 |
| Haltemoment (oz.in) | 127.5 |
| Induktivität(mH) | 5 |
| Phasenwiderstand(ohm) | 1.8 |
| Nennstrom (A) | 2 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 52 |
| Rahmengröße(mm) | 57x57 |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Abtriebswellentyp | D-Cut |
| Schaftdurchmesser(mm) | 6.35 |
| Schaftlänge(mm) | 21 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 500 |
| Gewicht(g) | 650 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
