Doppelwelle Nema 23 Schrittmotor Bipolar 1,8 Grad 0,55 Nm 2,8A 2V 4 Drähte CNC Schrittmotor

Doppelwelle Nema 23 Schrittmotor Bipolar 1,8 Grad 0,55 Nm 2,8A 2V 4 Drähte CNC Schrittmotor
Artikelnummer:23HS16-2804D
Rezension schreiben
Preis:€16.20
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
10 €15.39 5%
30 €15.06 7%
50 €14.58 10%
100 €13.77 15%
In den Warenkorb legen

Doppelwelle Nema 23 Schrittmotor Bipolar 1,8 Grad 0,55 Nm 2,8A 2V 4 Drähte CNC Schrittmotor

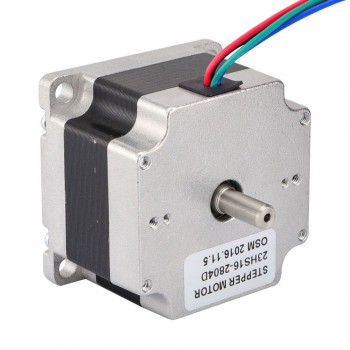

Dieser bipolare Nema 23-Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einer Größe von 57 x 57 x 41 mm. Es hat 4 Drähte, jede Phase zieht 2,8 A, mit einem Haltemoment von 0,55 Nm (78 oz.in), eine hintere Welle ist für Encoder oder Gleichwertiges ausgelegt.



Elektrische Spezifikation

  • Hersteller #: 23HS16-2804D
  • Motorentyp: Bipolar
  • Schrittwinkel: 1.8 Grad
  • Haltemoment: 0.55Nm(78oz.in)
  • Strom: 2.8A
  • Stromspannung: 2V
  • Phasenwiderstand: 0.7ohms
  • Induktivität: 1.4mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 57 x 57mm
  • Körper Länge: 41mm
  • Schaftdurchmesser: Φ6.35mm
  • Schaftlänge: 19.05mm
  • Double D-Schnittlänge: 15mm
  • Hintere Schaftlänge: 15mm
  • Anzahl Leiter: 4
  • Leitungslänge: 500mm
  • Gewicht: 470g

Verbindung

A+
A-
B+
B-
Schwarz
Grün
Rot
Blau



Ressourcen

Précédent: Doppelwelle Nema 23 Schrittmotor Bipolar 0,9 Grad 0,9 Nm 0,38 A 4 Drähte CNC Schrittmotor
Suivant: Nema 23 Schrittmotor Bipolar 1,8 Grad 0,6 Nm1,4 A 4,1 V CNCSchrittmotor mit 8 Anschlüssen
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment (Ncm) 55
Haltemoment (oz.in) 78
Induktivität(mH) 1.4
Phasenwiderstand(ohm) 0.7
Nennstrom (A) 2.8
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 41
Rahmengröße(mm) 57x57
Einzelne Welle/Doppelwelle Einzelne Welle
Abtriebswellentyp D-Cut
Schaftdurchmesser(mm) 6.35
Schaftlänge(mm) 19.05
Anzahl der Leiter 4
Leitungslänge(mm) 500
Gewicht(g) 500
  • Stecker: Molex, Harwin, Tyco/AMP, JST etc.
  • Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
  • Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
  • Wicklung: Widerstand, Induktivität, Nennstrom, usw.
