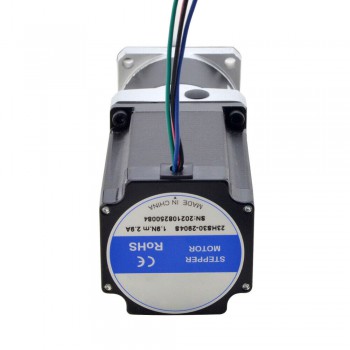

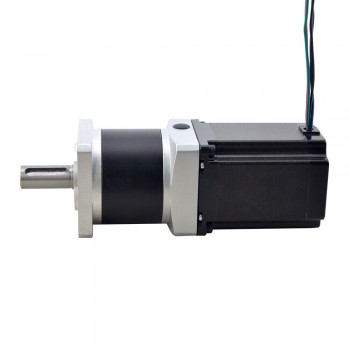

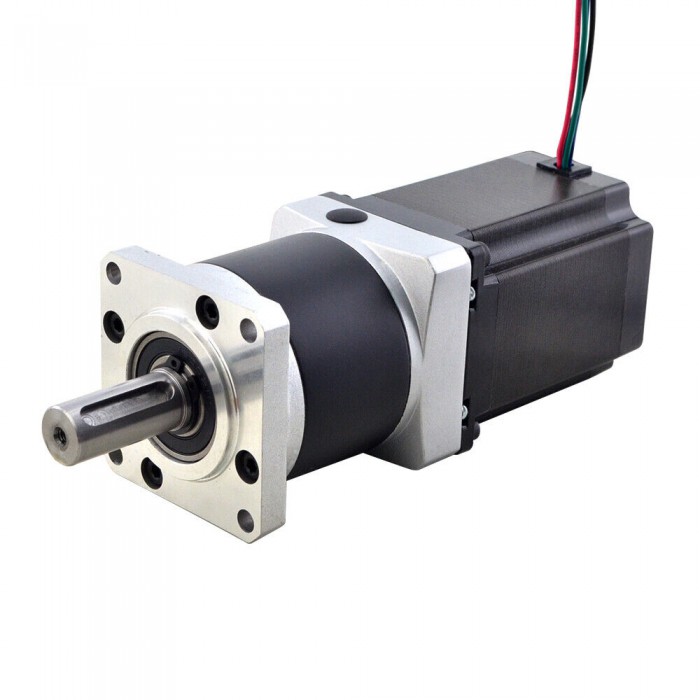

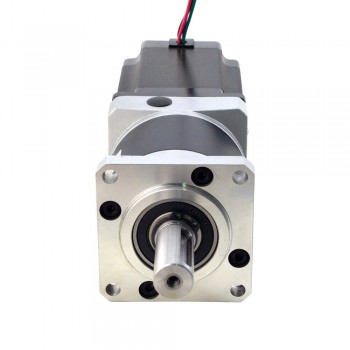

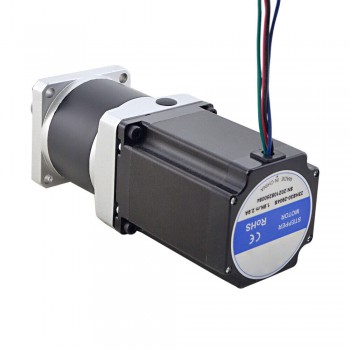

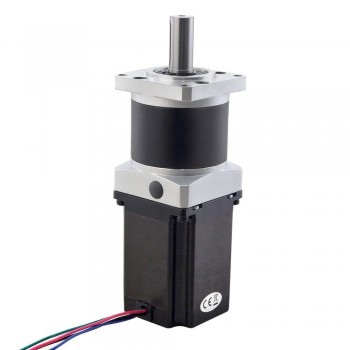

NEMA 23 Schrittmotor mit Planetengetriebe 10:1 / 20:1 / 50:1, 2,9A, 57 × 57 mm, Welle Ø14 mm mit Passfedernut

NEMA 23 Schrittmotor mit Planetengetriebe 10:1 / 20:1 / 50:1, 2,9A, 57 × 57 mm, Welle Ø14 mm mit Passfedernut

Dieser NEMA 23 Schrittmotor mit integriertem Planetengetriebe ist in den Übersetzungsverhältnissen 10:1, 20:1 und 50:1 erhältlich. Der Motor arbeitet mit 2,9 A Phasenstrom und verfügt über ein Gehäusemaß von 57 × 57 mm. Die Ausgangswelle hat einen Durchmesser von 14 mm und ist mit einer Passfedernut ausgestattet. Die Kombination eignet sich für Anwendungen mit Anforderungen an kompakten Aufbau und gleichmäßige Drehmomentübertragung.

Übersetzungsverhältnis 10:1

Elektrische Daten

Hersteller-Teilenummer: 23HS30-2904S-MG10

Motortyp: Bipolarer Schrittmotor

Haltemoment ohne Getriebe: 1,89 Nm (267,65 oz.in)

Nennstrom/Phase: 3,0 A

Phasenwiderstand: 1,13 Ohm

Induktivität: 4,8 mH ± 20 % (1 kHz)

Getriebespezifikationen

Getriebetyp: Hochpräzises Planetengetriebe

Übersetzungsverhältnis: 10:1

Wirkungsgrad: 90 %

Leerlaufspiel: <= 30 °C

Max. zulässiges Drehmoment: 15 Nm (132,76 lb-in))

Lärm: <= 60 dB

Wasserdichtigkeit: IP54

Lebensdauer: 20.000 Stunden;

Technische Daten

Rahmengröße: 57 x 57 mm

Motorlänge: 76,5 mm

Getriebelänge: 55,5 mm

Abtriebswellentyp: Passfedernut

Abtriebswellendurchmesser: Φ14 mm

Abtriebswellenlänge: 34 mm;

Übersetzungsverhältnis: 20:1

Elektrische Daten

Hersteller-Teilenummer: 23HS30-2904S-MG20

Motortyp: Bipolarer Schrittmotor

Haltemoment ohne Getriebe: 1,89 Nm (267,65 oz.in)

Nennstrom/Phase: 2,9 A

Phasenwiderstand: 1,13 Ohm

Induktivität: 4,8 mH ± 20 % (1 kHz)

Getriebespezifikationen

Getriebetyp: Hochpräzises Planetengetriebe

Übersetzungsverhältnis: 20:1

Effizienz: 90 %

Leerlaufspiel: <= 50 Bogenminuten

Max. zulässiges Drehmoment: 25 Nm (265,52 lb-in)

Lärm: <= 60 dB

Wasserdichtigkeit: IP54

Lebensdauer: 20.000 Stunden;

Technische Daten

Baugröße: 57 x 57 mm

Motorlänge: 76,5 mm

Getriebelänge: 68 mm

Abtriebswellentyp: Passfedernut

Abtriebswellendurchmesser: Φ14 mm

Abtriebswellenlänge: 34 mm;

Übersetzungsverhältnis: 50:1

Elektrische Daten

Hersteller-Teilenummer: 23HS30-2904S-MG50

Motortyp: Bipolarer Schrittmotor

Haltemoment ohne Getriebe: 1,89 Nm (267,65 oz.in)

Nennstrom/Phase: 2,9 A

Phasenwiderstand: 1,13 Ohm

Induktivität: 4,8 mH ± 20 % (1 kHz)

Getriebespezifikationen

Getriebetyp: Hochpräzises Planetengetriebe;

Übersetzungsverhältnis: 50:1

Wirkungsgrad: 90 %

Leerlaufspiel: <= 50 Bogenminuten

Max. zulässiges Drehmoment: 20 Nm (221,27 lb-in)

Lärm: <= 60 dB

Wasserdichtigkeit: IP54

Lebensdauer: 20.000 Stunden

Technische Daten

Rahmengröße: 57 x 57 mm

Motorlänge: 76,5 mm

Getriebelänge: 68 mm

Abtriebswellentyp: Passfedernut

Abtriebswellendurchmesser: Φ14 mm

Abtriebswellenlänge: 34 mm
