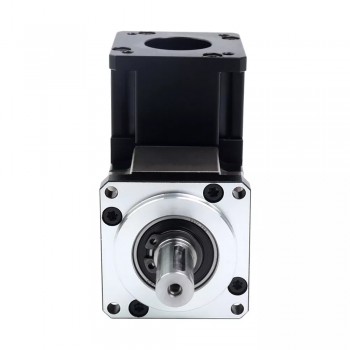

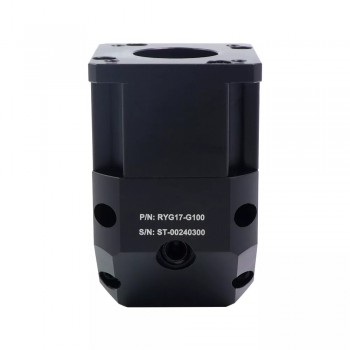

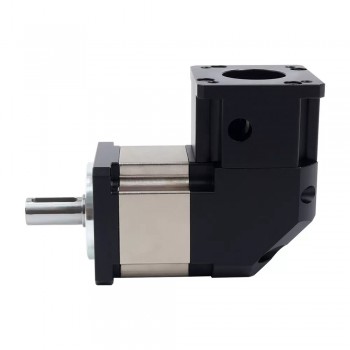

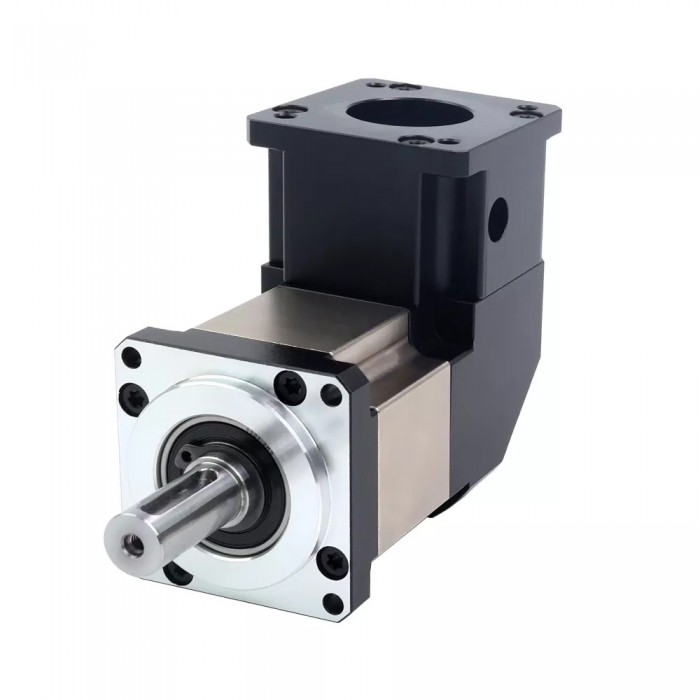

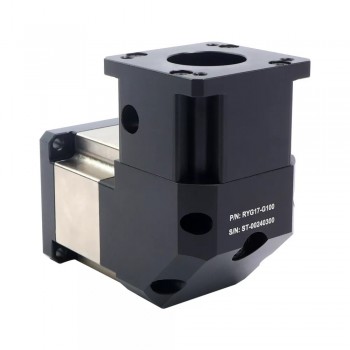

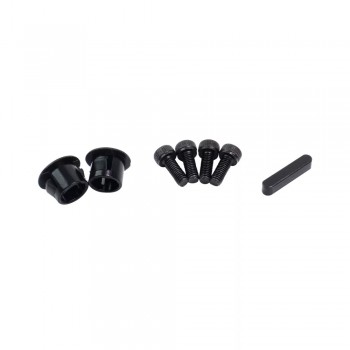

RYG17-Serie NEMA 17 Rechtwinkliges Getriebe 5:1 / 10:1 / 20:1 / 50:1 / 100:1 42mm Getriebe für Schrittmotor Eingangswelle 5mm
Dieses Winkelgetriebe ist für NEMA 17 Schrittmotoren ausgelegt. Die Hoch- und Niedrigdrehzahlwellen stehen in einem Winkel von 90 Grad zueinander. Durch die kompakte Bauform eignet sich das Getriebe für Anwendungen mit begrenztem Bauraum – zum Beispiel bei Förderanlagen oder anderen Maschinen, bei denen Antrieb und Abtrieb nahe beieinander angeordnet werden müssen.
Hinweis:
Bei einer Nenn-Eingangsdrehzahl von 1000 U/min liegt der Geräuschpegel bei:
| Motor | RYG17-G05 | RYG17-G10 | RYG17-G20 | RYG17-G50 | RYG17-G100 |
| Übersetzungsverhältnis | 5:1 | 10:1 | 20:1 | 50:1 | 100:1 |
| Rahmengröße (mm) | 42 x 42 | ||||
| Durchmesser der Eingangswelle (mm) | 5 | ||||
| Durchmesser der Ausgangswelle (mm) | 10 | ||||
| Länge der Eingangswelle (mm) | 31.5 | ||||
| Länge der Ausgangswelle (mm) | 25 | ||||
| Getriebelänge (mm) | 65.5 | 65.5 | 76.5 | 76.5 | 76.5 |
| Passende Eingabewellenlänge des Motors (mm) | 15-30 | 15-30 | 15-30 | 15-30 | 15-30 |
| Max. zulässiges Drehmoment | 9Nm(79.66 lb-in) | 5Nm(44.2 lb-in) | 12Nm(106.21 lb-in) | 10Nm(88.5 lb-in) | 10Nm(88.5 lb-in) |
| Moment Zulässiges Drehmoment | 18Nm(159.31 lb-in) | 10Nm(88.5 lb-in) | 24Nm(212.42 lb-in) | 20Nm(177.1 lb-in) | 20Nm(177.1 lb-in) |
| Maximale axiale Wellenlast | 80N | ||||
| Maximale radiale Wellenlast | 260N | ||||
| Nenn-Eingangsdrehzahl | 3000RPM | ||||
| Maximale Eingangsdrehzahl | 6000RPM | ||||
| Wasserdichtigkeit | IP54 | ||||
| Spiel im Leerlauf | <=15Bogenminuten | <=15Bogenminuten | <=20Bogenminuten | <=20Bogenminuten | <=20Bogenminuten |
| Effizienz | 94% | ||||
| Arbeitstemperatur | -20~150oC | ||||
| Lebensdauer | 20000h | ||||
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 42 x 42 |
| Durchmesser der Eingangswelle(mm) | 5 |
| Durchmesser der Abtriebswelle(mm) | 10 |
| Länge der Abtriebswelle(mm) | 25 |
| Abtriebswellentyp | Keyway Shaft |
| Länge des Getriebes(mm) | 65.5 / 76.5 |
| Passend für Motor | Nema 17 |
| Getriebetyp | Rechtwinkliges Getriebe |
| Übersetzungsverhältnis | 5:1 / 10:1 / 20:1 / 50:1 / 100:1 |
| Zahnspiel bei Nulllast | <=15 arcmin / <=20 arcmin |
| Eingangswelle Max. Länge | 31.5 |
