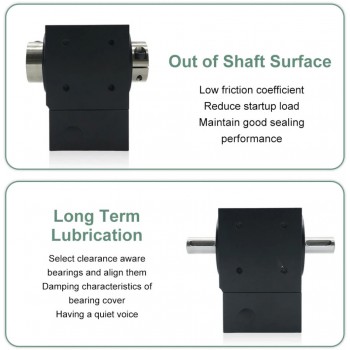

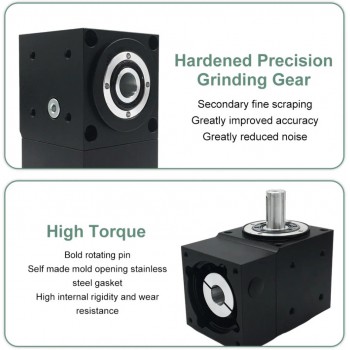

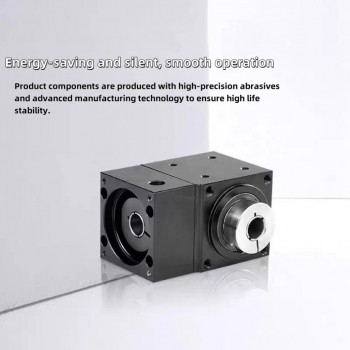

NEMA 17 Winkel-Kegelradgetriebe,2:1/3:1/5:1, 90°Winkel,5mm/8mm Eingang

NEMA 17 Winkel-Kegelradgetriebe,2:1/3:1/5:1, 90°Winkel,5mm/8mm Eingang



Produktbeschreibung:

Rechtwinkliges Lenkgetriebe mit einem Verdrehspiel von ≤ 7 Bogenminuten.

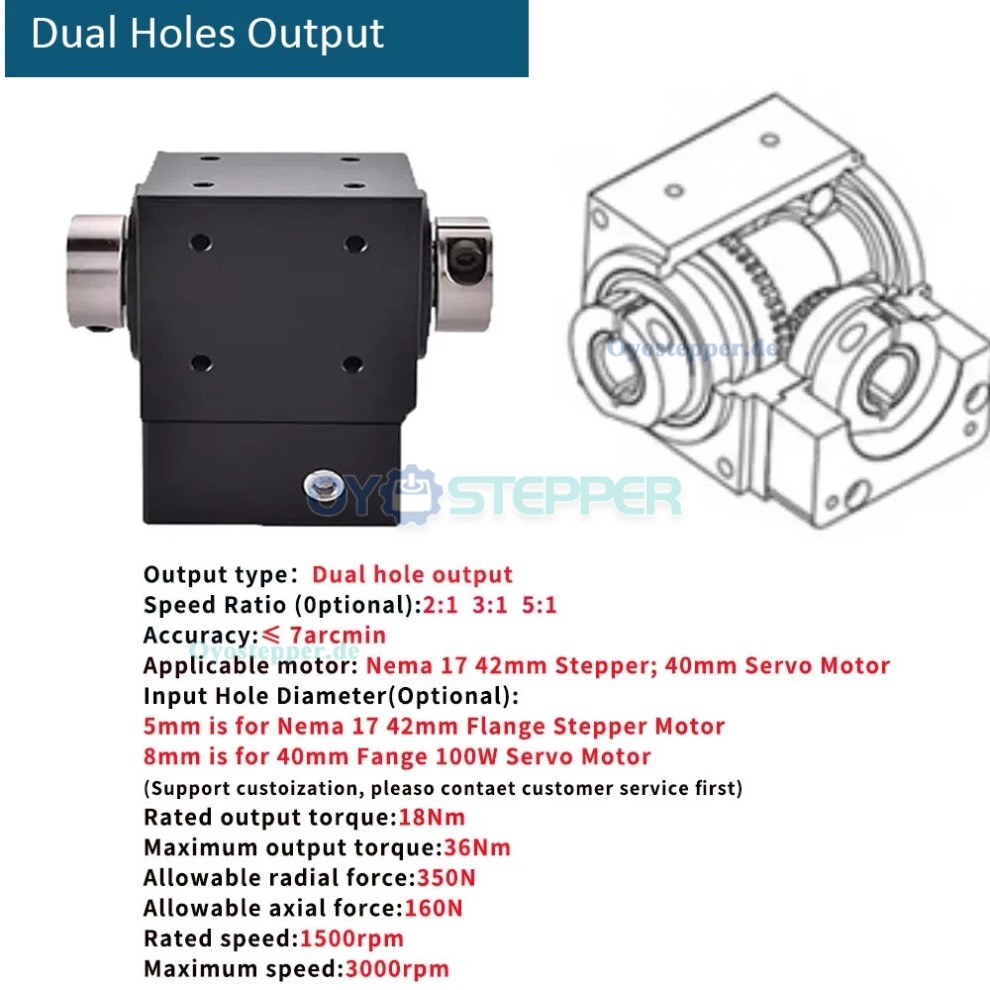

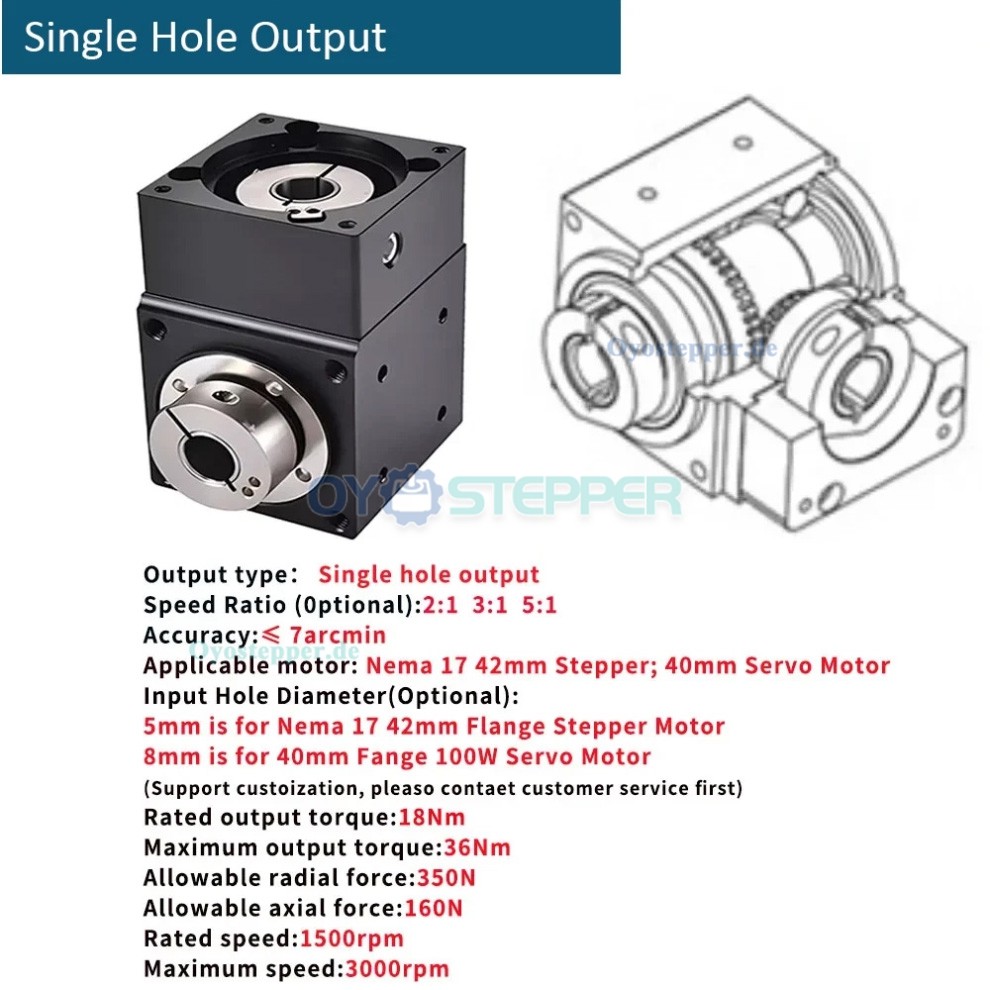

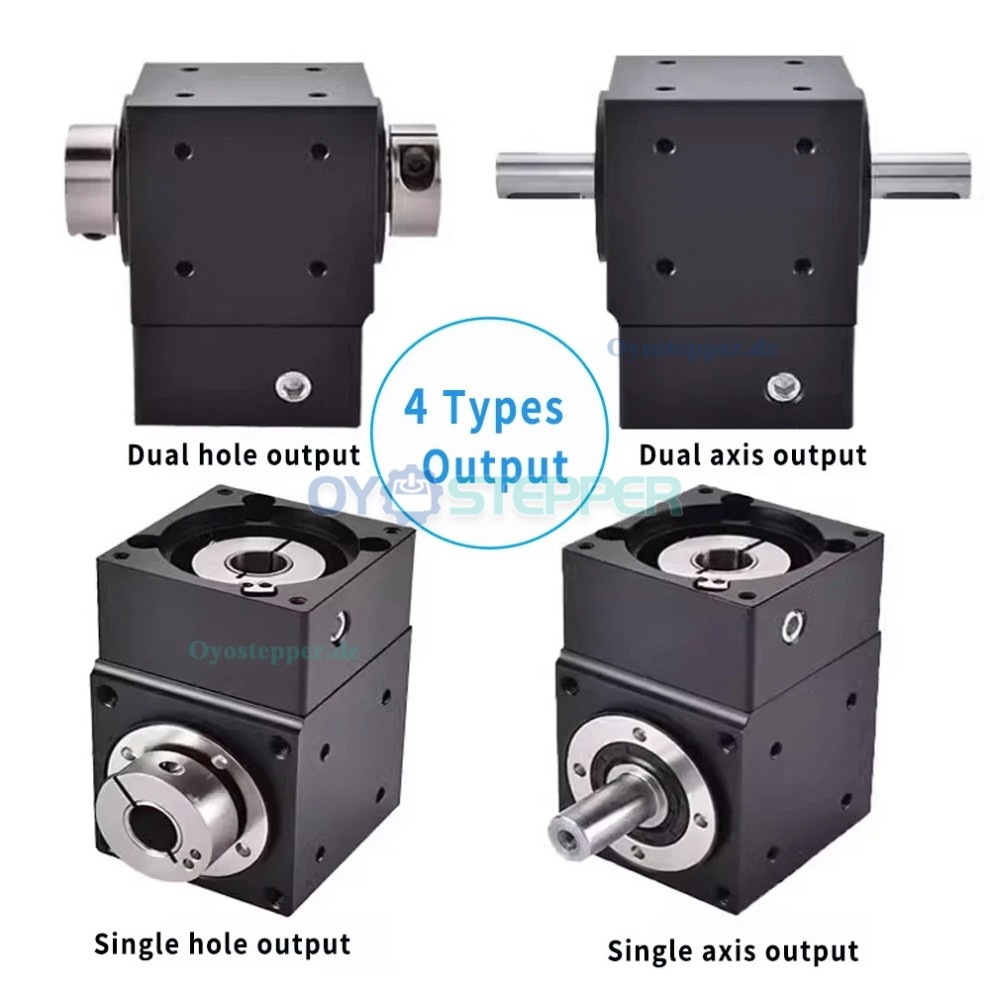

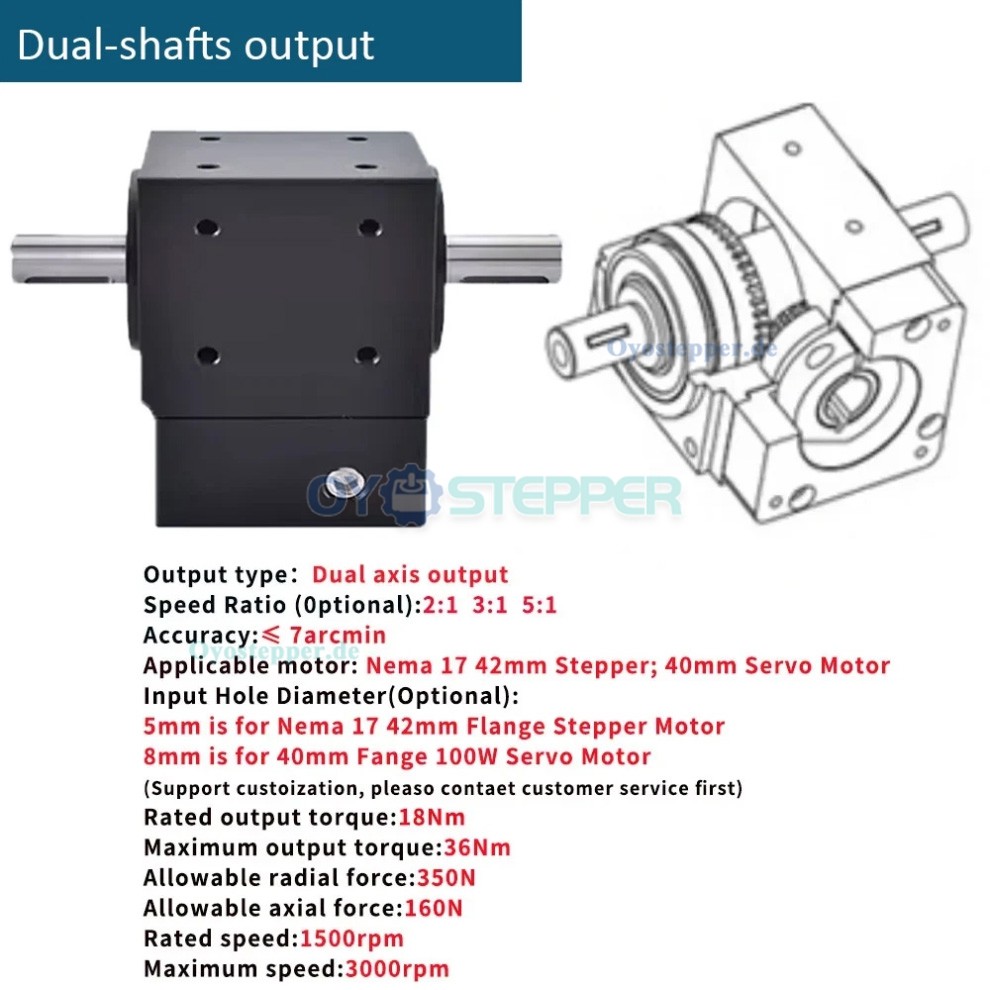

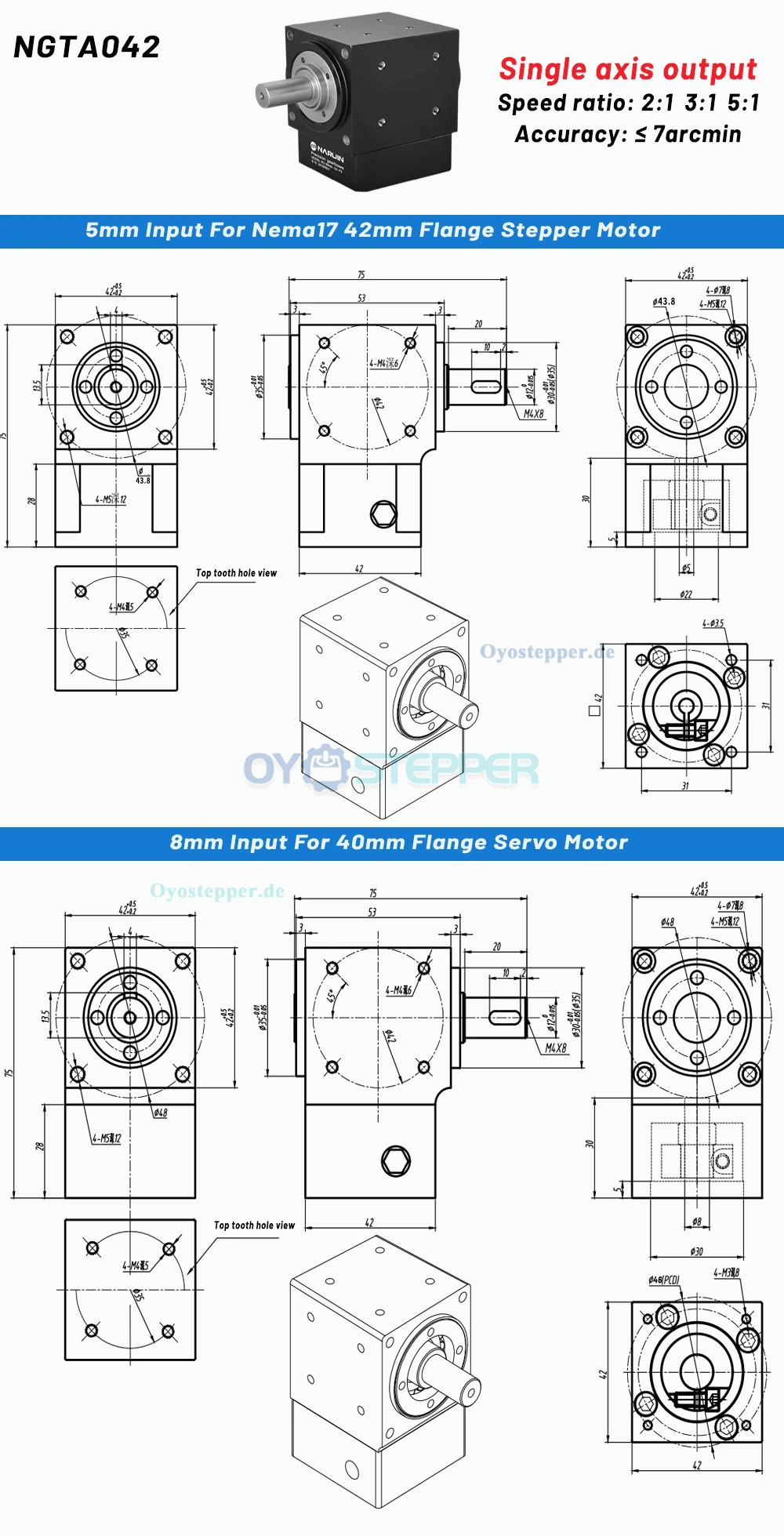

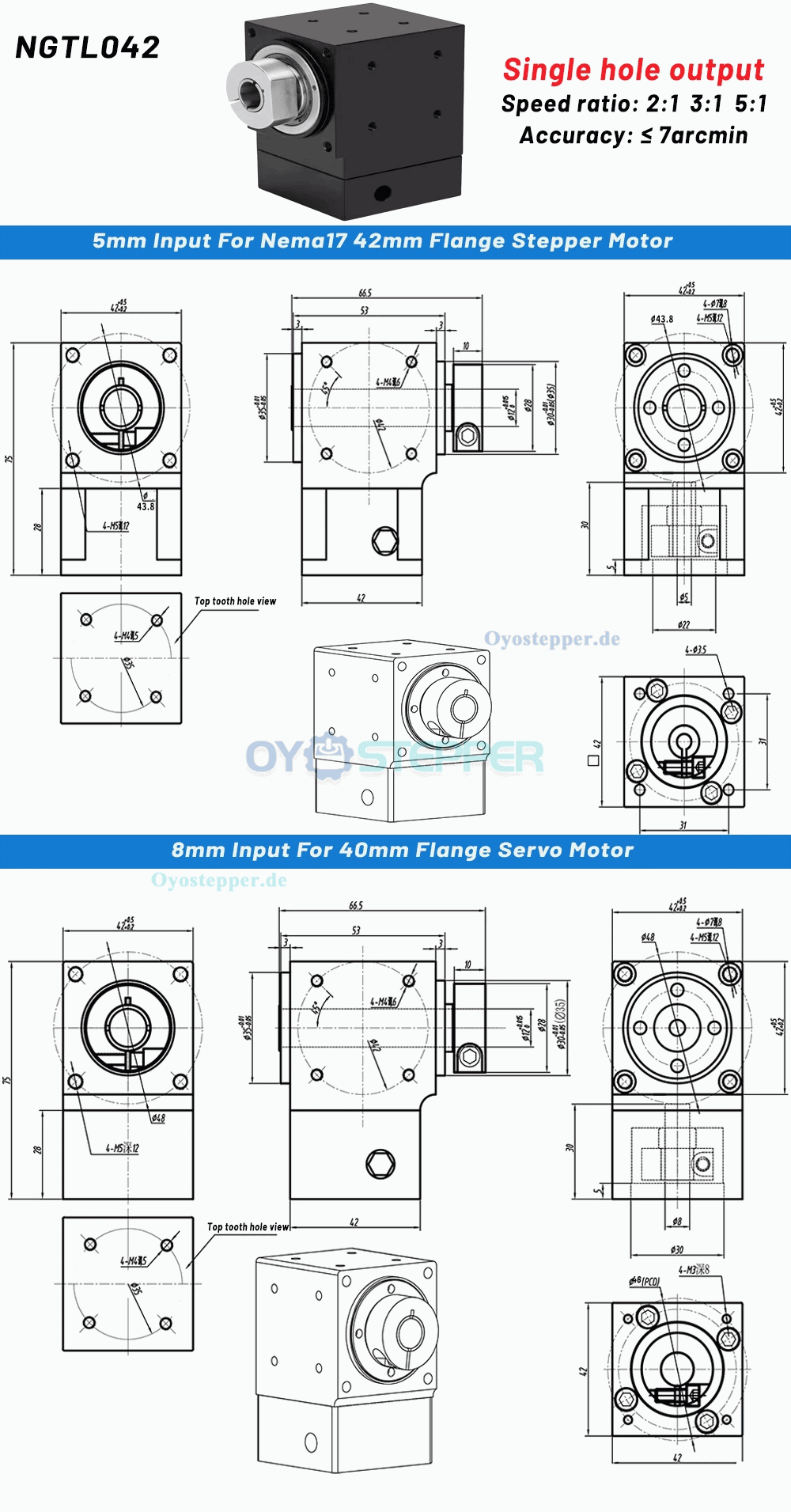

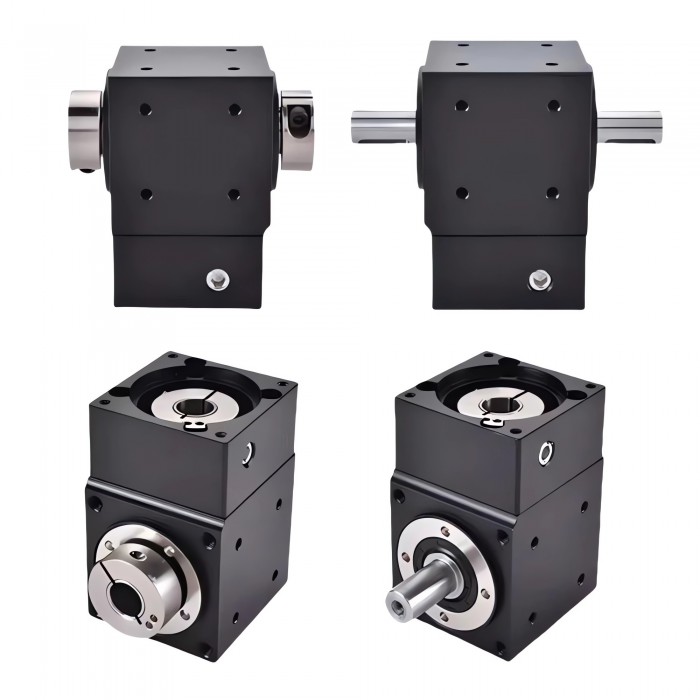

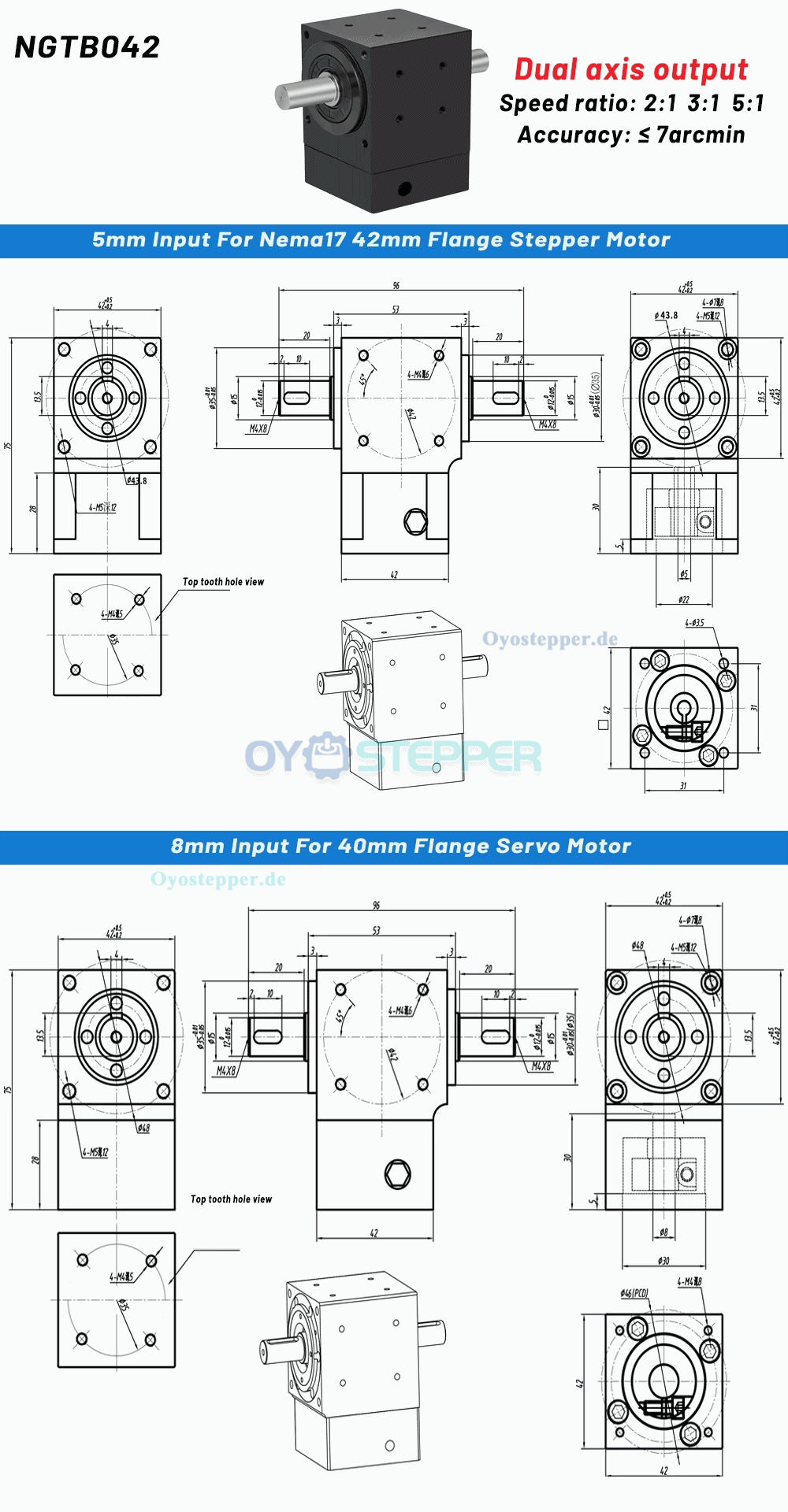

Erhältlich mit folgenden Ausgangsvarianten: Einwelle/Einloch, Einwelle/Zweiloch, Doppelwellen/Einloch sowie Doppelwellen/Zweiloch, zur Unterstützung unterschiedlicher Montagekonfigurationen.

Kompatibel mit NEMA17-Schrittmotoren (42 mm).

Maximale Drehzahl: 3000 U/min; maximales Ausgangsdrehmoment: 18 Nm.

Schutzart: IP65; einfache Bedienung.

NEMA17-Loch-Ausführung: Nenndürfungsverhältnis 5:1, Nenndrehzahl 1500 U/min.

Trägheitsmoment: 0,08 kg·cm²; zulässige Axialkraft: 160 N.

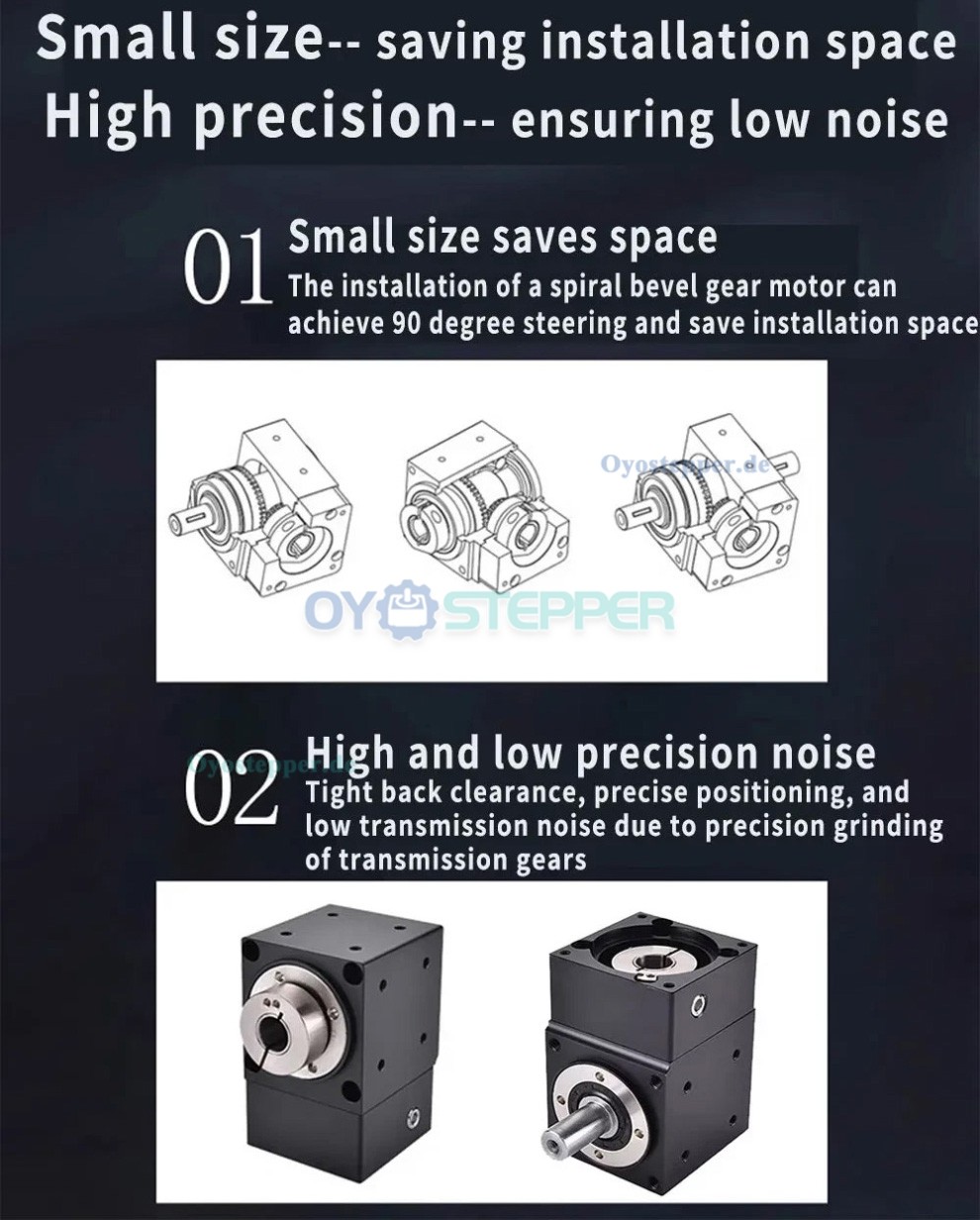

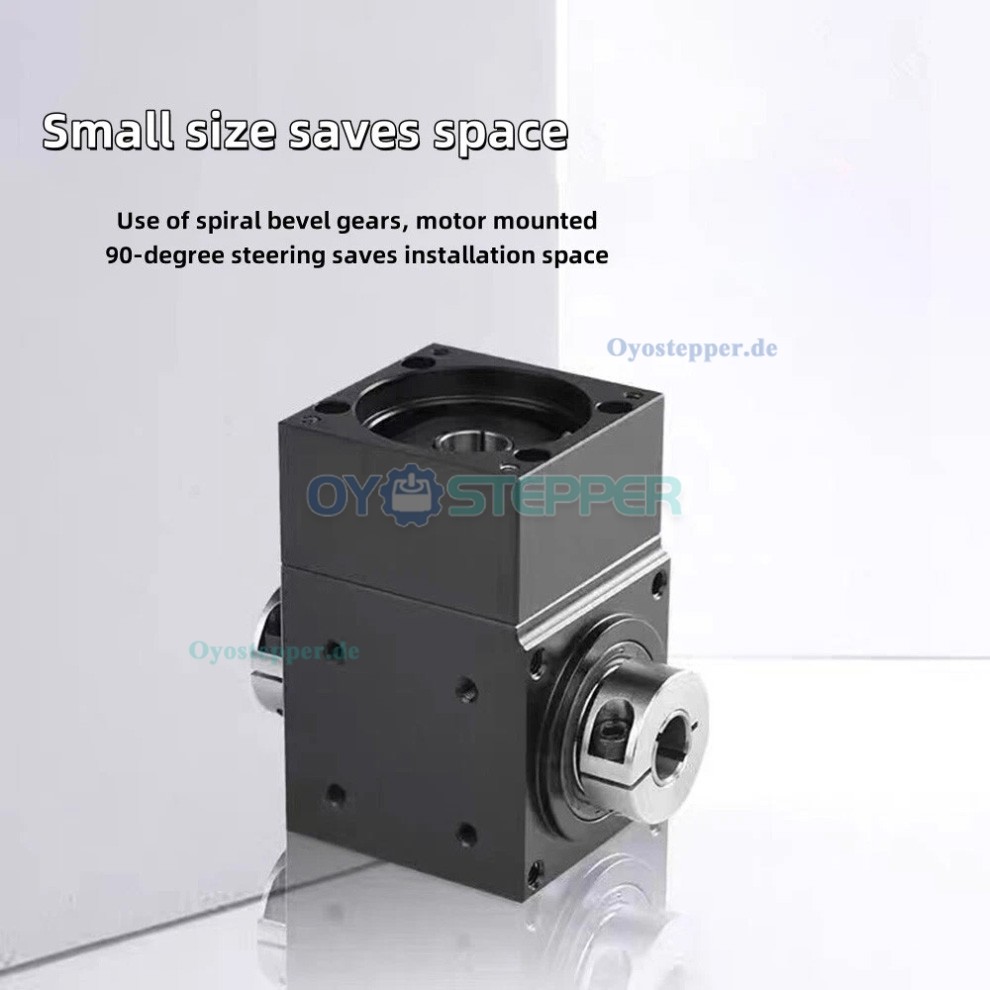

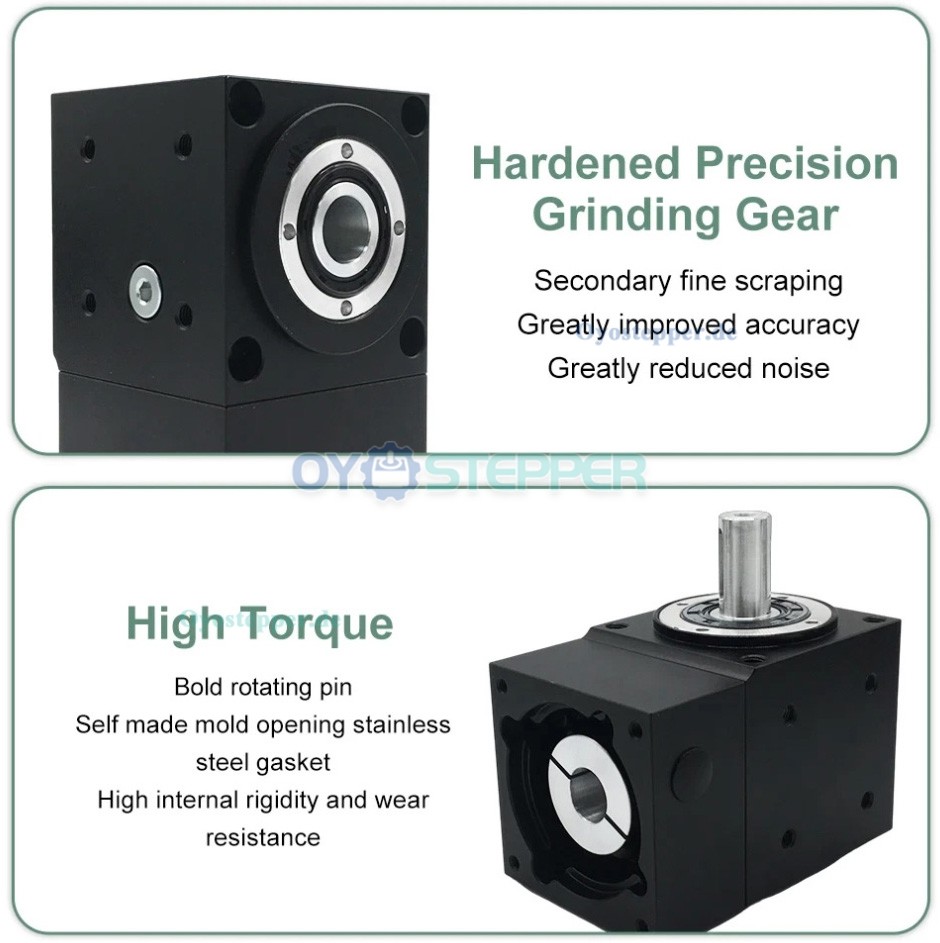

Spiral-Kegelräder ermöglichen eine 90°-Kraftübertragung und unterstützen eine platzsparende Installation.


Anwendungen:

Industrieautomation: Roboterarme, Förderanlagen, Pick-and-Place-Systeme

CNC & Maschinenbau: Rundtische, Spindelantriebe, Fräsanlagen

Medizintechnik: Bildgebungssysteme, Laborautomation mit präziser Bewegung

Verpackung & Druck: Etikettierung, Schneiden, Wickelmechanismen bei hoher Geschwindigkeit;

Technische Parameter

Nenndrehmoment: 18 Nm

Max. Ausgangsdrehmoment: 36 Nm

Nenndrehzahl: 1500 U/min

Max. Drehzahl: 3000 U/min

Verdrehspiel: 7 Bogenminuten

Zulässige Radialkraft: 350 N

Zulässige Axialkraft: 160 N

Trägheitsmoment: 0,08 kg·cm²

Wirkungsgrad: 97 %

Lebensdauer: ≥ 20.000 h

Umgebungstemperatur: −20 bis +90 °C

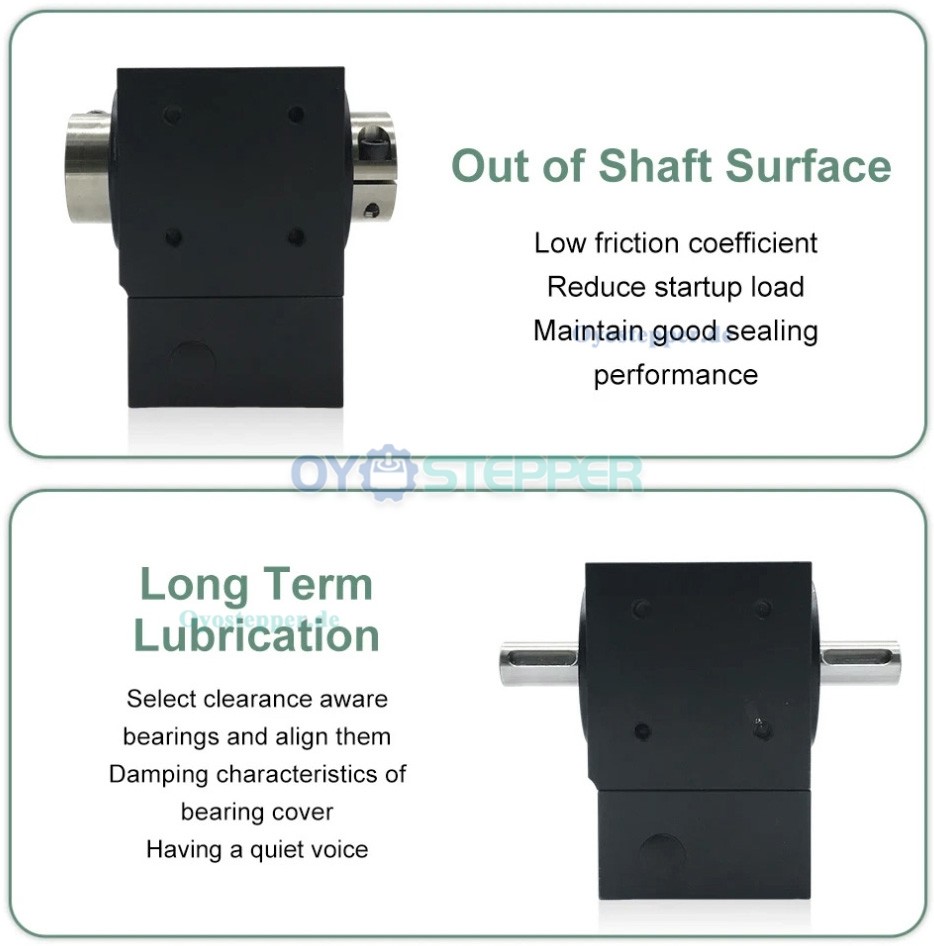

Schmierung: Langzeitschmierung

Schutzart: IP65

Montage: beliebige Einbaulage

Geräuschpegel: ≤ 62 dB
