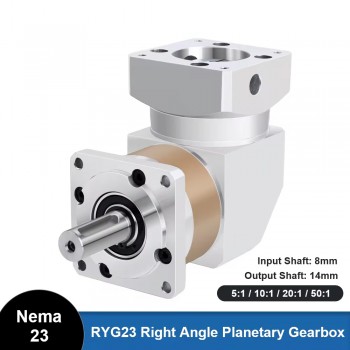

RYG23-Serie Winkel-Getriebereduzierer 90°Übersetzung 5:1 / 10:1 / 20:1 / 50:1 für NEMA 23 Schrittmotor
Hinweis:
Bei einer Nenn-Eingangsdrehzahl von 1000 U/min beträgt der Geräuschpegel ≤ 55 dB.
Bei einer Nenn-Eingangsdrehzahl von 3000 U/min beträgt der Geräuschpegel ≤ 65 dB.

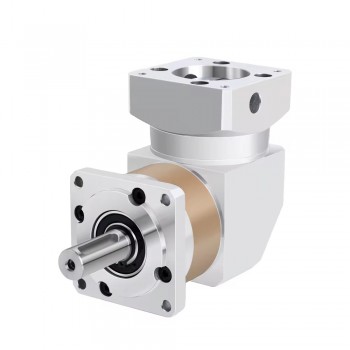

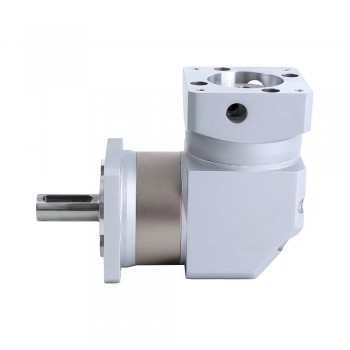

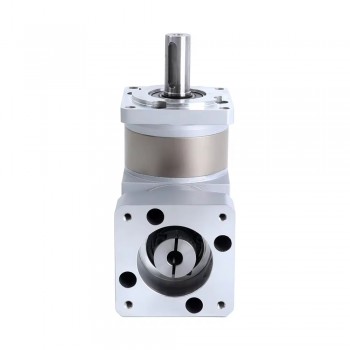

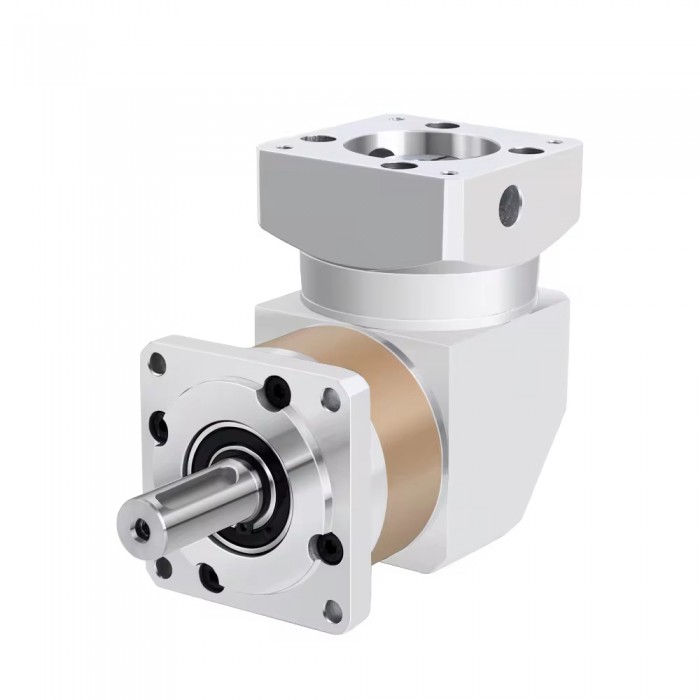

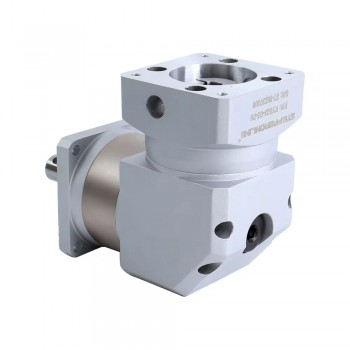

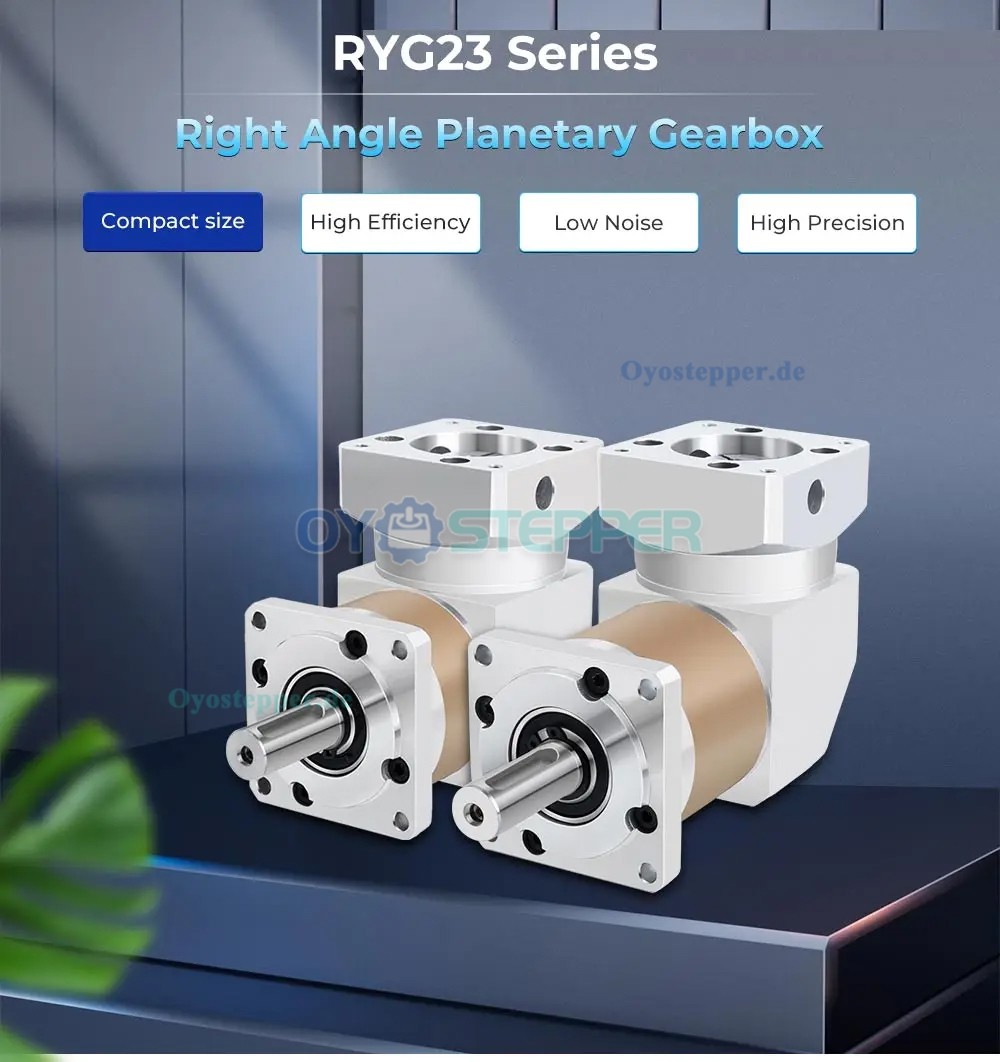

Dieses Winkelgetriebe ist für NEMA 23 Schrittmotoren ausgelegt. Die Ein- und Abgangswellen stehen im Winkel von 90 Grad zueinander. Ein Vorteil dieser Bauform ist die kompakte Bauweise, die den Einsatz in Anwendungen mit begrenztem Einbauraum ermöglicht – zum Beispiel bei Förderanlagen oder Maschinen, bei denen der Antrieb nahe an der Abtriebsseite positioniert werden muss.

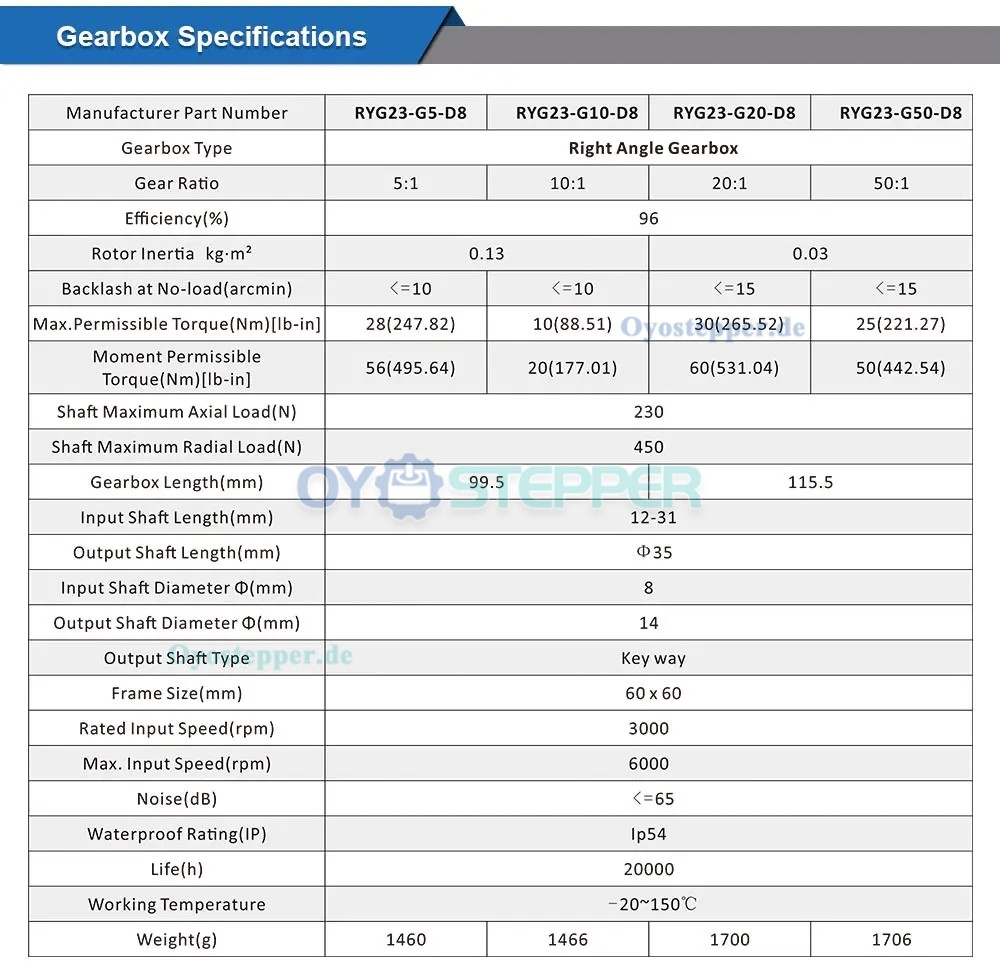

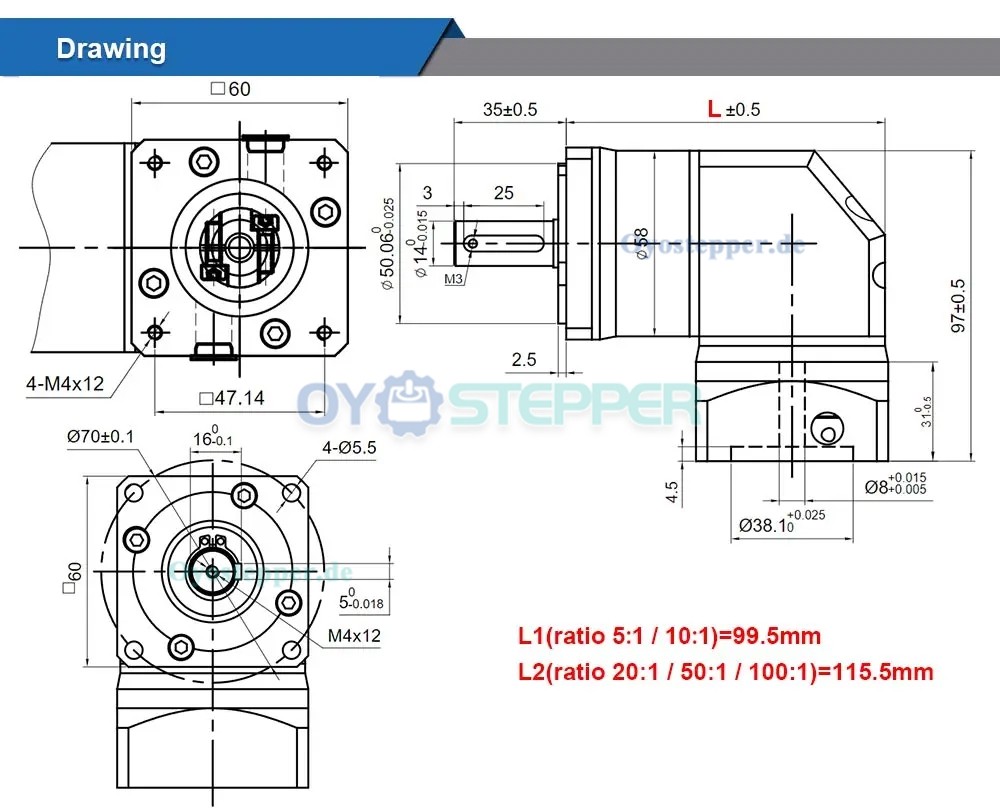

| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 60 x 60 |
| Länge des Getriebes(mm) | 99.5 / 115.5 |
| Durchmesser der Eingangswelle(mm) | 8 |
| Länge der Eingangswelle(mm) | 12-31 |
| Durchmesser der Abtriebswelle(mm) | 14 |
| Länge der Abtriebswelle(mm) | 35 |
| Passend für Motor | Nema 24 |
| Getriebetyp | Rechtwinkliges Getriebe |
| Übersetzungsverhältnis | 5:1 / 10:1 / 20:1 / 50:1 |
| Eingangswelle Max. Länge | 31 |
| Abtriebswellentyp | Passfederwelle |
