NEMA23 Winkel-Kegelradgetriebe,90°Winkel,Untersetzungsverhältnis 2:1/3:1/5:1, Planetengetriebe

NEMA23 Winkel-Kegelradgetriebe,90°Winkel,Untersetzungsverhältnis 2:1/3:1/5:1, Planetengetriebe

Produktbeschreibung:

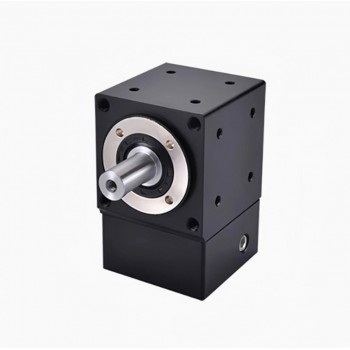

Rechtwinkliges Lenkgetriebe mit einem Verdrehspiel von ≤ 3 Bogenminuten.

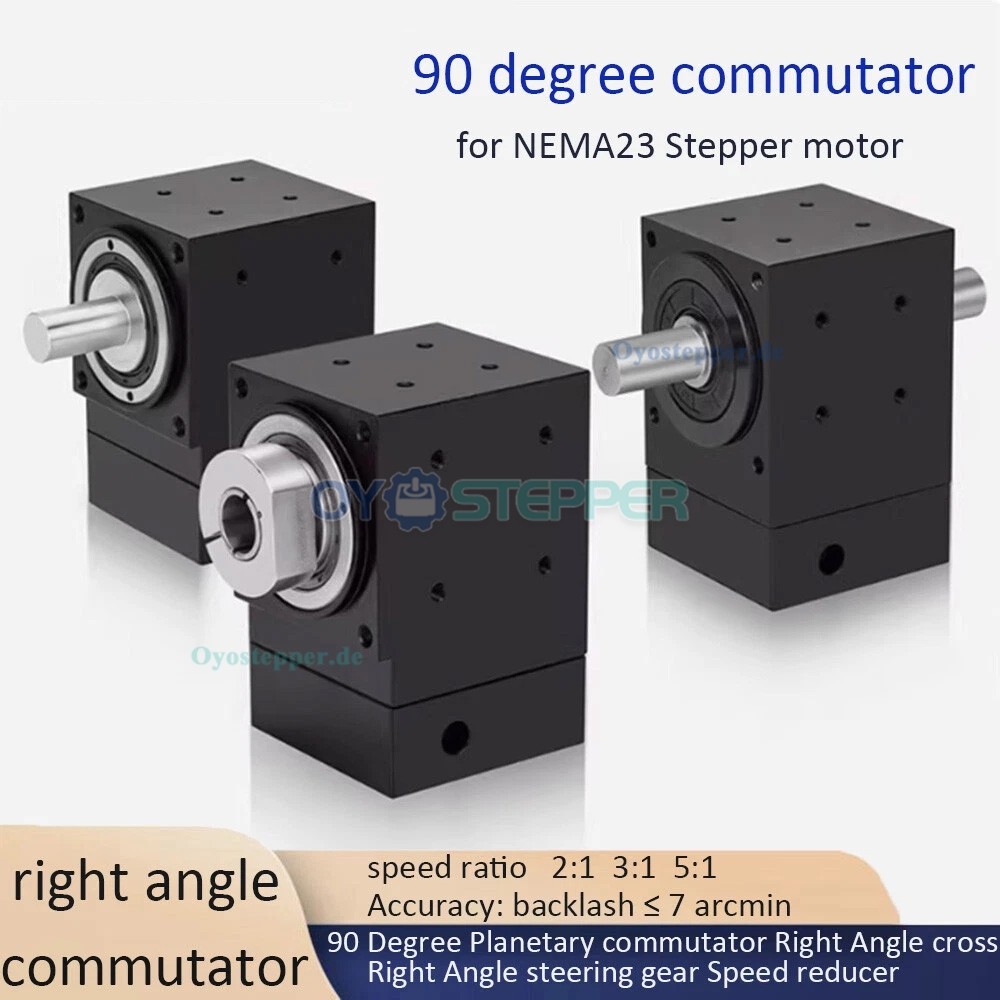

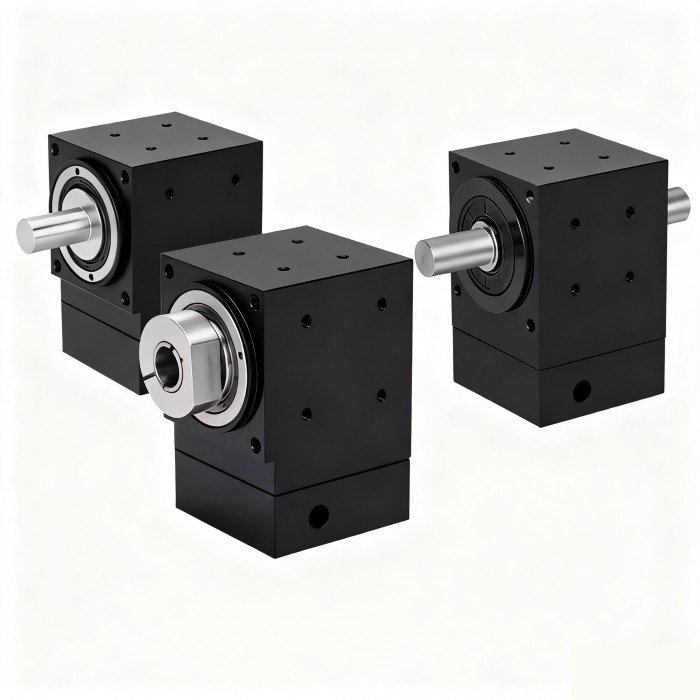

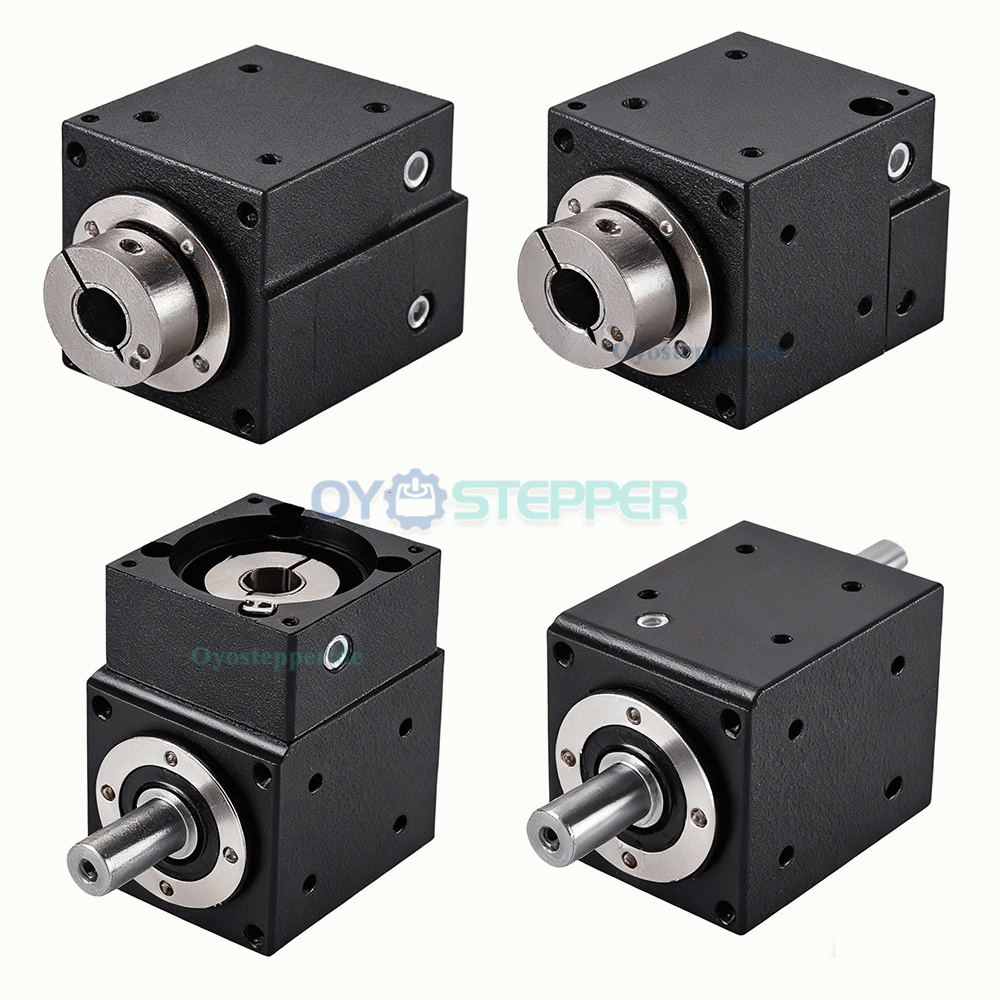

Erhältlich in den Ausgangsvarianten Einwelle, Einloch, Doppelwellen und Doppelloch zur Unterstützung unterschiedlicher Montagekonfigurationen.

Kompatibel mit NEMA23-Schrittmotoren (57 mm).

Maximale Drehzahl: 3000 U/min; maximales Ausgangsdrehmoment: 25 Nm.

Schutzart: IP65; einfache Bedienung.

NEMA23-Loch-Ausführung: Übersetzungsverhältnis 5:1, Nenndrehzahl 1500 U/min.

Trägheitsmoment: 0,08 kg·cm²; zulässige Axialkraft: 230 N.

Spiral-Kegelräder ermöglichen eine 90°-Kraftübertragung und unterstützen eine platzsparende Installation.

Anwendungen:

Industrieautomation: Roboterarme, Förderanlagen, Pick-and-Place-Systeme

CNC & Maschinenbau: Rundtische, Spindelantriebe, Fräsmaschinen

Medizintechnik: Bildgebungssysteme, Laborautomation mit präziser Bewegung

Verpackung & Druck: Etikettierung, Schneiden, Wickeln.

Technische Parameter:

Nenndrehmoment: 25 Nm

Max. Ausgangsdrehmoment: 50 Nm

Nenndrehzahl: 1500 U/min

Max. Drehzahl: 3000 U/min

Verdrehspiel: 3 Bogenminuten

Zulässige Radialkraft: 560 N

Zulässige Axialkraft: 230 N

Trägheitsmoment: 0,08 kg·cm²

Wirkungsgrad: 97 %

Lebensdauer: ≥ 20.000 h

Umgebungstemperatur: −20 bis +90 °C

Schmierung: Langzeitschmierung

Schutzart: IP65

Montage: beliebige Einbaulage

Gewicht: 1,5 kg

Geräuschpegel: ≤ 62 dB

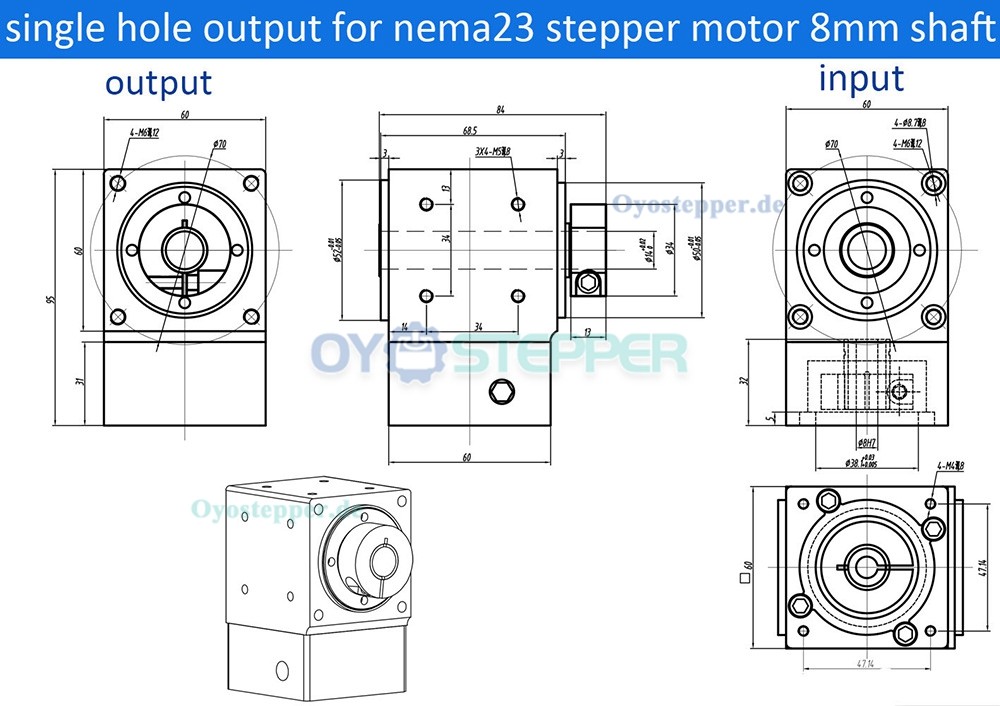

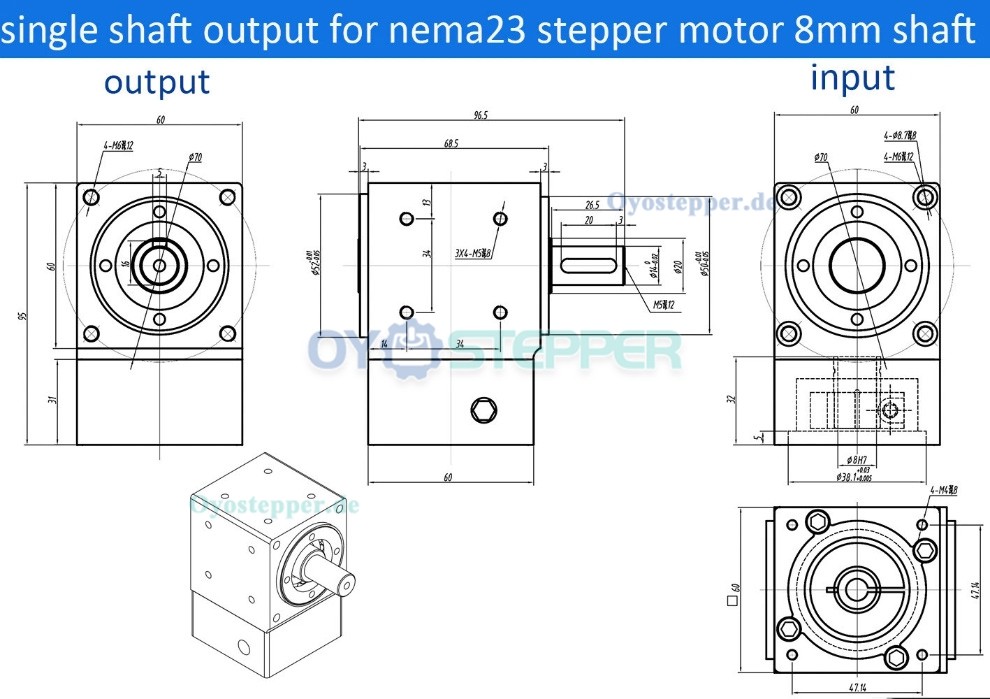

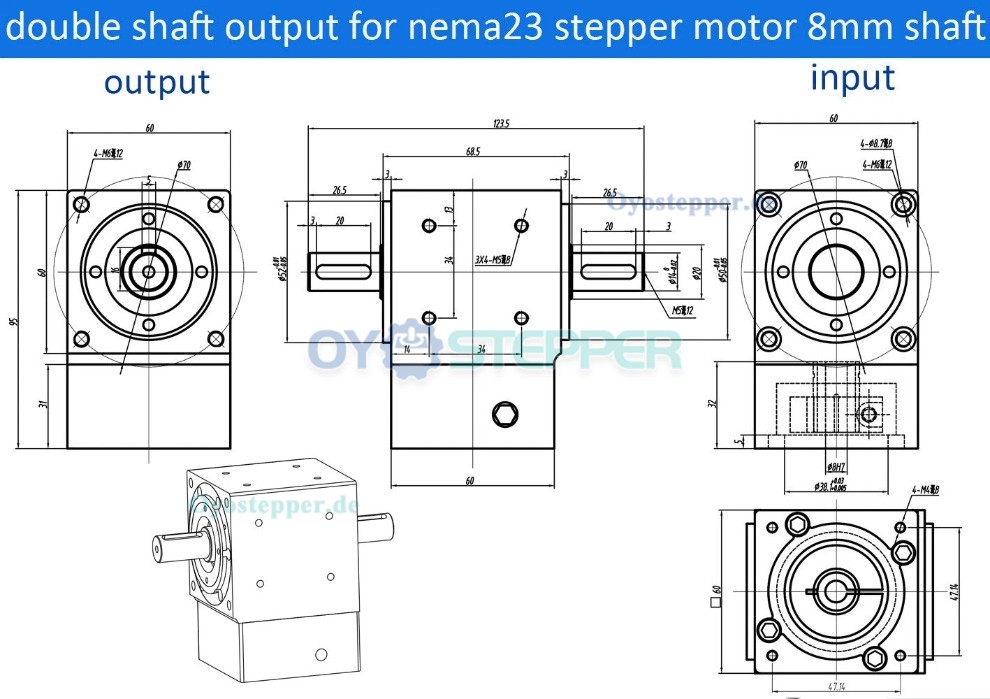

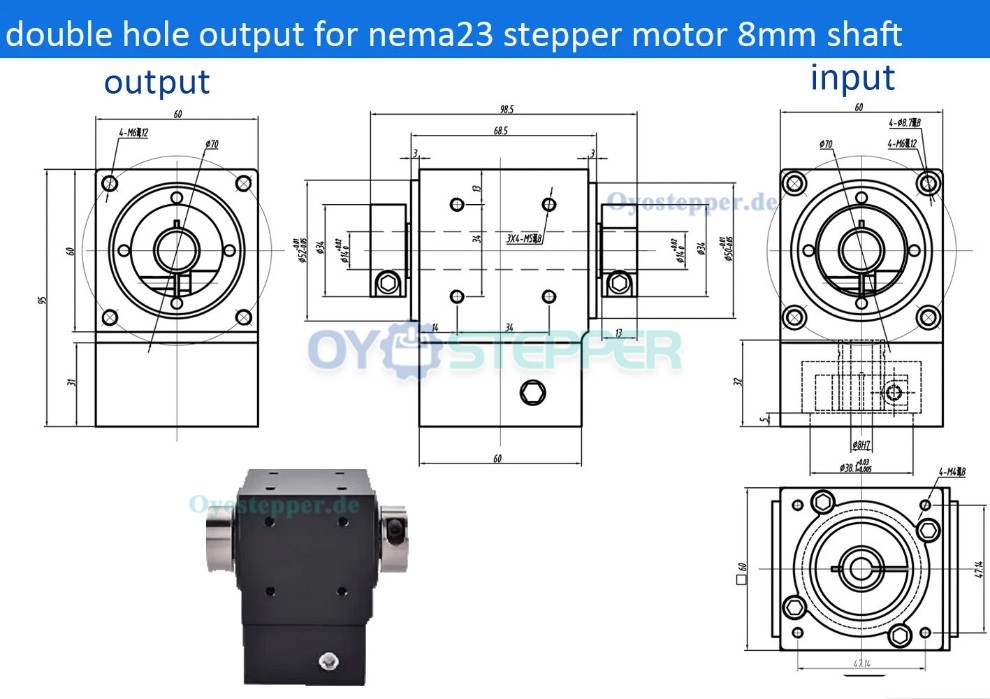

Drawing
