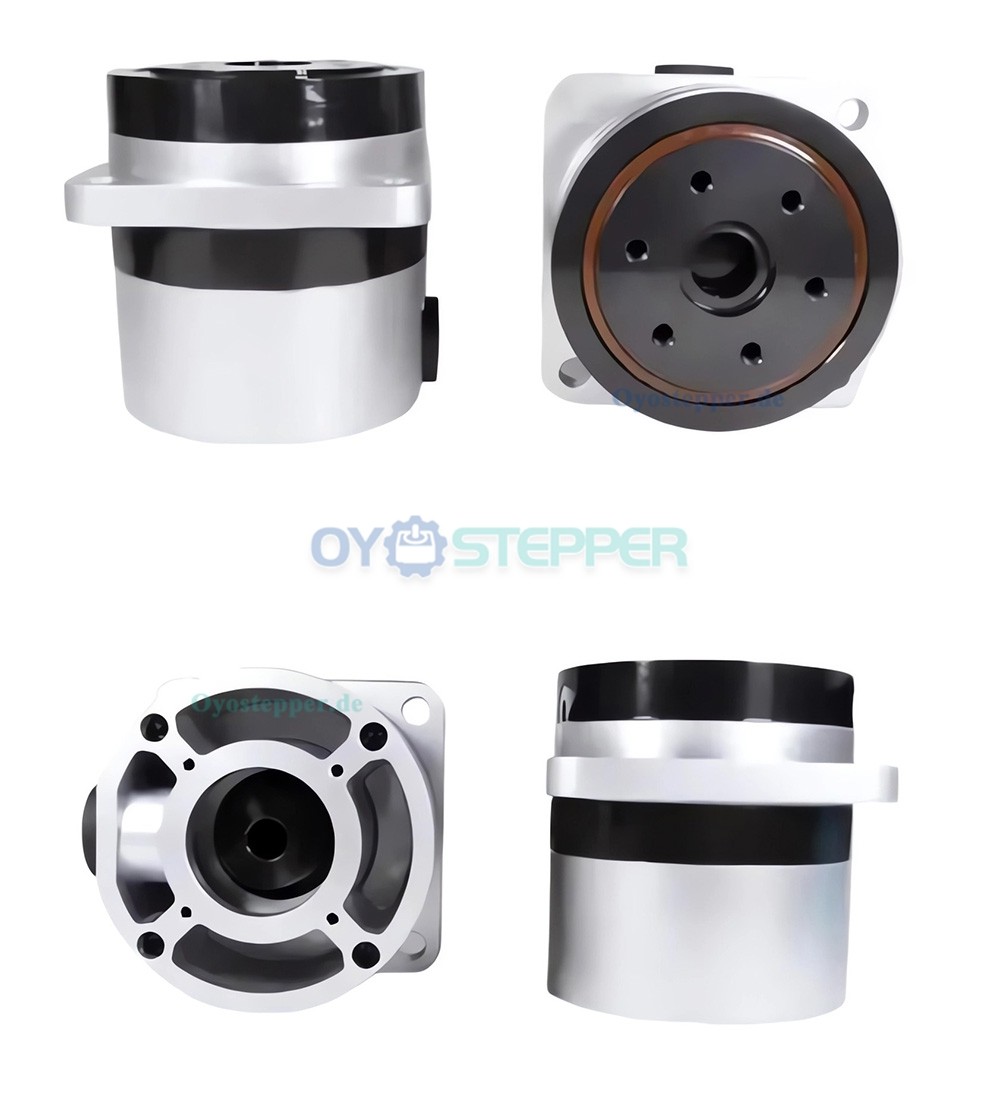

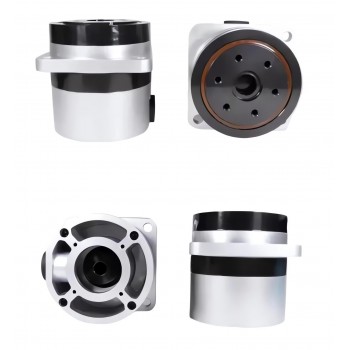

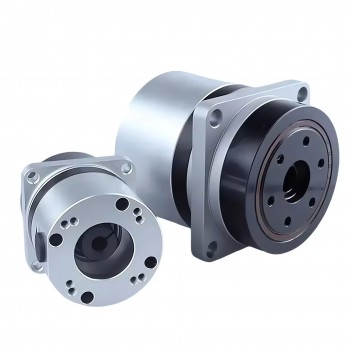

PG-Serie,Harmonisches-Getriebe, Übersetzungsverhältnis 50/80/100:1, Untersetzungsgetriebe, 20 Bogensekunden

PG-Serie,Harmonisches-Getriebe, Übersetzungsverhältnis 50/80/100:1, Untersetzungsgetriebe, 20 Bogensekunden

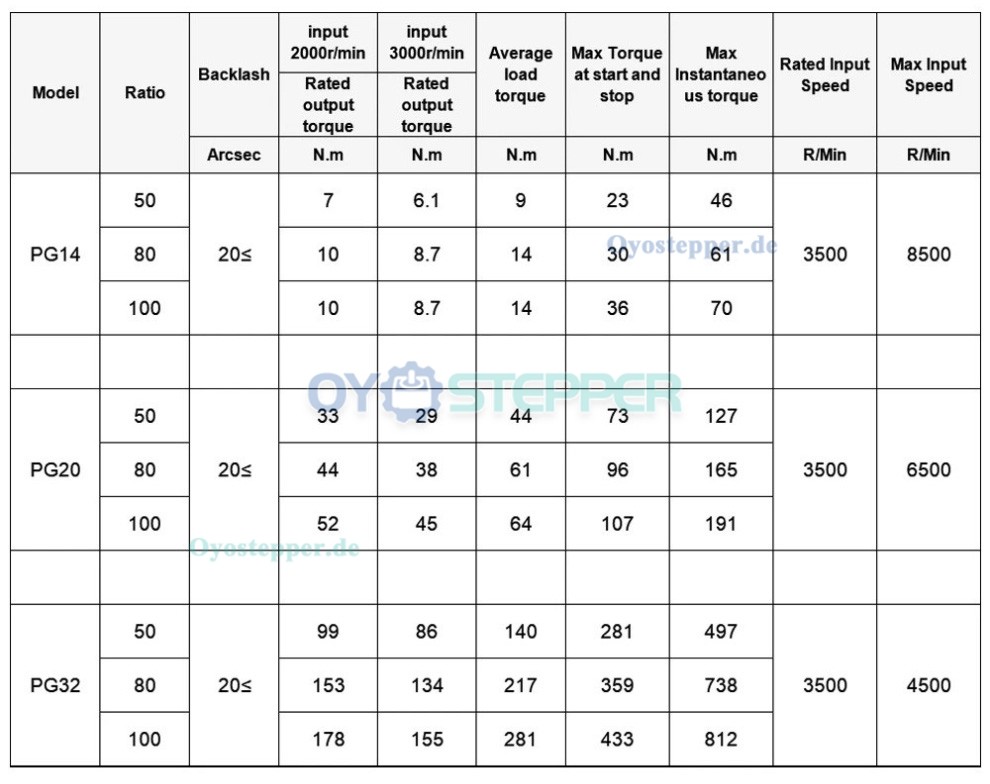

Modelle:

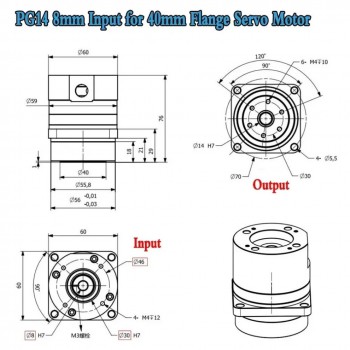

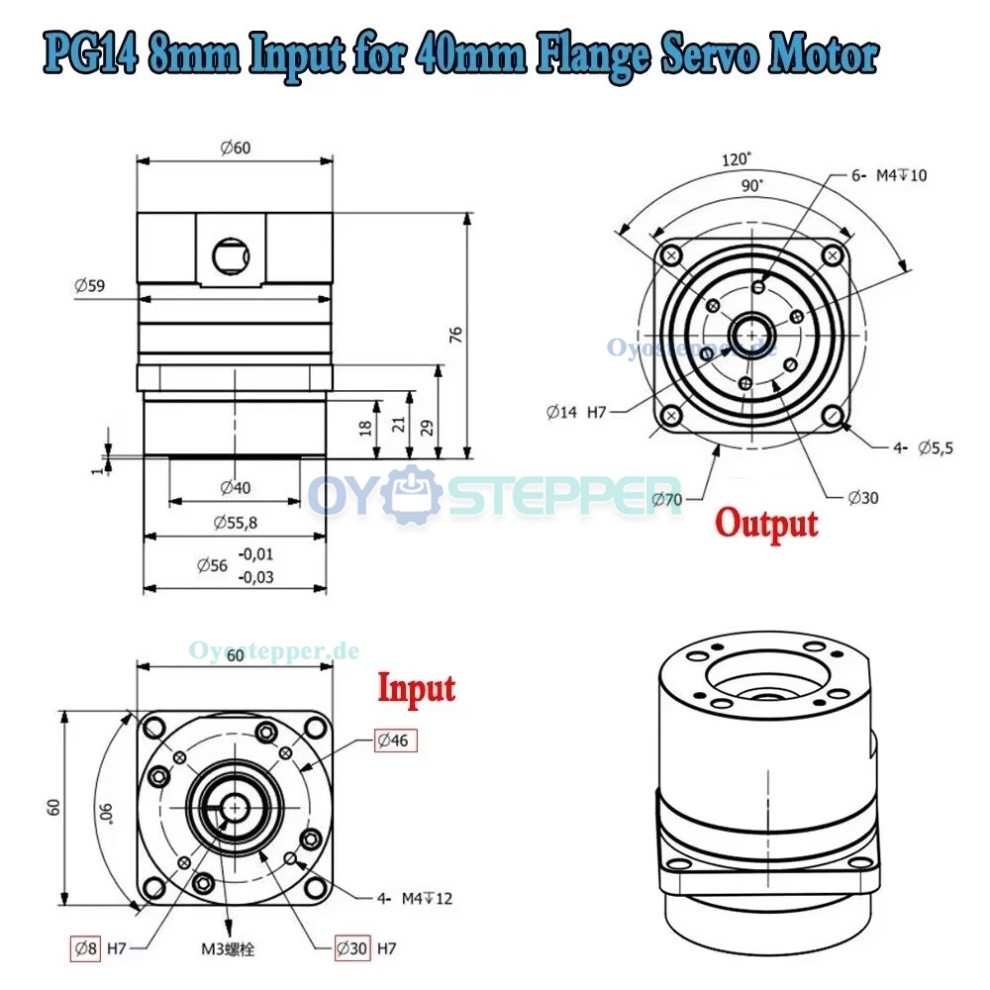

PG14 für 50W/100W Servomotor (8 mm Welle)

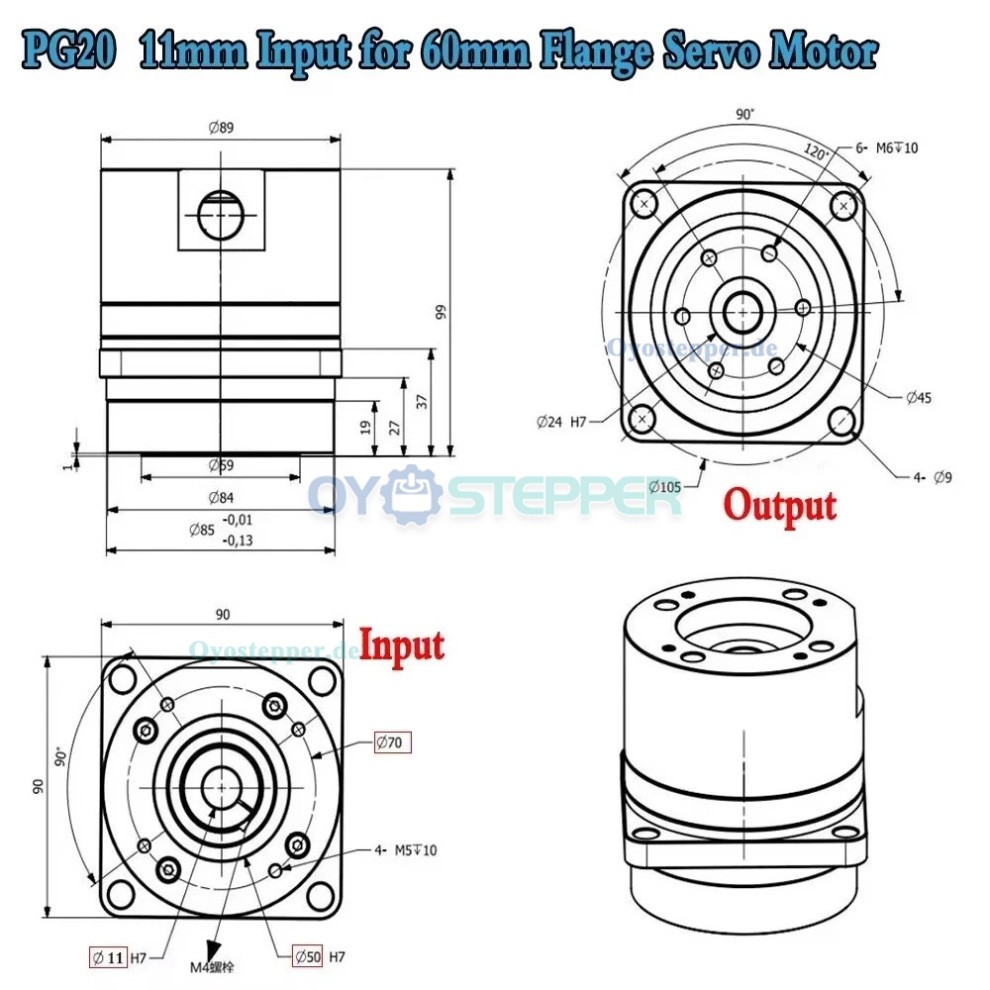

PG20 für 60 mm Servomotor (11 mm Welle)

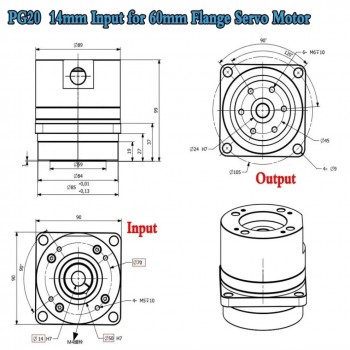

PG20 für 60 mm Servomotor (14 mm Welle)

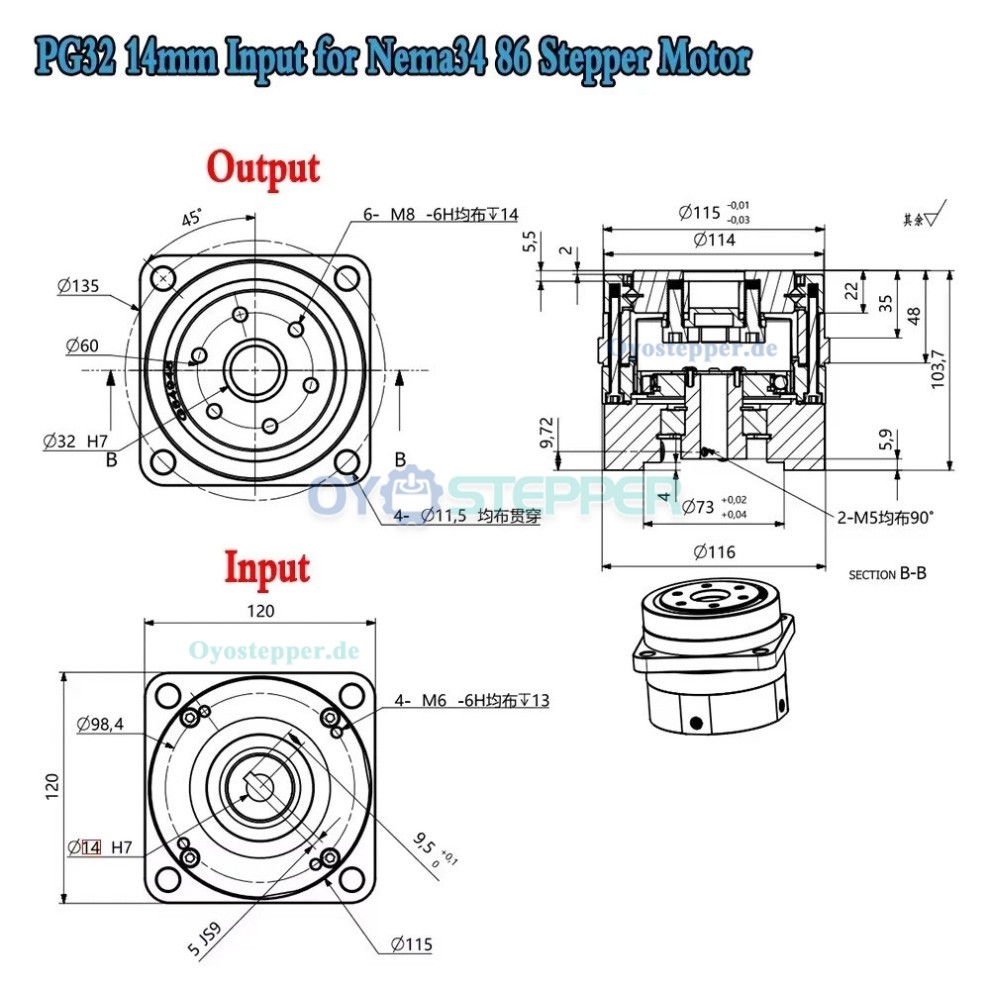

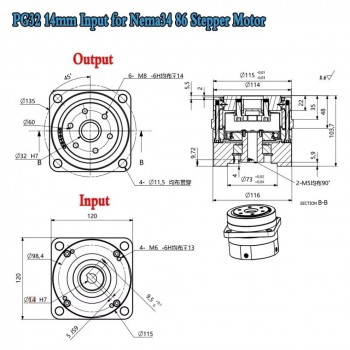

PG32 für Nema 34 Motor (14 mm Welle)

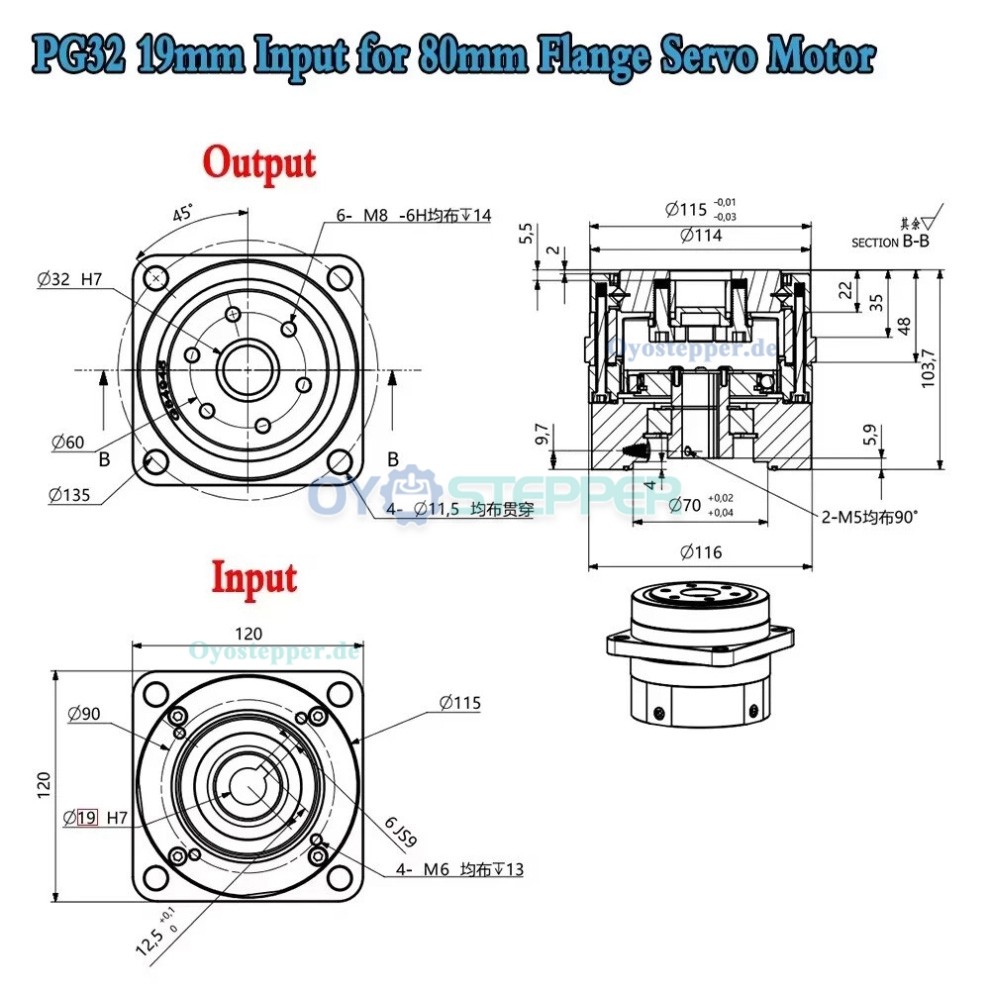

PG32 für 80 mm Servomotor (19 mm Welle)

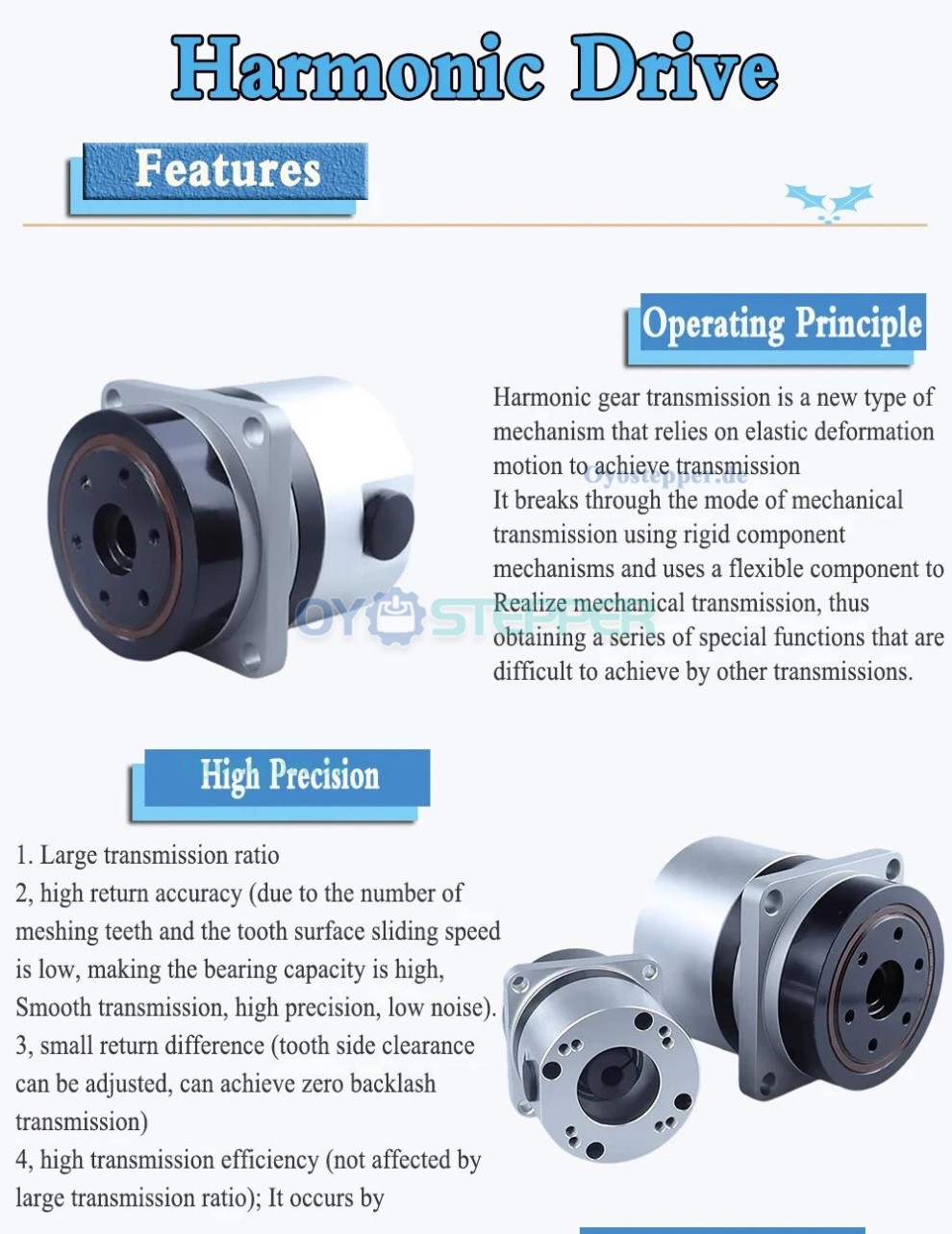

Merkmale:

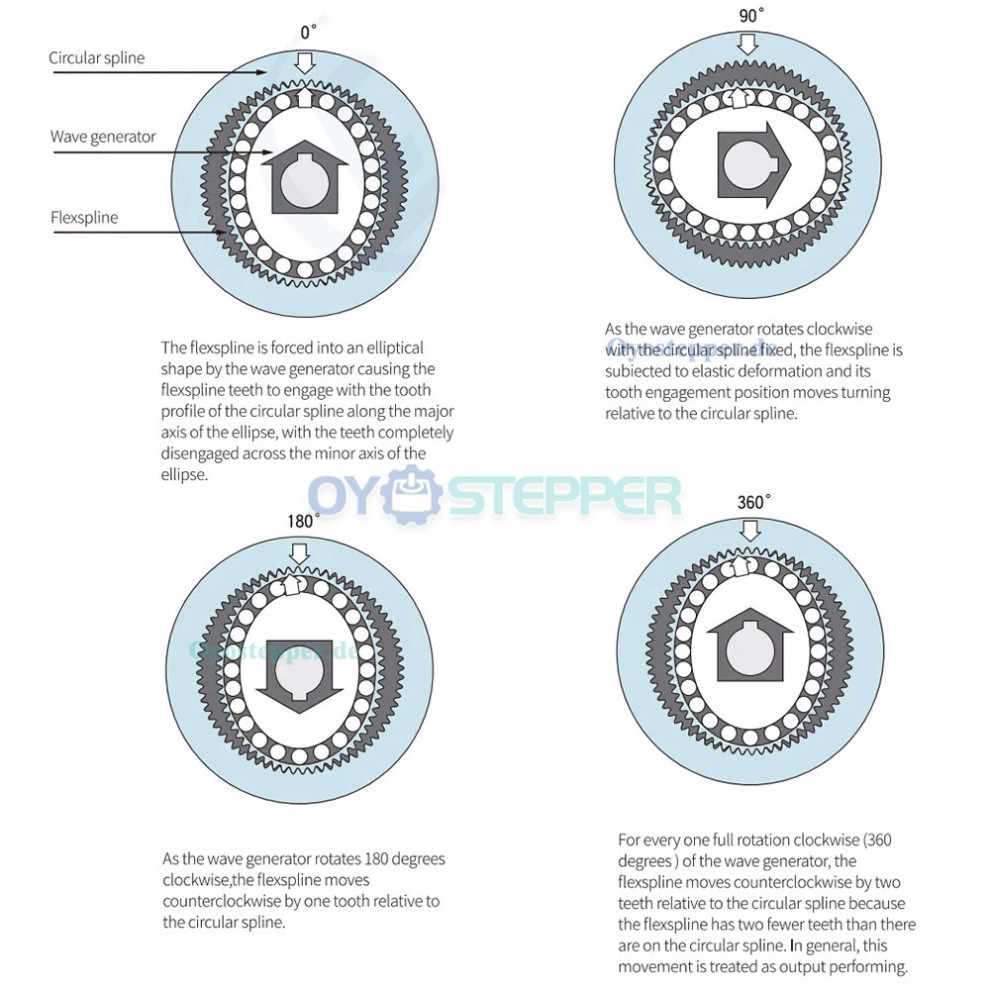

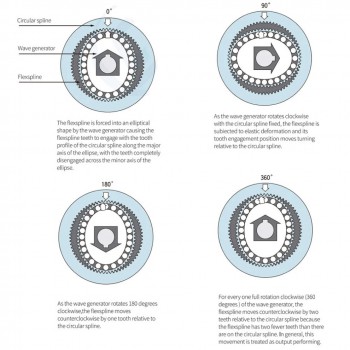

Gleichzeitiger Zahneingriff an zwei symmetrischen Positionen (180° versetzt), wodurch Teilungsfehler gleichmäßig verteilt werden.

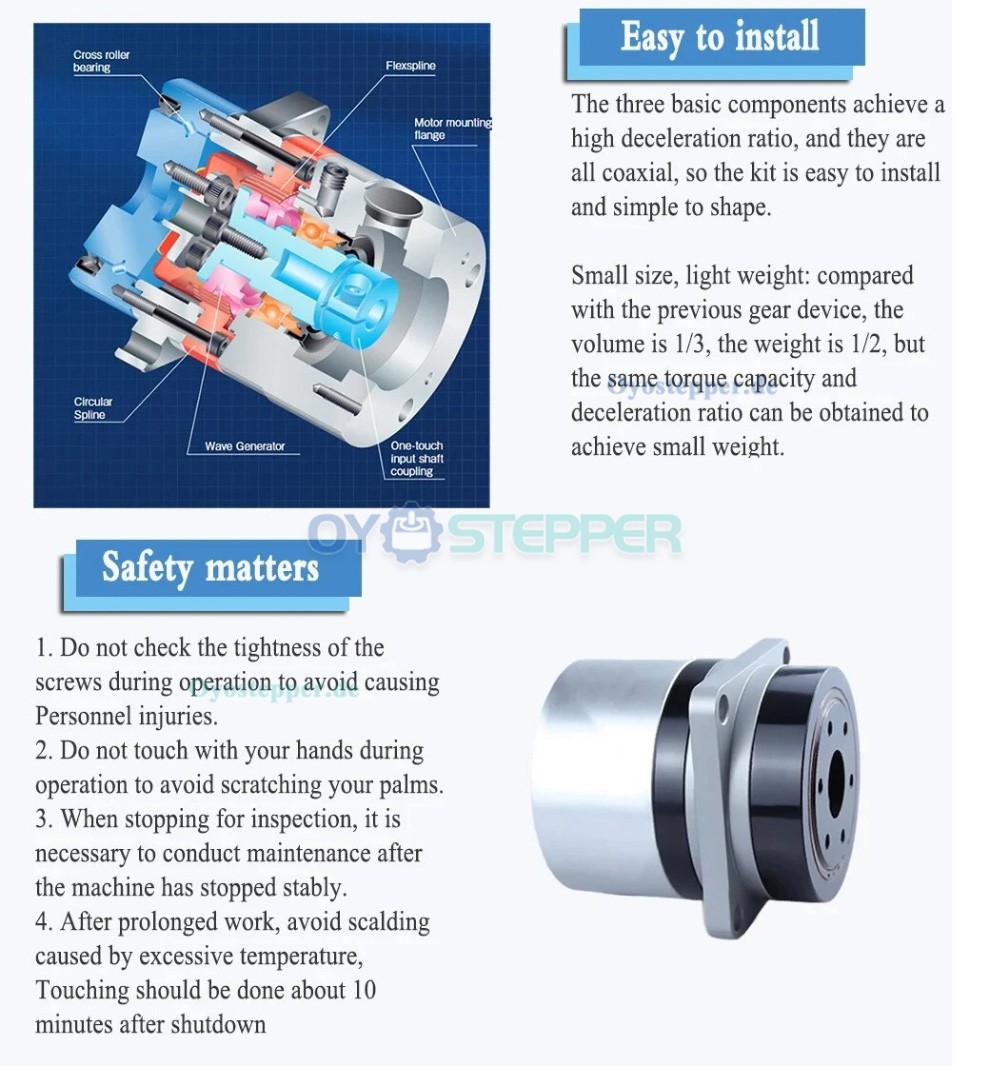

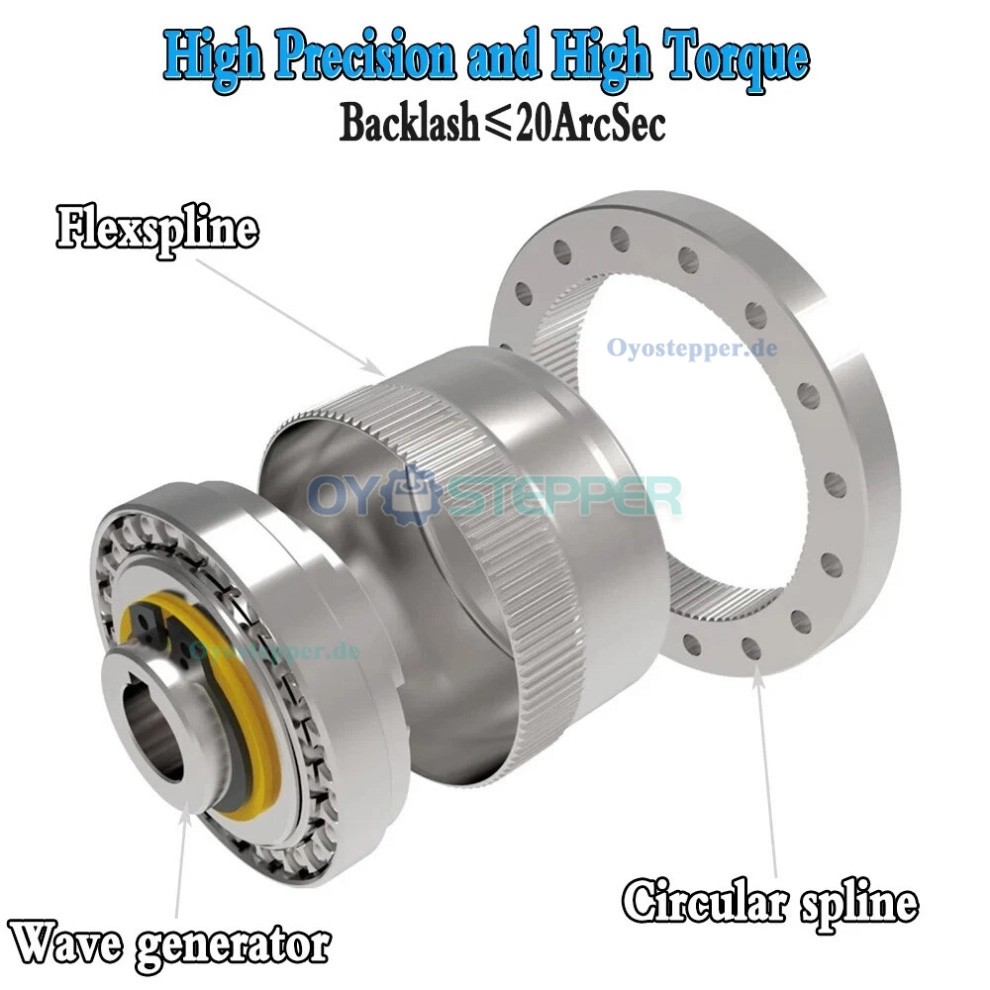

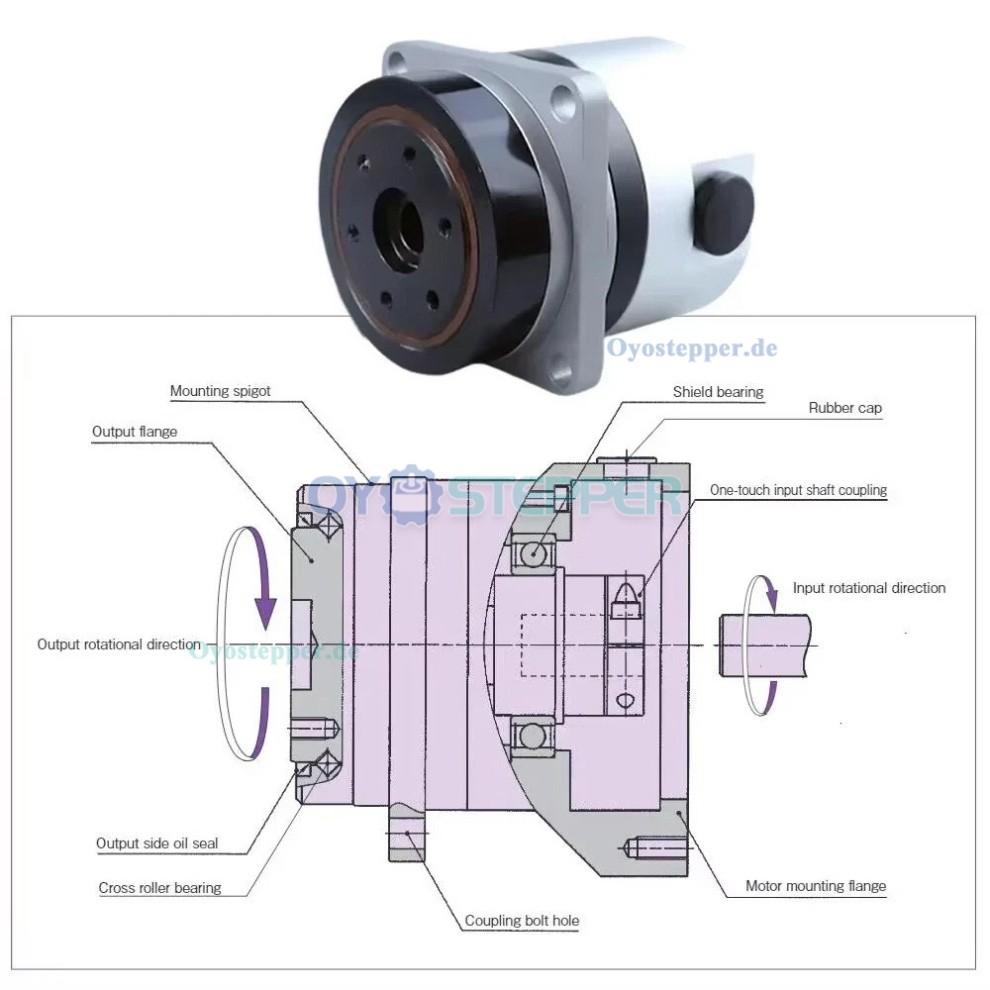

Der einstufige Harmonische Getriebereduzierer bietet ein Übersetzungsverhältnis zwischen i = 30 und 500 in einer kompakten koaxialen Bauweise mit drei Hauptkomponenten.

Der flächige Mehrzahneingriff verringert die Belastung pro Flächeneinheit.

Im Vergleich zu herkömmlichen Zahnradsystemen reduziert die Bauweise das Gesamtvolumen und Gewicht.


Anwendungen:

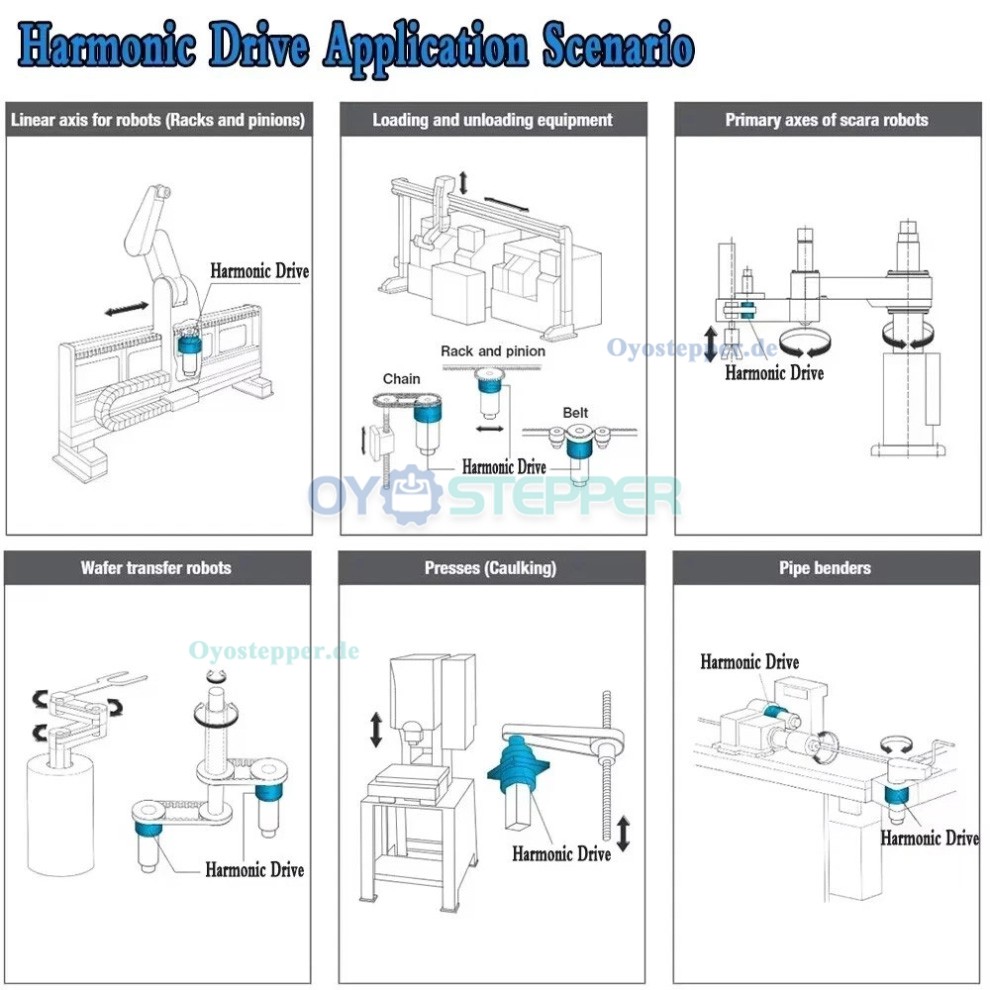

Einsetzbar in Bewegungssystemen mit Präzisionspositionierungsanforderungen, z.B.: Roboter-Gelenke, Industrieroboter, CNC-Drehtische, Lasermarkieranlagen, Dosiergeräte, optische oder rotierende Prüfplattformen, Präzisionsantriebssysteme, Teilköpfe, Radarsysteme, Druck- und Papiermaschinen, Wickel- und Kabelanlagen, Holzbearbeitungs- und Prüfvorrichtungen sowie weitere Automatisierungs- oder Messaufbauten.

Lieferumfang:

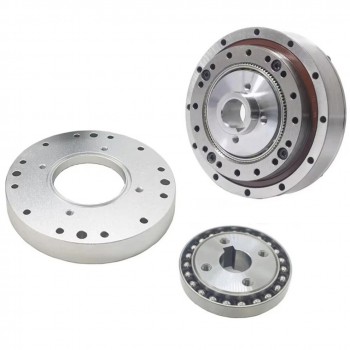

1 × Harmonischer Getriebereduzierer
