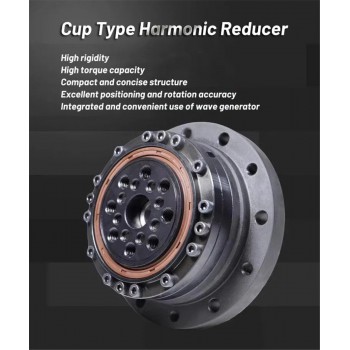

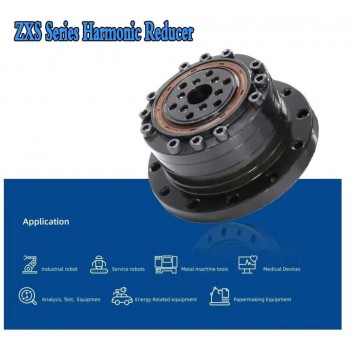

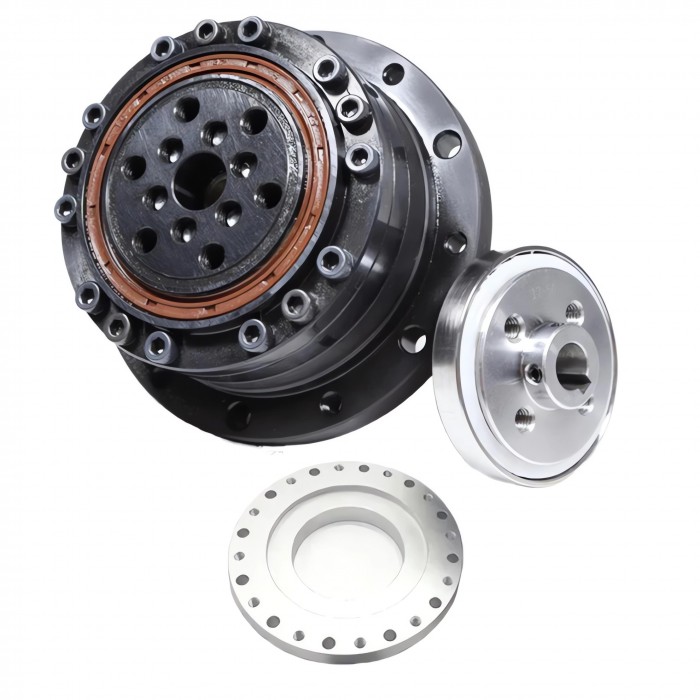

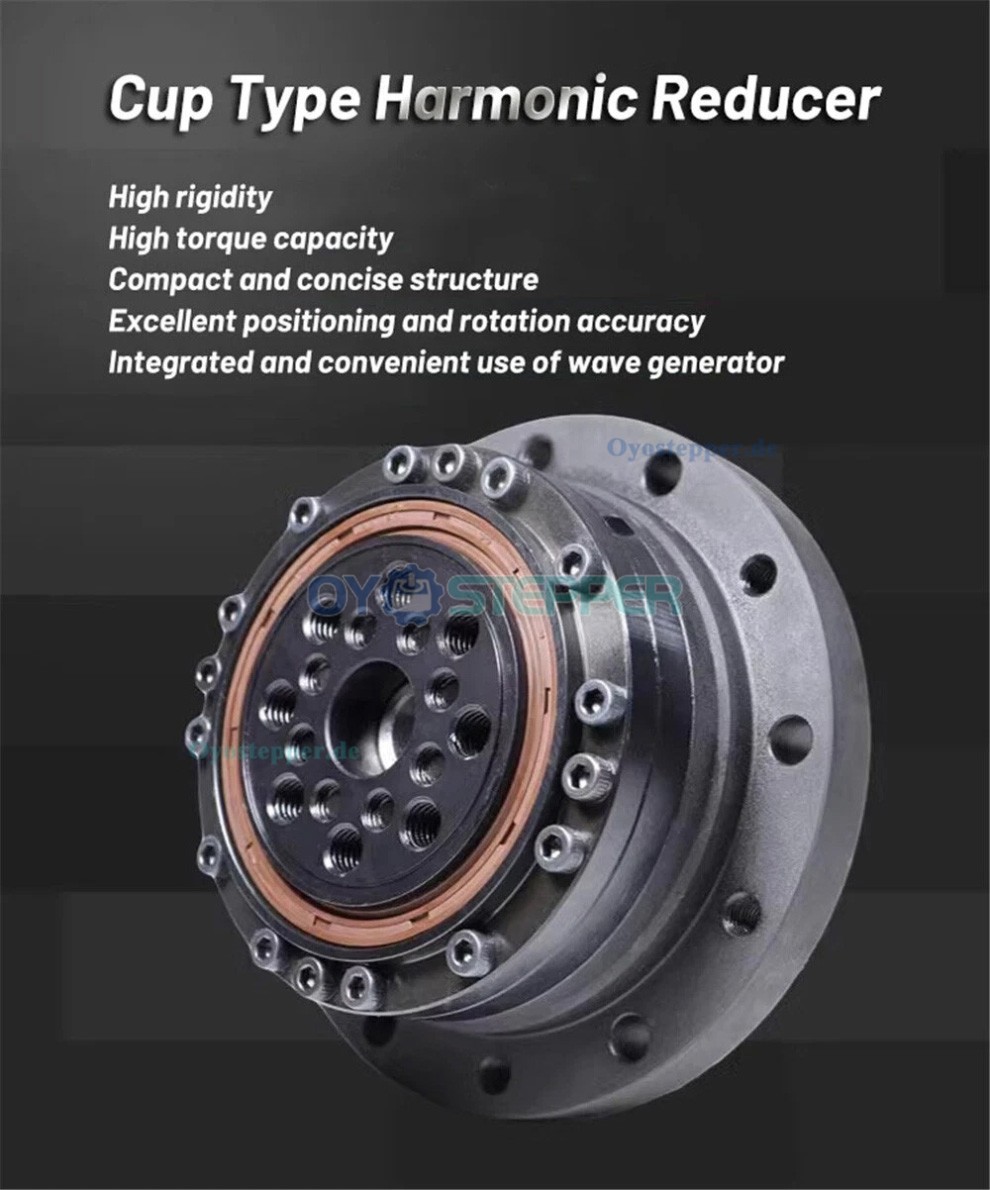

ZXS-Serie Harmonic-Drive-Getriebe,Schalen-Übersetzungsverhältnis 30:1 bis 160:1 , für Schrittmotor / Servomotoren

ZXS-Serie Harmonic-Drive-Getriebe,Schalen-Übersetzungsverhältnis 30:1 bis 160:1 , für Schrittmotor / Servomotoren



Merkmale:

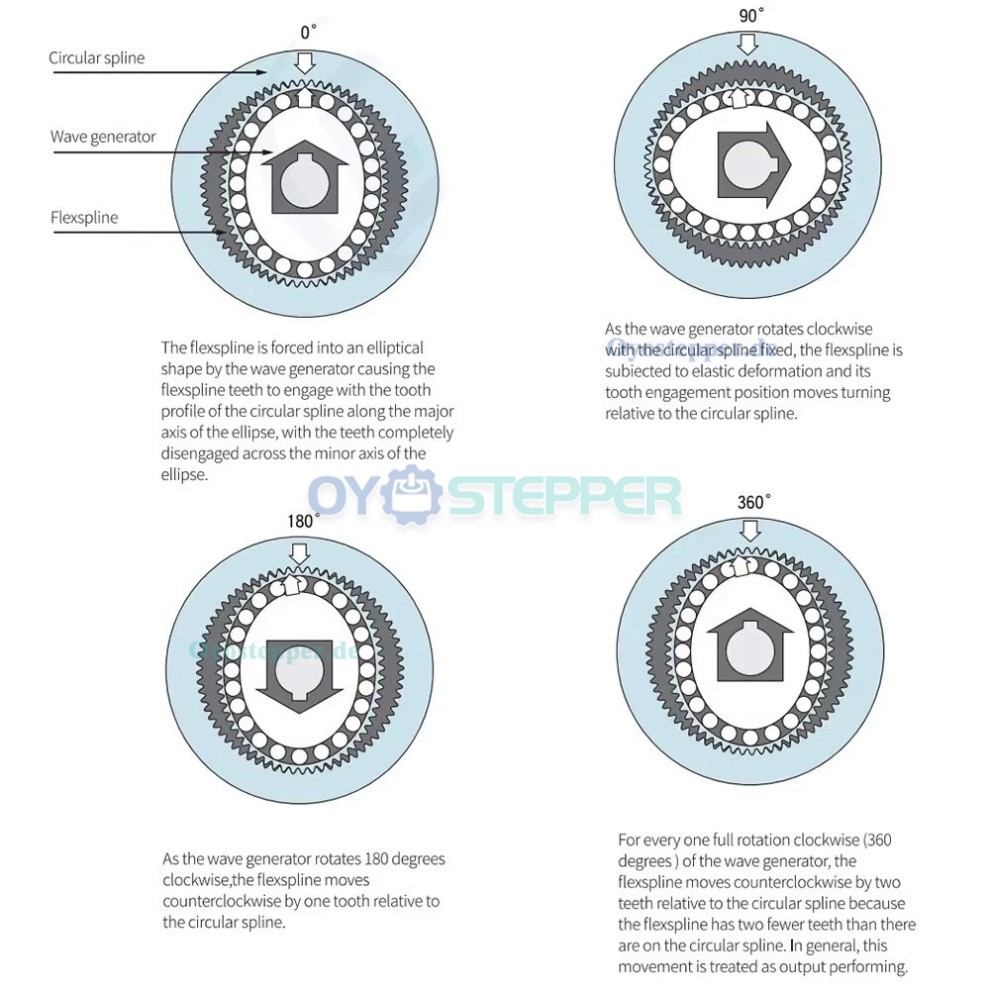

Mehrere Zähne greifen gleichzeitig an zwei symmetrischen Positionen (180° versetzt) ein und verteilen Teilungsfehler gleichmäßig.

Einstufiger Harmonic-Reducer mit Übersetzungsverhältnis i = 30–500 in koaxialer, kompakter Bauform aus drei Hauptkomponenten.

Flächenkontakt beim gleichzeitigen Eingriff mehrerer Zähne reduziert die Last pro Flächeneinheit.

Im Vergleich zu konventionellen Getriebesystemen kann die Konstruktion Volumen und Gewicht reduzieren.

Der Eingriffsprozess reduziert Vibrationen und Geräusche während der Bewegung.


Anwendungen:
Für Bewegungssysteme mit Anforderungen an präzise Positionierung, z. B.: Robotergelenke, Industrieroboter, CNC-Rundtische, Laserbeschriftungsgeräte, Dosiermaschinen, optische oder rotierende Prüfplattformen, Präzisionsantriebe, Teilapparate, Radarsysteme, Druck- und Papiermaschinen, Wickel- und Kabelanlagen, Holzbearbeitungs- und Prüfgeräte sowie weitere Automations- oder Messanwendungen.

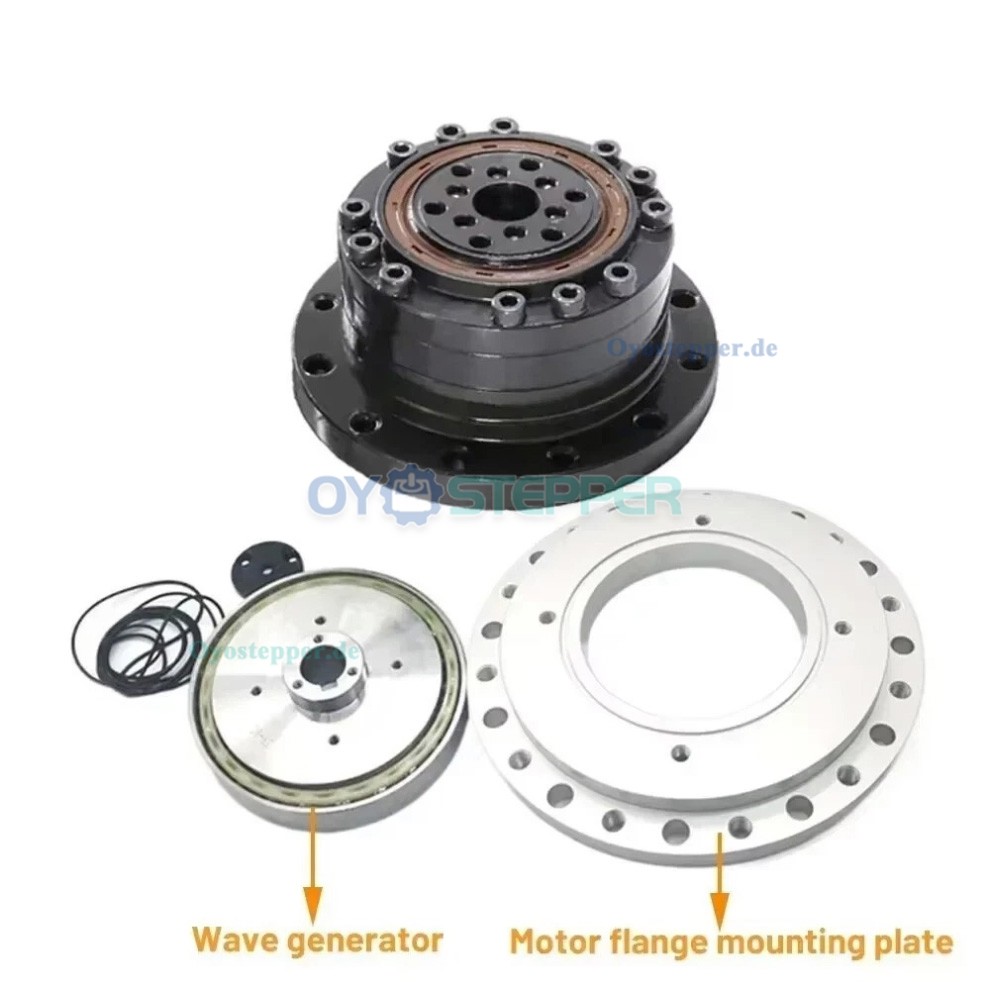

Lieferumfang:

1 × Oberwellenreduzierer
