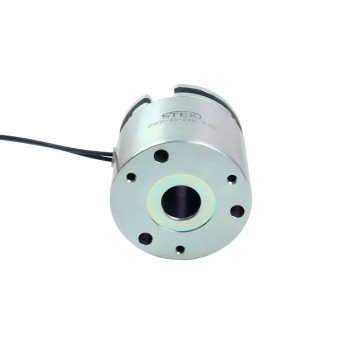

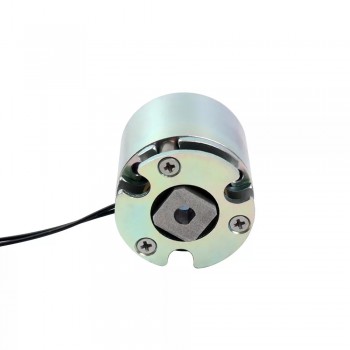

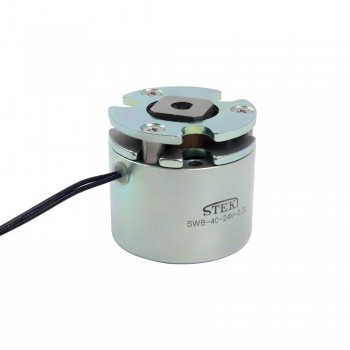

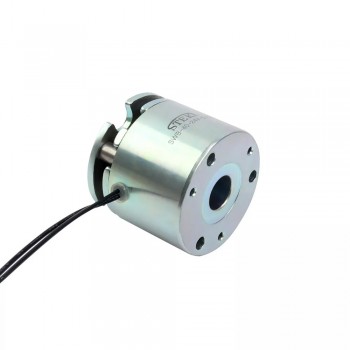

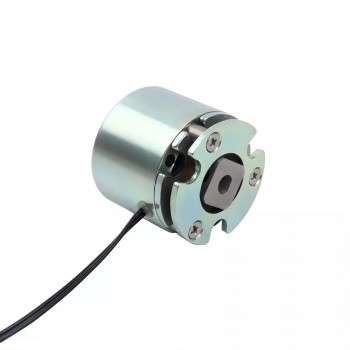

Nicht erregte DC-Elektromagnetbremse 24VDC, 0,32 Nm (45 oz.in), für NEMA 14 Schrittmotor
Nicht erregte DC-Elektromagnetbremse 24VDC, 0,32 Nm (45 oz.in), für NEMA 14 Schrittmotor
Beschreibung
Diese Bremse ist eine stromlos lösende Bremse (Ruhestrombremse) und wird mit 24 V DC betrieben. Sie erzeugt ein maximales statisches Haltemoment von 0,32 Nm (45,32 oz.in) und ist geeignet für Schrittmotoren der Baugröße Nema 14.
Funktionsprinzip
Bei anliegender Spannung wird der Anker durch die elektromagnetische Kraft in das Magnetgehäuse gezogen, wodurch die Wirkung der Druckfeder aufgehoben wird. Die Reibscheibe kann sich dadurch frei drehen.
Wird die elektrische Versorgung unterbrochen, fällt die Magnetkraft ab, und die Druckfeder presst den Anker gegen die Reibscheibe. Diese wird zwischen Ankerplatte und Druckplatte geklemmt, wodurch ein Haltemoment zum Laststillstand erzeugt wird.
Hinweise zur Montage der Bremse
Der Motor muss über eine passende Hinterwelle verfügen.
Die Befestigungsbohrungen des Motors müssen zur Bremse passen.

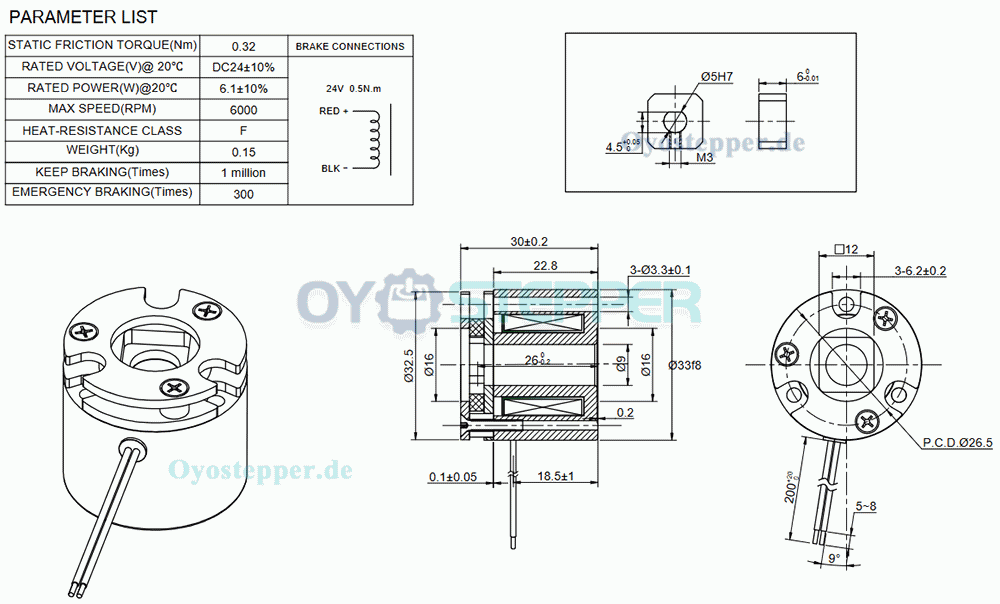

Technische Daten der Bremse
Bremstyp: Stromlos lösende Bremse
Statisches Haltemoment: 0,32 Nm (45,32 oz.in)
Nennspannung: 24 V DC
Nennleistung: 6,1 W
Isolationsklasse: F
Max. Drehzahl: 6000 U/min
Gewicht: ca. 0,14 kg
| Bremsspezifikation | |
|---|---|
| Antriebsspannung(V) | 24 |
| Hitzebeständigkeitsklasse | F |
| Max. Geschwindigkeit(rpm) | 6000 |
| Leistung(W) | 6.1 |
| Statisches Reibungsmoment(Nm) | 0.32 |
| Statisches Reibungsmoment(oz.in) | 45.32 |
