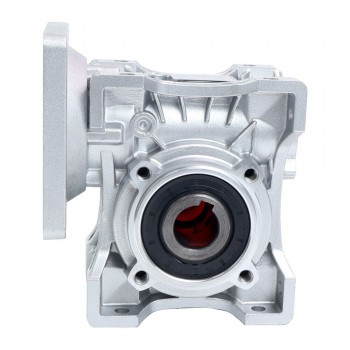

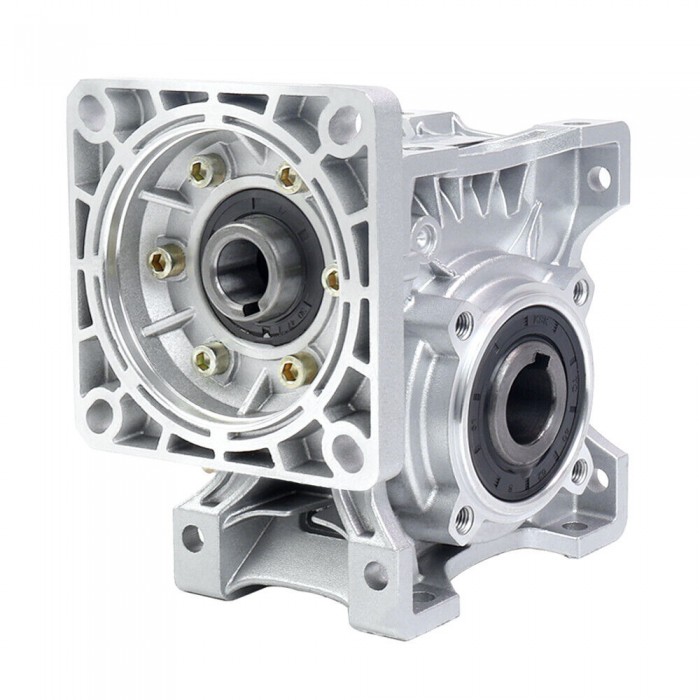

NMRV050 Schneckengetriebe, Übersetzung 5:1 / 10:1 / 20:1 für NEMA 42 Schrittmotor
NMRV050 Schneckengetriebe, Übersetzung 5:1 / 10:1 / 20:1 für NEMA 42 Schrittmotor

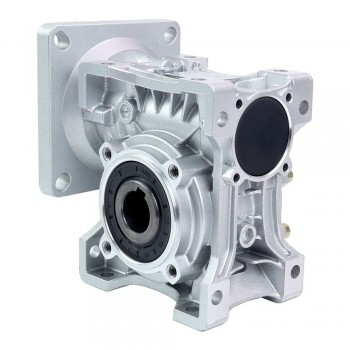

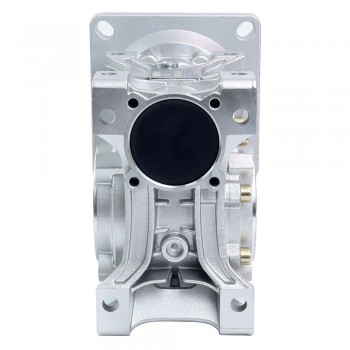

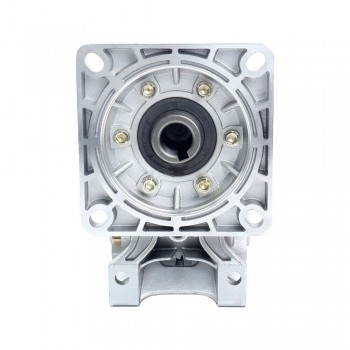

Dieses Schneckengetriebe ist für NEMA-42-Schrittmotoren oder andere Motoren mit Abmessungen von 110 mm × 110 mm ausgelegt. Die Abtriebswelle ist um 90° zur Antriebswelle versetzt. Das geschlossene Gehäusedesign ohne Spaltstruktur trägt dazu bei, den Schmierstoff im Inneren zu halten und den Wartungsaufwand zu reduzieren.
Merkmale:
Hohe Drehmomentübertragung und robuste Bauweise
Schneckenrad aus Bronze Cu Sn12 Ni2 (UNI7013-10)

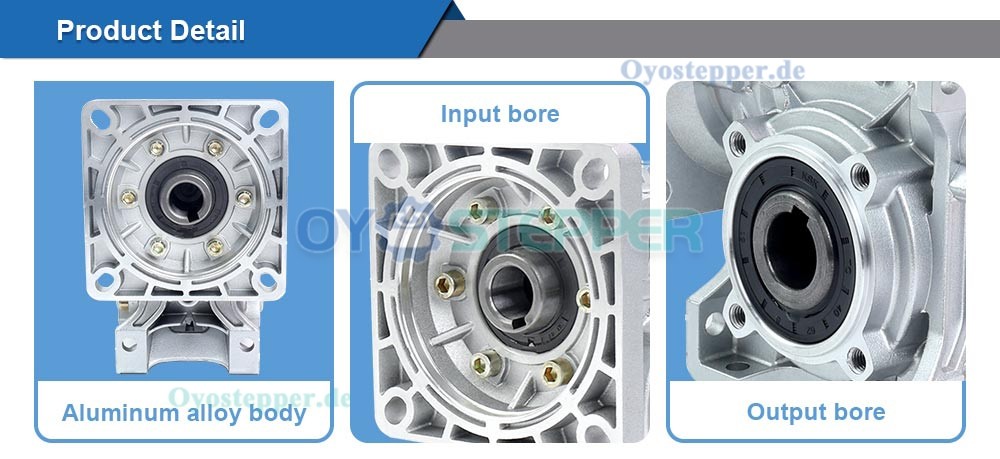

Aluminiumgehäuse mit synthetischem Öl befüllt
Für unterschiedliche Einbaulagen geeignet, ohne Anpassung der Schmierstoffmenge erforderlich.
.jpg "NMRV050 Schneckengetriebe, Übersetzung 5:1 / 10:1 / 20:1 für NEMA 42 Schrittmotor")
Note
Recommend Input Speed <=1500rpm.
Due to high backlash, worm gearboxes are not suitable for positioning applications.
Worm gearboxes are generally recommended to use B3 installation type, if you use other installation types, please contact us for customization.

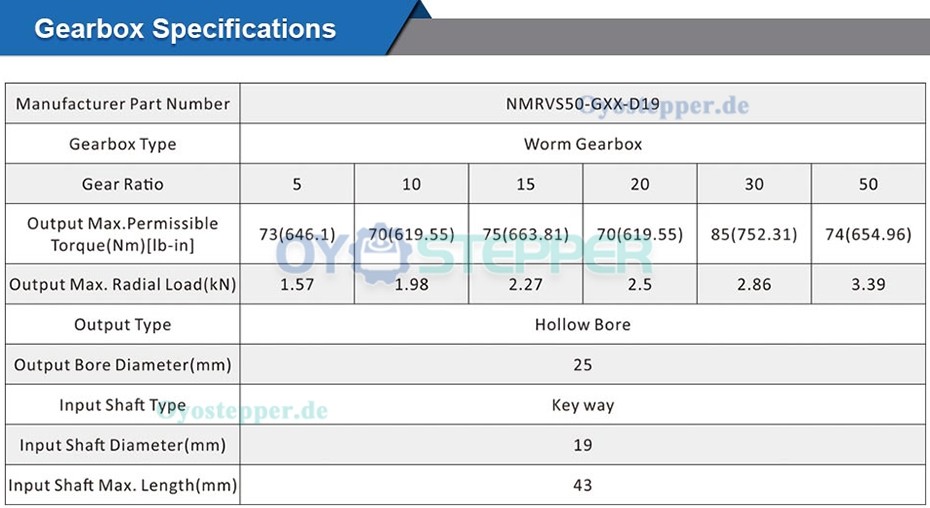

| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 112x112 |
| Gewicht(g) | 3850 |
| Durchmesser der Eingangswelle(mm) | 19 |
| Getriebetyp | Schneckengetriebe |
| Übersetzungsverhältnis | 5:1 / 10:1 / 15:1 / 20:1 / 30:1 / 40:1 / 50:1 |
| Abtriebswellentyp | Hollow Bore |
| Eingangswelle Max. Länge | 43 |
| Durchmesser der Abtriebsbohrung(mm) | 25 |
