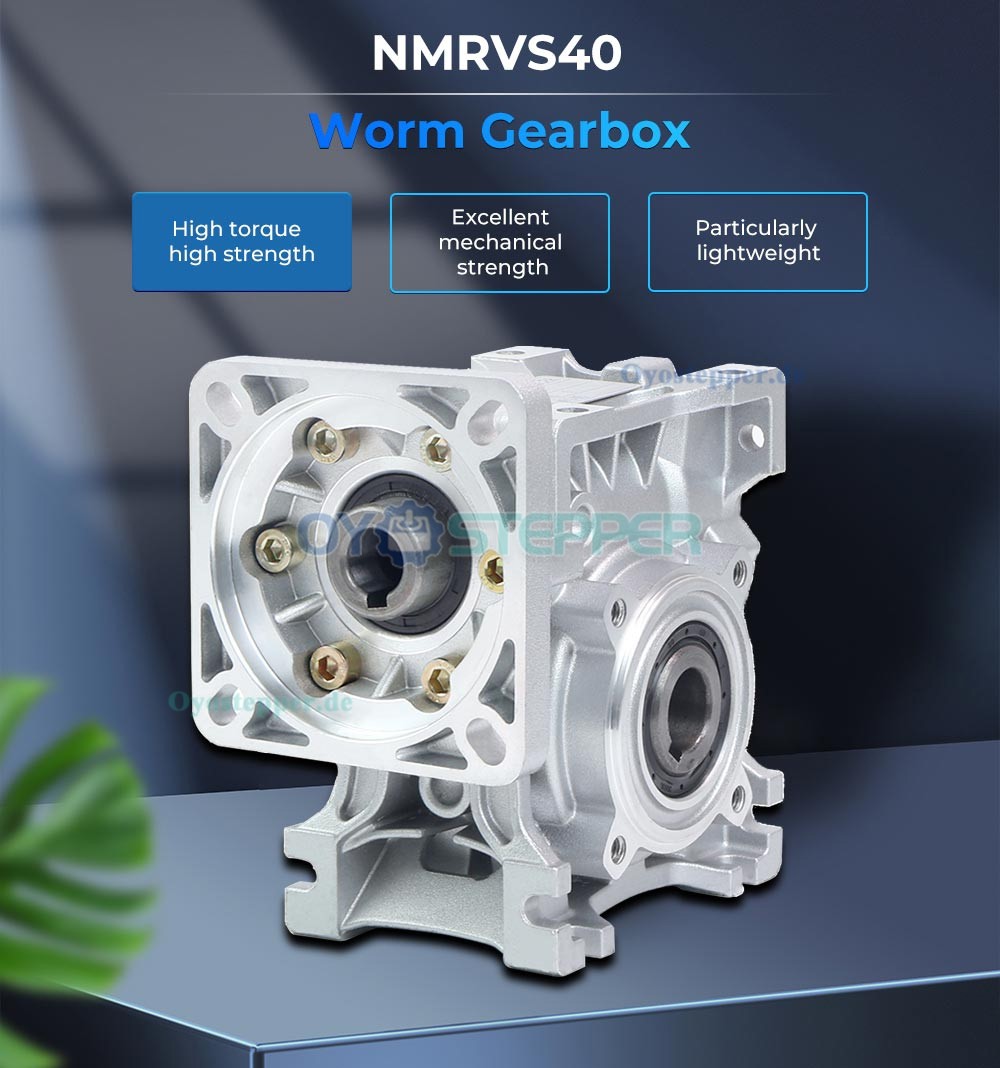

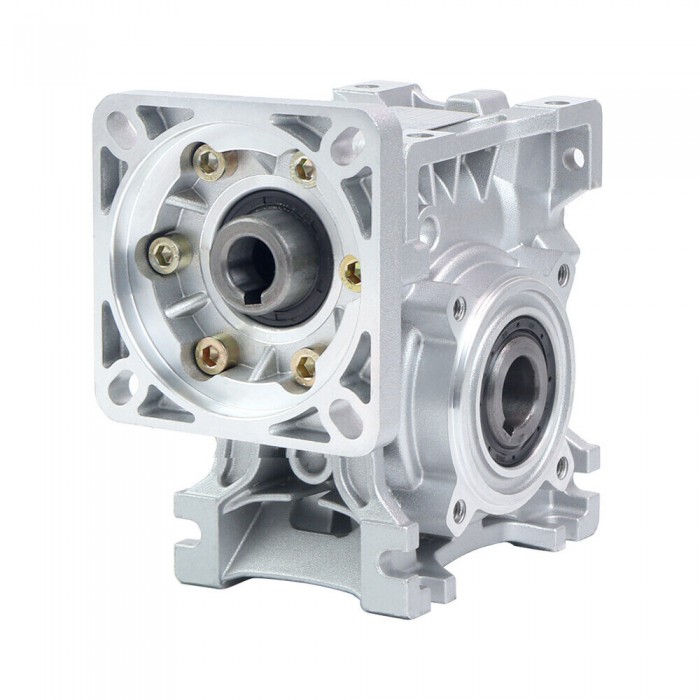

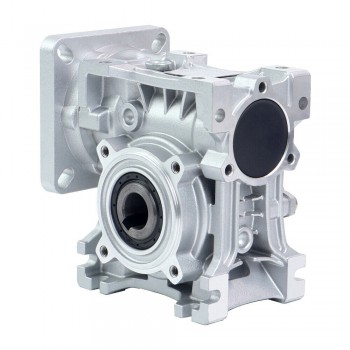

NMRV040 Schneckengetriebe / Geschwindigkeitsreduzierer 5:1 bis 50:1 für NEMA 34 Motor

NMRV040 Schneckengetriebe / Geschwindigkeitsreduzierer 5:1 bis 50:1 für NEMA 34 Motor

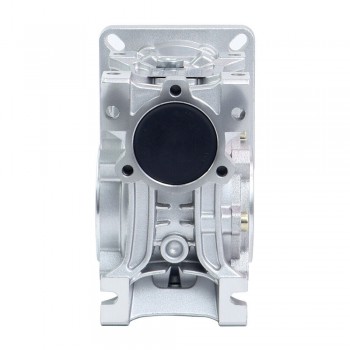

Dieses Schneckengetriebe ist für NEMA-34-Schrittmotoren oder andere Motoren mit den Abmessungen 86 mm × 86 mm ausgelegt. Die Abtriebswelle ist um 90 Grad zur Antriebswelle versetzt. Das Getriebe ist so konstruiert, dass eine kompakte Bauform mit einem weitgehend geschlossenen Gehäuse realisiert wird, wodurch sich der Wartungsaufwand reduzieren kann. Dies trägt dazu bei, das Schmiermittel im Inneren stabil zu halten.

Merkmale:

Schneckenrad aus Bronze Cu Sn12 Ni2 (nach UNI7013-10)

Aluminiumgehäuse wird mit synthetischem Öl ausgeliefert

Geeignet für verschiedene Einbaulagen ohne Anpassung der Schmierölmenge.

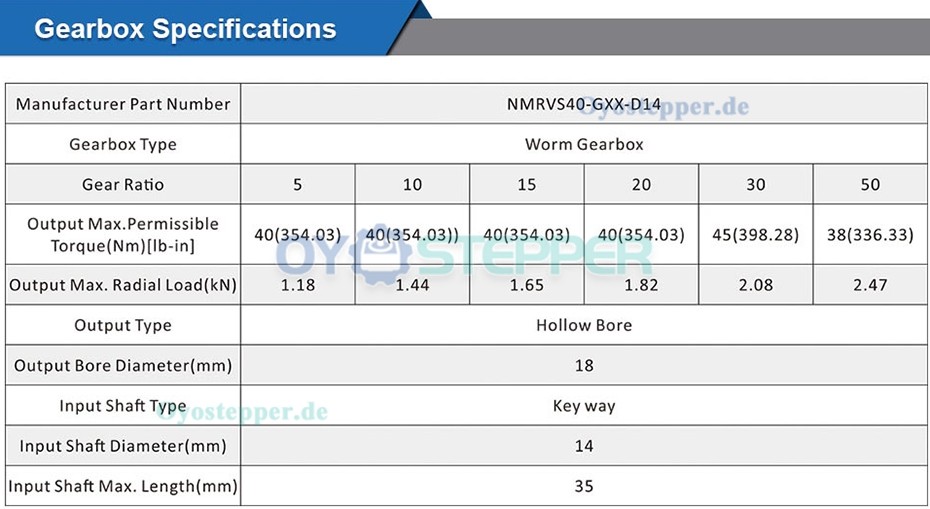

Getriebespezifikationen:
Typ: Schneckengetriebe

Übersetzungsverhältnis: 5:1 / 7,5:1 / 10:1 / 15:1 / 20:1 / 30:1 / 50:1

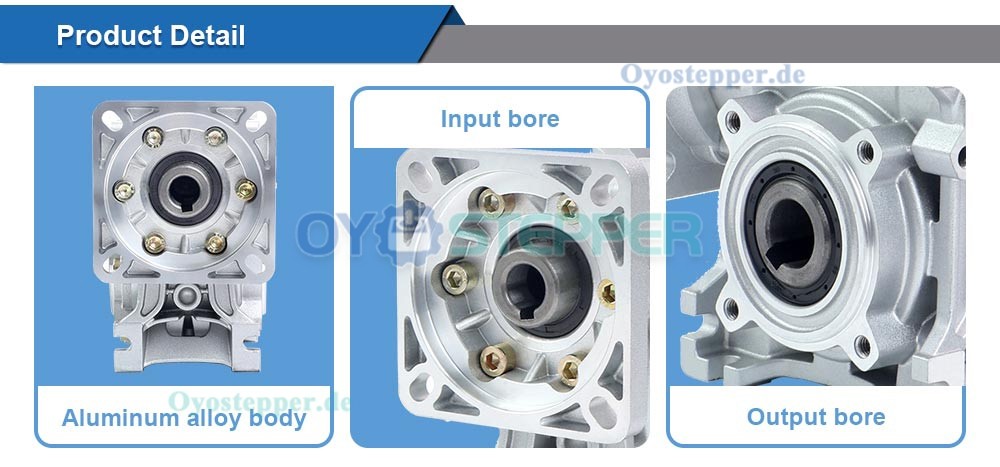

Eingangswelle: Mit Passfedernut

Eingangswellendurchmesser: 14 mm

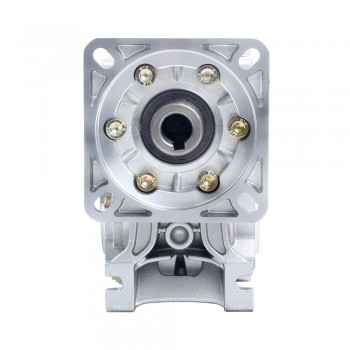

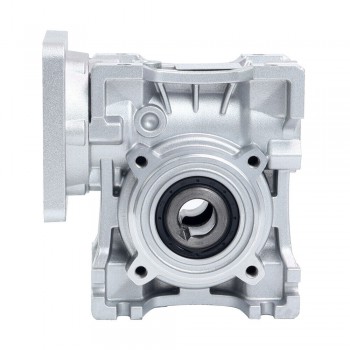

Ausgangstyp: Hohlwelle

Ausgangsbohrungsdurchmesser: 18 mm

Eingangsflanschmodell: NEMA 34

Anwendung: Geeignet für Servo- und Schrittmotoren;

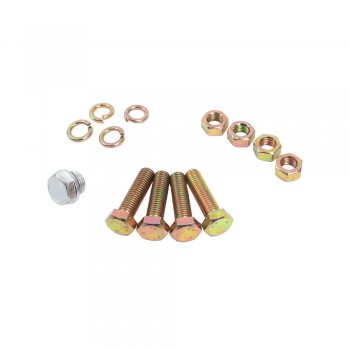

Lieferumfang
1 × Schneckengetriebe NMRVS040 (Übersetzung nach Auswahl: 5:1 / 10:1 / 20:1 / 30:1 / 50:1)

1 × Datenblatt des Getriebes

Note

Recommend Input Speed <=1500rpm.

Due to high backlash, worm gearboxes are not suitable for positioning applications.

Worm gearboxes are generally recommended to use B3 installation type, if you use other installation types, please contact us for customization.
