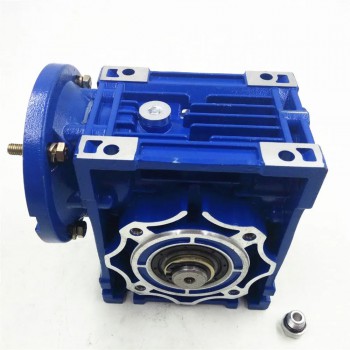

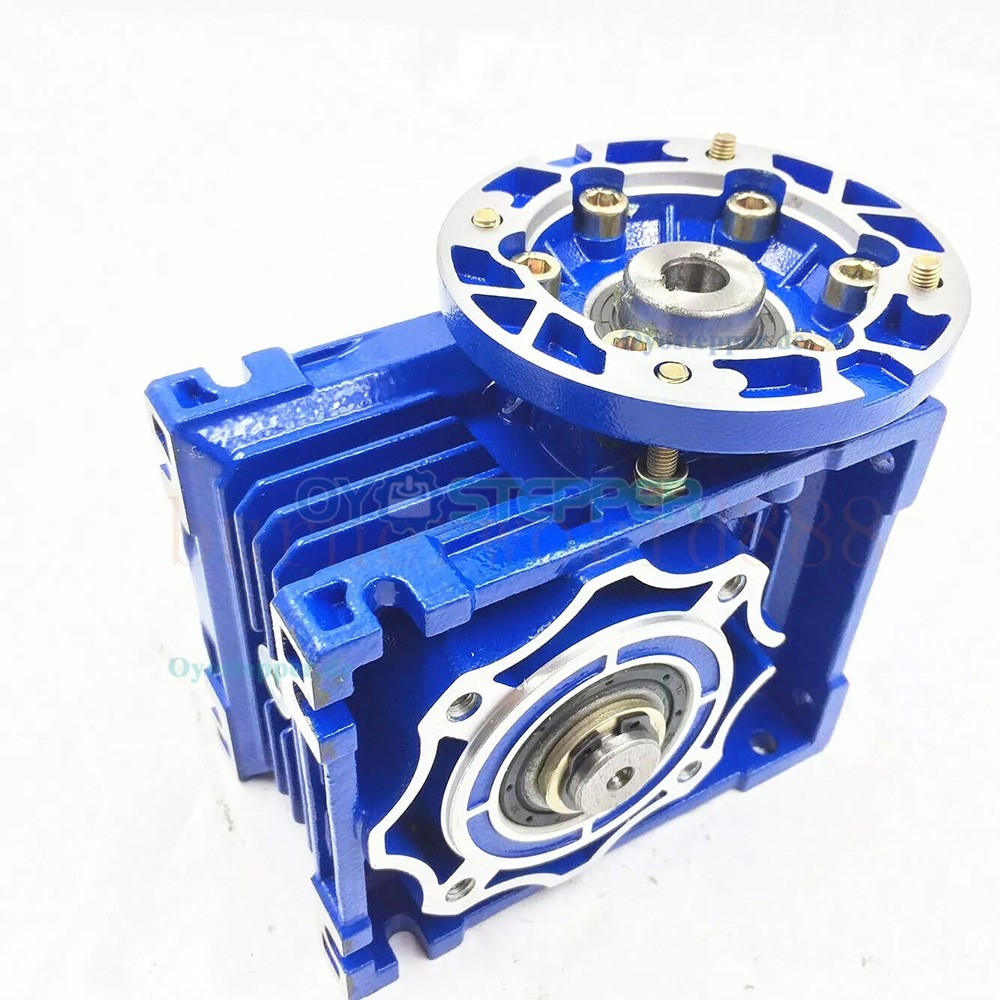

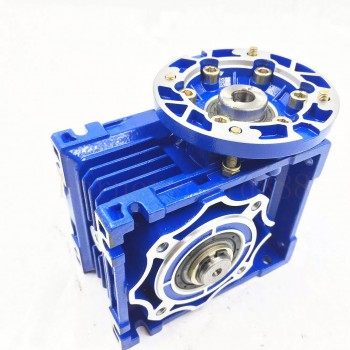

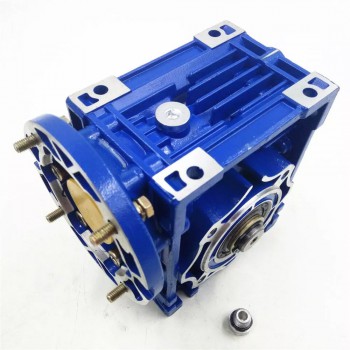

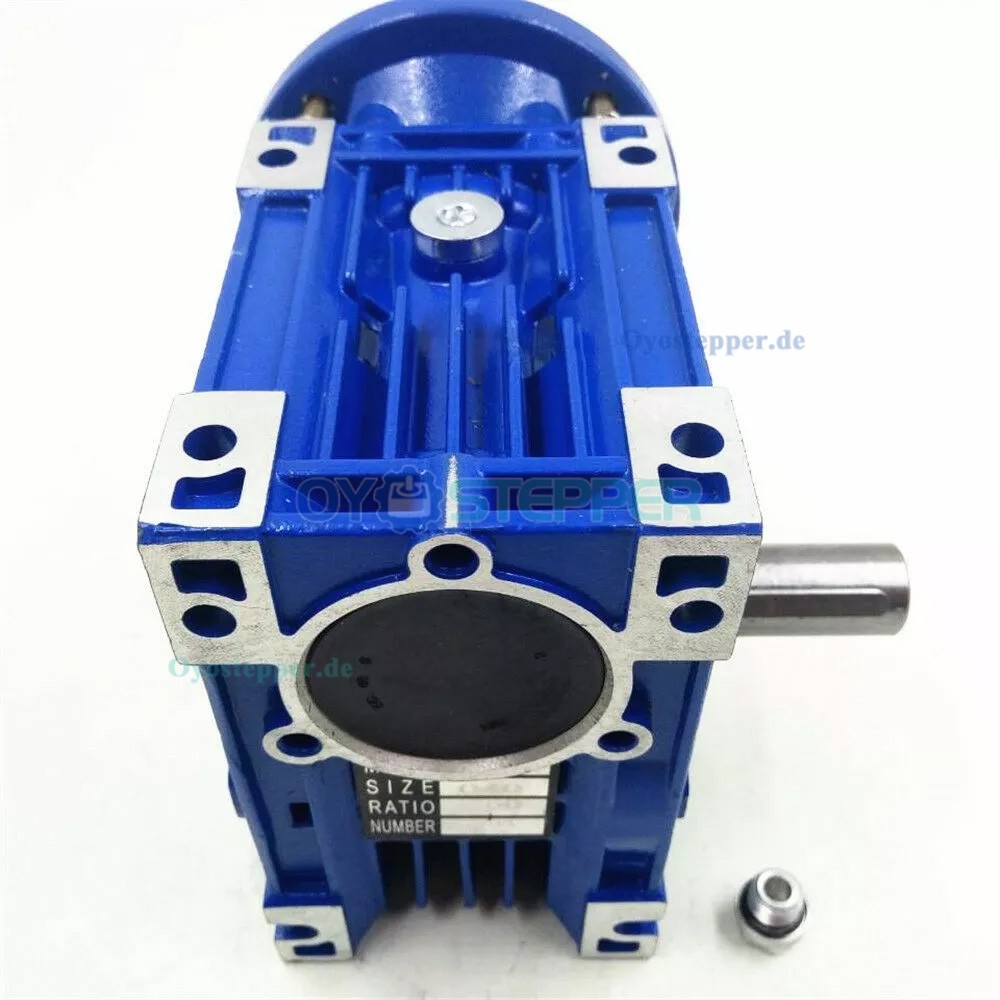

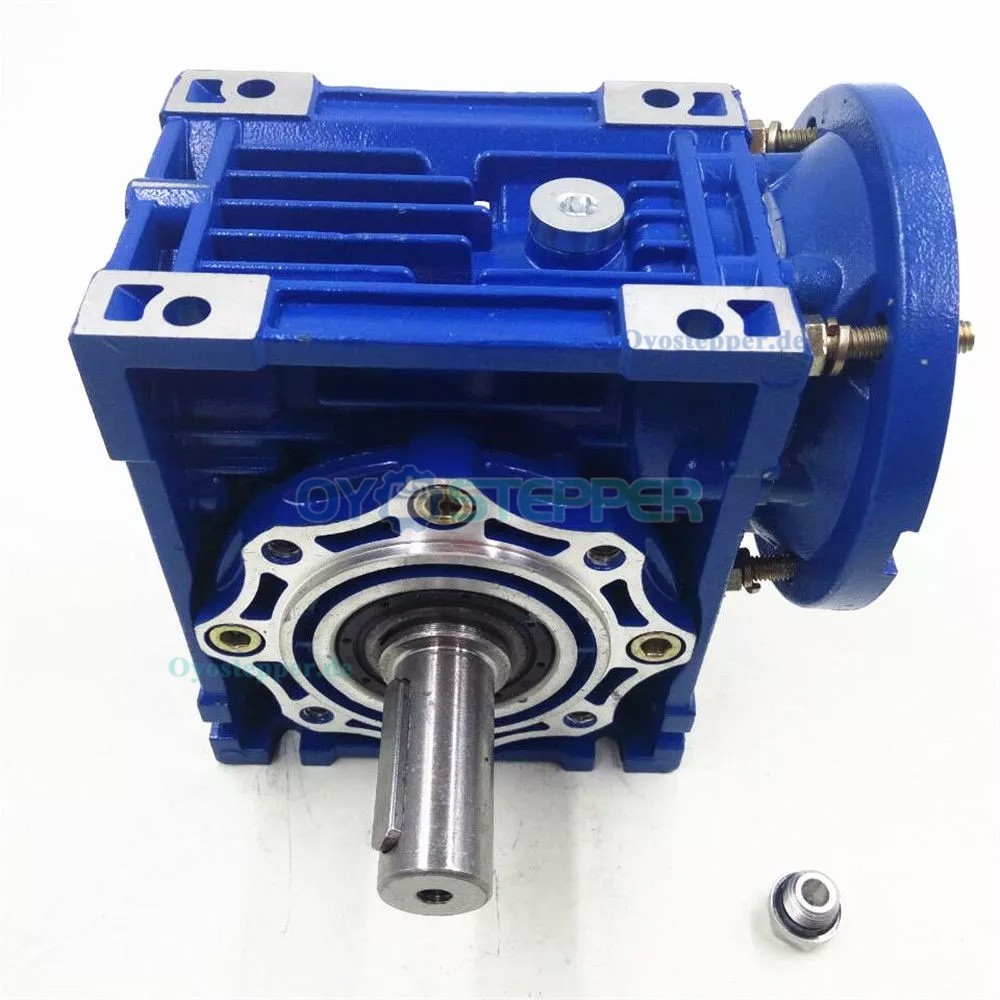

NMRV050 Schneckengetriebe 80B14, Übersetzung 10:1 bis 100:1 Eingangswelle: 19mm

NMRV050 Schneckengetriebe 80B14, Übersetzung 10:1 bis 100:1 Eingangswelle: 19mm

Das NMRV050 Schneckengetriebe mit Flanschtyp 80B14 ist in Übersetzungsverhältnissen von 10:1 bis 100:1 erhältlich. Es verfügt über eine Eingangswelle mit 19 mm Durchmesser und eignet sich für Anwendungen, bei denen kompakte Bauweise und definierte Drehmomentübertragung gefragt sind. Die Ausführung unterstützt den Einsatz in verschiedenen Antriebssystemen mit gleichmäßiger Übersetzung.

Spezifikationen:

Modellnummer: NMRV050-10-80B14

Dauerstrom(A): Motorabhängig

Konstruktion: Permanentmagnet

Typ: Schneckengetriebe-Untersetzungsgetriebe

Schutzfunktion: Tropfwassergeschützt

Kommutierung: Bürste

Zertifizierung: CE

Eingangsbohrungsgröße: 19mm

Durchmesser der Ausgangsöffnung: 25mm

Ausgangsbohrungsgröße: 25 mm

Geschwindigkeitsverhältnis: 5:1 , 7.5:1 , 10:1 , 15:1 , 20:1 , 25:1 , 30:1 , 40:1 , 50:1 , 60:1 , 80:1 , 100:1

Eingangsflanschmodell: 80B14

Eingangsdrehzahl:1400 U/min (bei Verwendung eines 4-poligen Motors)

Anwendung: Geeignet für Servo-/Schrittmotor;

Bitte wählen Sie das gewünschte Übersetzungsverhältnis aus, oder teilen Sie uns mit, welche Art von Getriebe Sie benötigen. Zum Beispiel:

1.Motorzeichnung

2.Geschwindigkeitsverhältnis

3.Eingangs-/Ausgangsbohrung(C)

4.Eingangsvierkantflanschlänge (A)

5.Abstand der Diagonalschraube(D)

6.Falz (B);

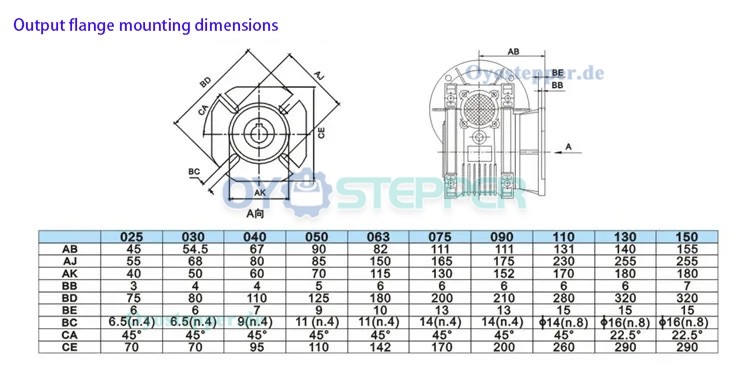

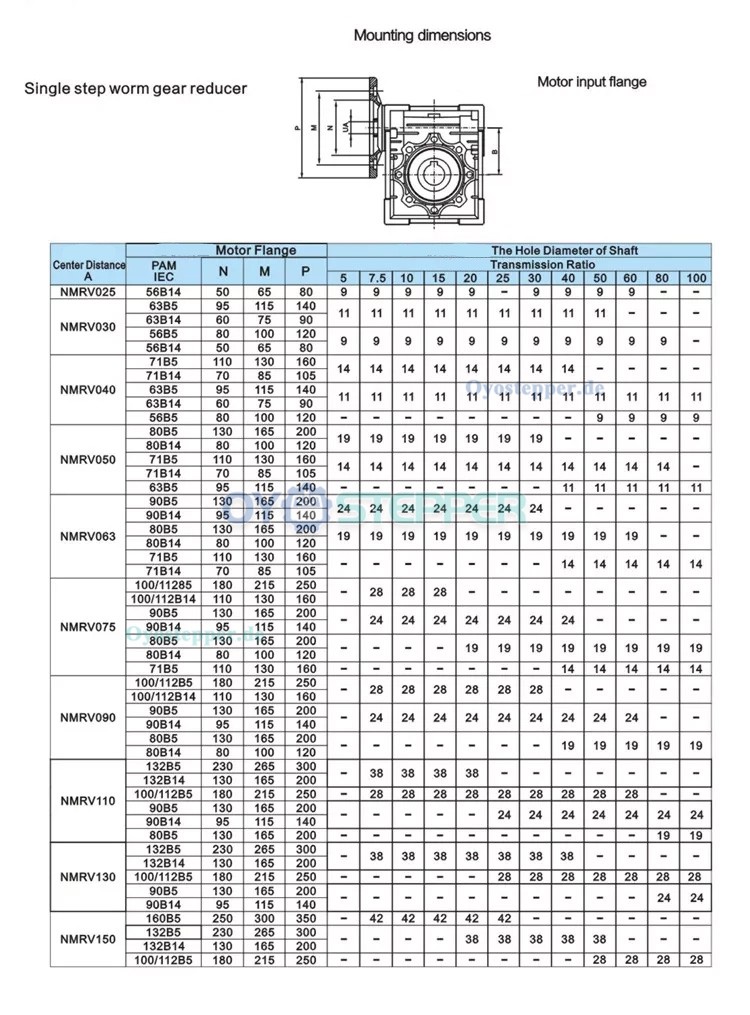

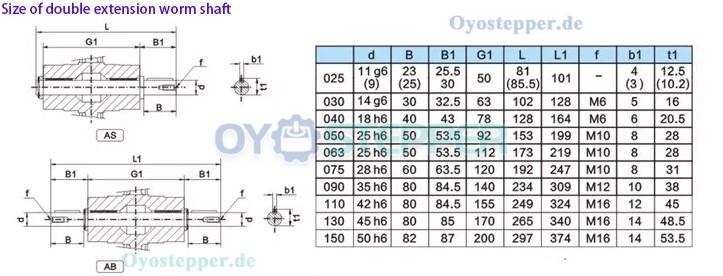

NMRV050 Montageabmessungen:
