JMC NEMA 23 AC-Servomotor mit integriertem Treiber & Bremse, 180W, 36V, 0,65 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm
-
Handbücher und Dokumentation:
Datasheet:
Manual:
JMC NEMA 23 AC-Servomotor mit integriertem Treiber & Bremse, 180W, 36V, 0,65 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm

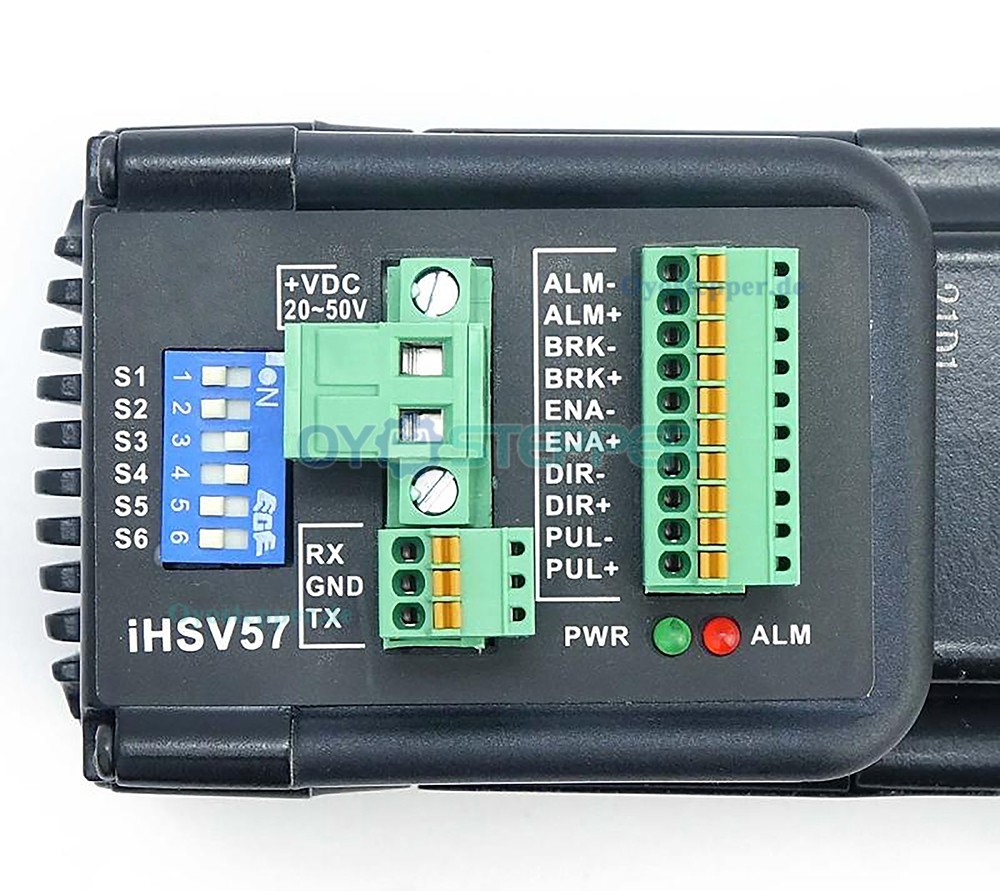

Der integrierte AC-Servomotor iHSV57-30-18-36-21-38-SC vereint Servoantrieb und Motor in einer Einheit. Die Steuerung erfolgt über Vektorregelung mit einem DSP-Chip. Das System arbeitet volldigital und unterstützt drei anpassbare Regelkreise für Position, Geschwindigkeit und Strom. Die Serie iHSV57 ist für gleichmäßige Leistungsabgabe ausgelegt und kann verschiedene Anwendungsanforderungen unterstützen.
Integrierte Bremse:
Der Motor ist mit einer Haltebremse ausgestattet, die bei einem Spannungsausfall die Achsbewegung verhindert. Dies kann insbesondere bei vertikalen Achsen wie der Z-Achse dazu beitragen, unerwünschte Bewegungen und mögliche Beschädigungen von Werkstücken oder Werkzeugen zu vermeiden. Die Bremse arbeitet mit 24 V: Bei angelegter Spannung wird die Bremse gelöst, bei Spannungsabfall aktiviert.
Elektrische Spezifikationen:
Herstellernummer: iHSV57-30-18-36-21-38-SC
Phasenzahl: 3
Leerlaufdrehzahl: 4200 U/min ±7 %
Nenndrehzahl: 3000 U/min ±7 %
Nenndrehmoment: 0,6 Nm (84,96 oz.in)
Nennspannung: 36 V
Nennstrom: 7,5 A
Leerlaufstrom: 0,65 A
Leistung: 180 W
Isolationsklasse: B

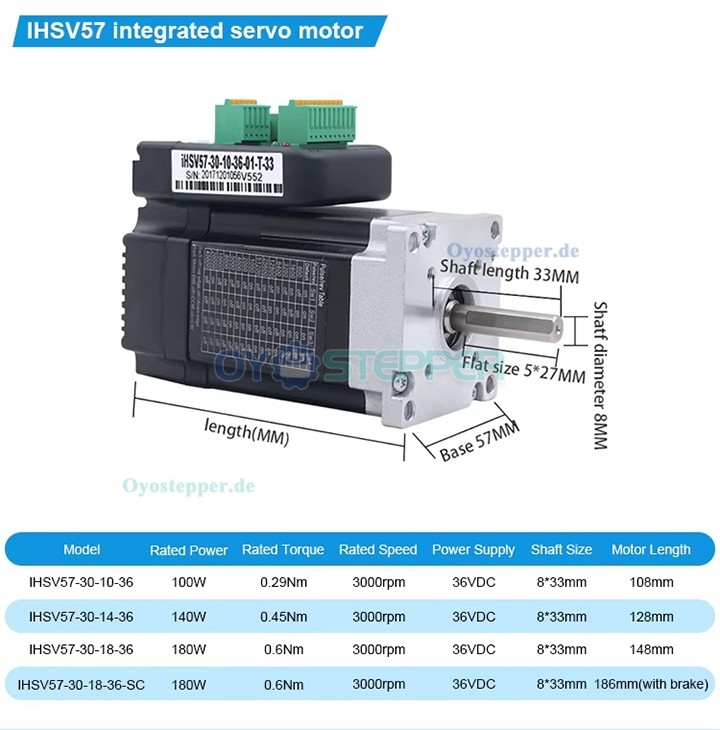

Mechanische Spezifikationen:
Rahmengröße: 57 × 57 mm
Gehäuselänge mit Bremse: 185 mm
Wellenlänge: 33 mm
Wellendurchmesser: 8 mm
D-Schnitt-Länge: 27 mm
Gewicht: 2,2 kg

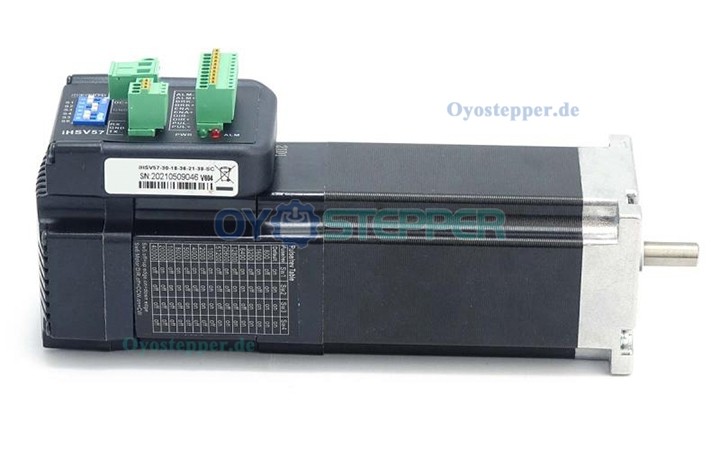

.jpg "JMC NEMA 23 AC-Servomotor mit integriertem Treiber & Bremse, 180W, 36V, 0,65 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")

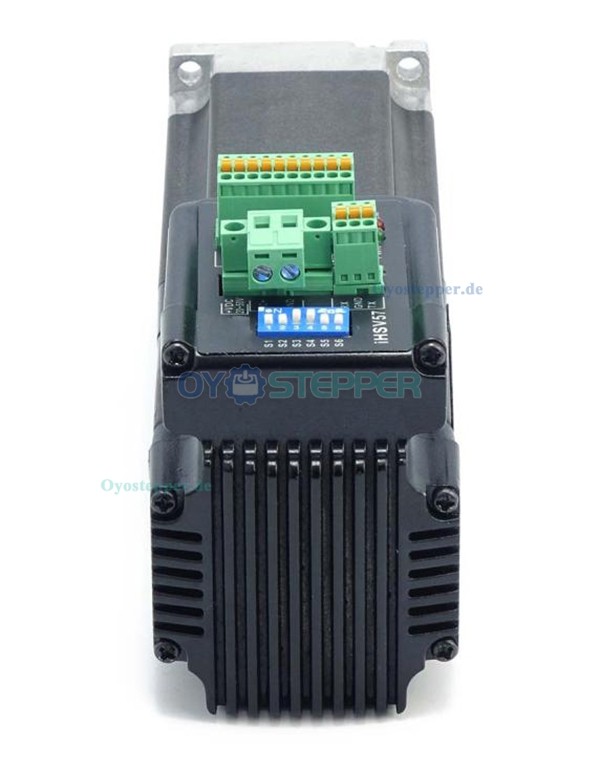

.jpg "JMC NEMA 23 AC-Servomotor mit integriertem Treiber & Bremse, 180W, 36V, 0,65 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")

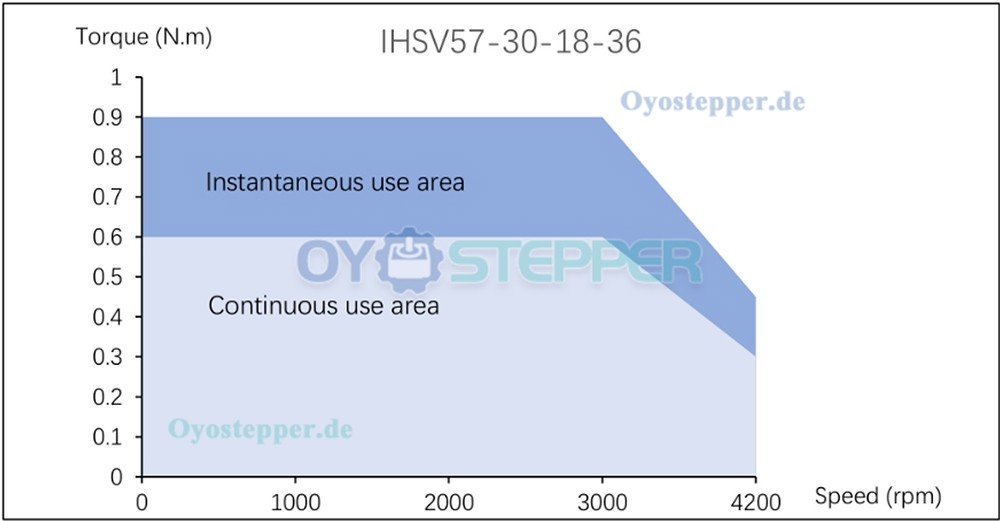

Torque diagram:
.jpg "JMC NEMA 23 AC-Servomotor mit integriertem Treiber & Bremse, 180W, 36V, 0,65 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")
| Servomotor-Spezifikation | |
|---|---|
| Nennspannung | 36 |
| Nennstrom | 7.5 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung(W) | 180 |
| Nenndrehzahl (U/min) | 4000 |
| Spitzendrehmoment(Nm) | 0.6 |
| Anzahl der Phasen | 3 Phasen |
| Mit Bremse | Mit Bremse |
| Physikalische Spezifikation | |
| D-Schnittlänge | 27 |
| Körper Länge(mm) | 185 |
| Rahmengröße(mm) | 57 x 57 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 33 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
