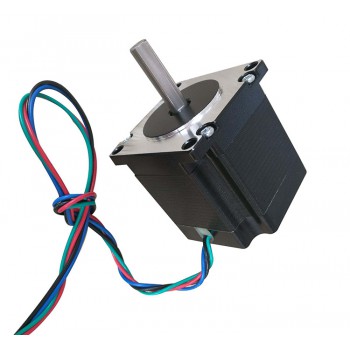

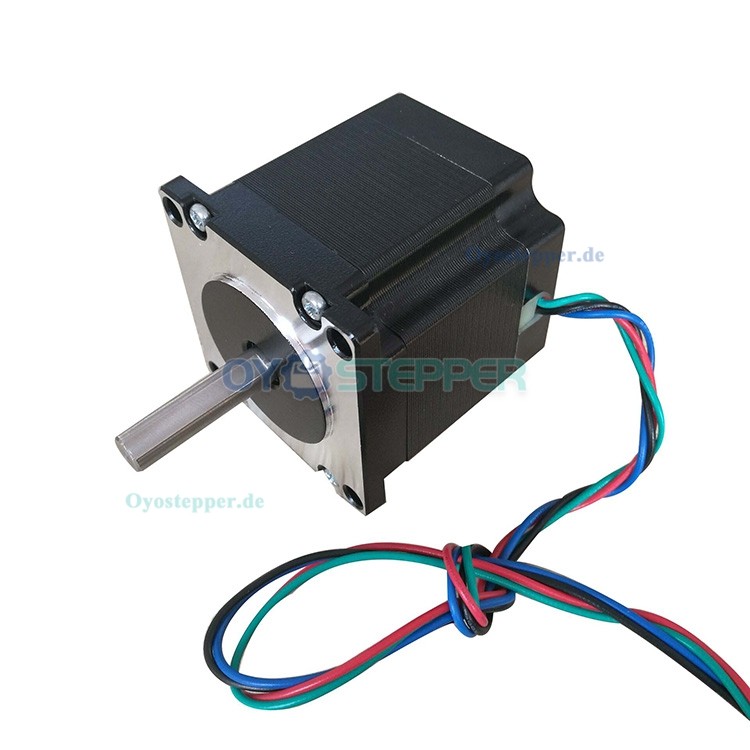

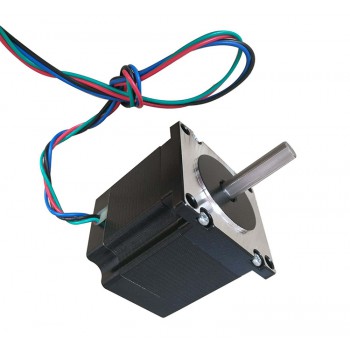

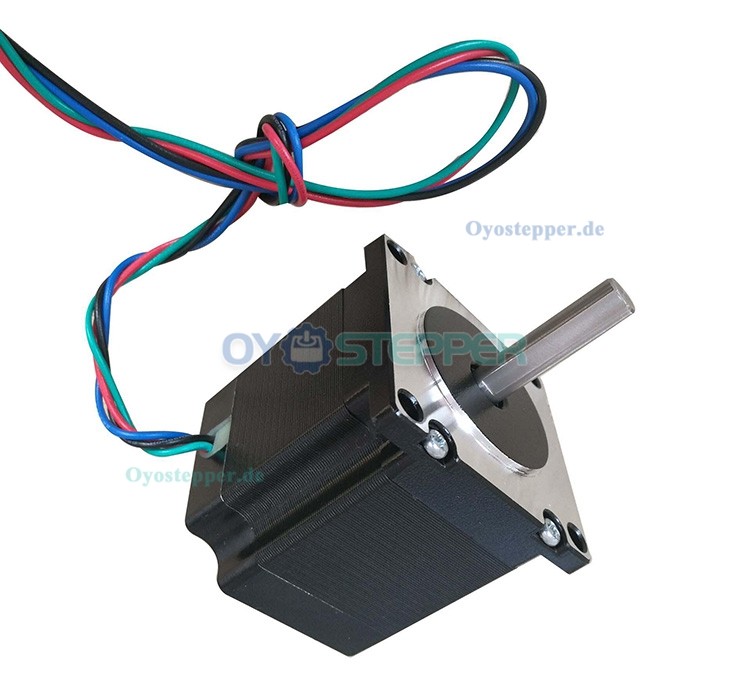

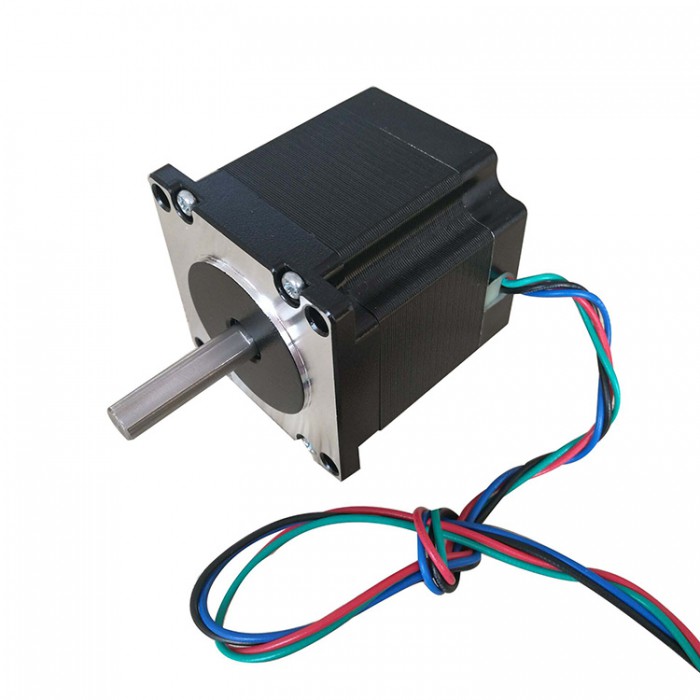

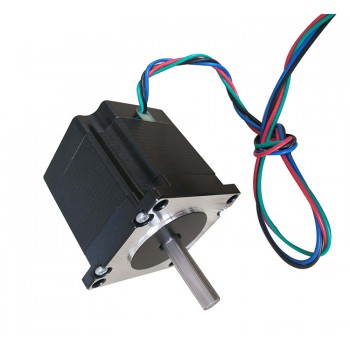

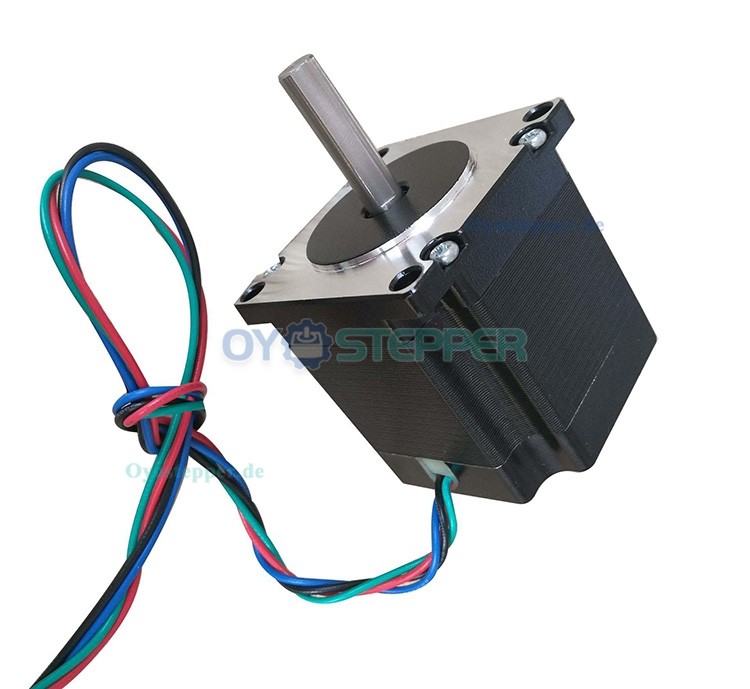

OUKEDA NEMA 23 Schrittmotor, 1,8°, 12,35 Ncm 2-Phasen, 57 × 57 mm, D-Cut Welle
OUKEDA NEMA 23 Schrittmotor, 1,8°, 12,35 Ncm 2-Phasen, 57 × 57 mm, D-Cut Welle

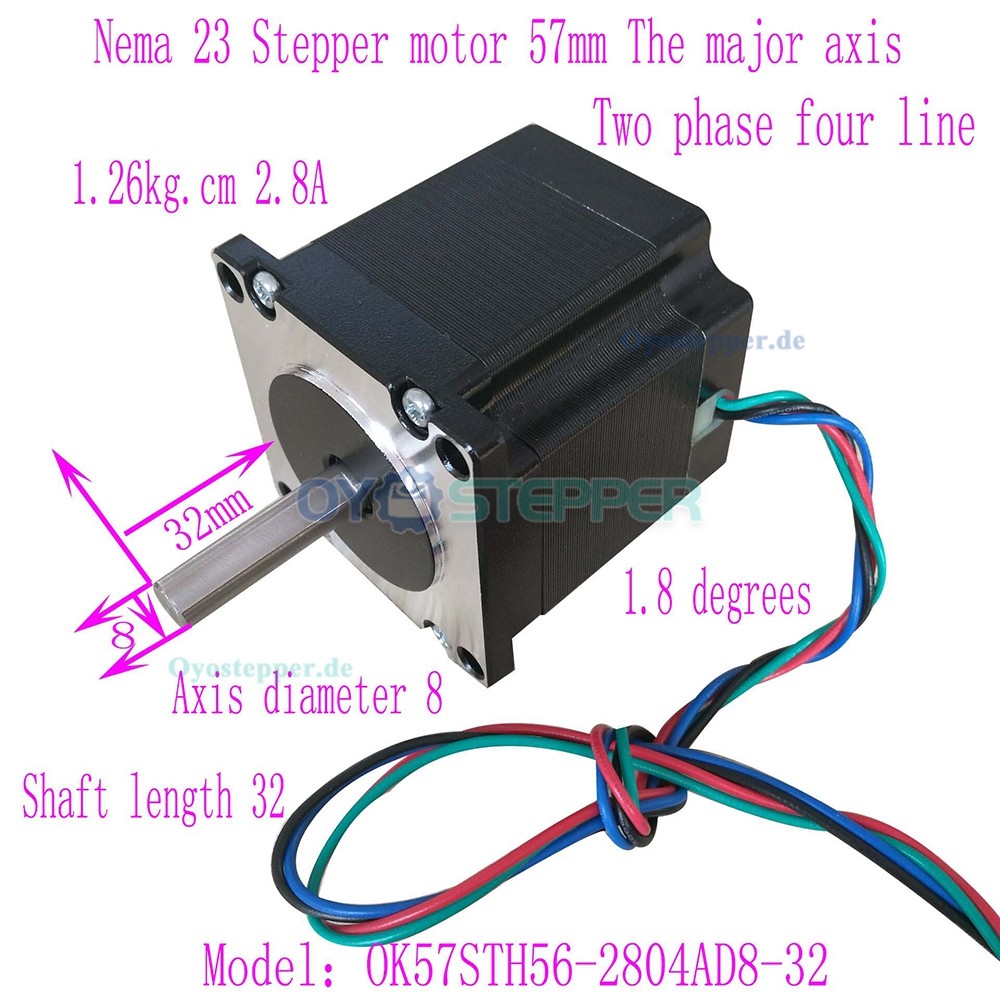

Dieser Schrittmotor verfügt über 2 Phasen, einen Schrittwinkel von 1,8°, ein Haltemoment von 12,35 Ncm sowie eine Nennspannung von 24–48 V. Das Gehäuse hat eine Größe von 57 × 57 mm. Die Welle ist D-förmig mit einem Durchmesser von 8 mm und einer Länge von 32mm.

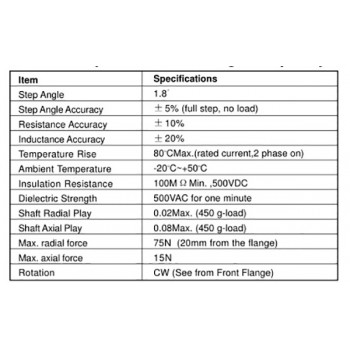

Elektrische Spezifikationen:
Hersteller-Teilenummer: OK57STH56-2804AD8-32
Motortyp: Bipolarer Schrittmotor
Anzahl der Phasen: 2
Schrittwinkel: 1,8°
Haltemoment: 12,35 Ncm (17,48 oz.in)
Nennstrom / Phase: 2,8 A
Nennspannung: 24–48 V
Phasenwiderstand: 0,9 Ω ±10 %
Induktivität: 2,5 mH ±20 % (bei 1 kHz);

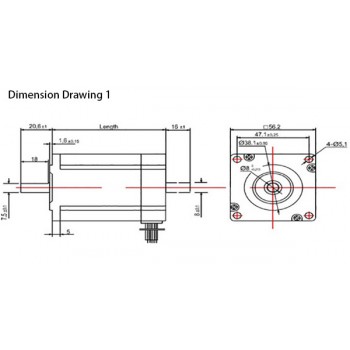

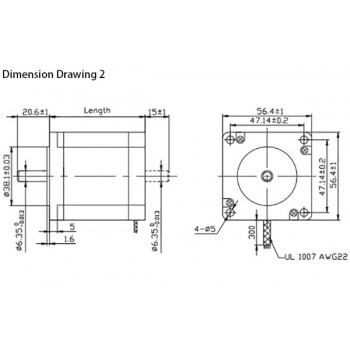

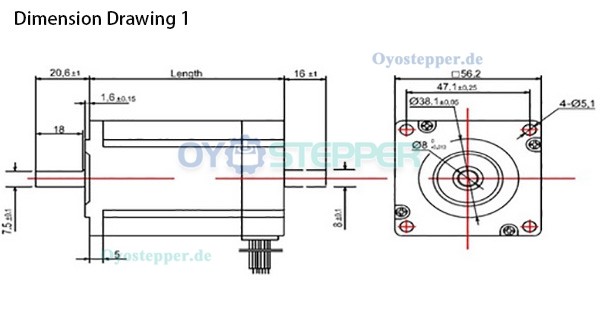

Mechanische Spezifikationen:
Gehäusegröße: 57 × 57 mm
Motorlänge: 56 mm
Wellendurchmesser: 8 mm
Wellenlänge: 32 mm
D-Flachlänge: 15 mm
Wellenausführung: D-Cut

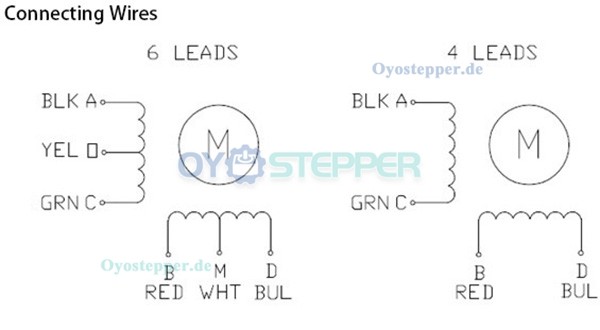

Anzahl der Leitungen: 4
Leitungslänge: 500 mm
Gewicht: 0,8 kg
.jpg "OUKEDA NEMA 23 Schrittmotor, 1,8°, 12,35 Ncm 2-Phasen, 57 × 57 mm, D-Cut Welle")
.jpg "OUKEDA NEMA 23 Schrittmotor, 1,8°, 12,35 Ncm 2-Phasen, 57 × 57 mm, D-Cut Welle")
.jpg "OUKEDA NEMA 23 Schrittmotor, 1,8°, 12,35 Ncm 2-Phasen, 57 × 57 mm, D-Cut Welle")
.jpg "OUKEDA NEMA 23 Schrittmotor, 1,8°, 12,35 Ncm 2-Phasen, 57 × 57 mm, D-Cut Welle")

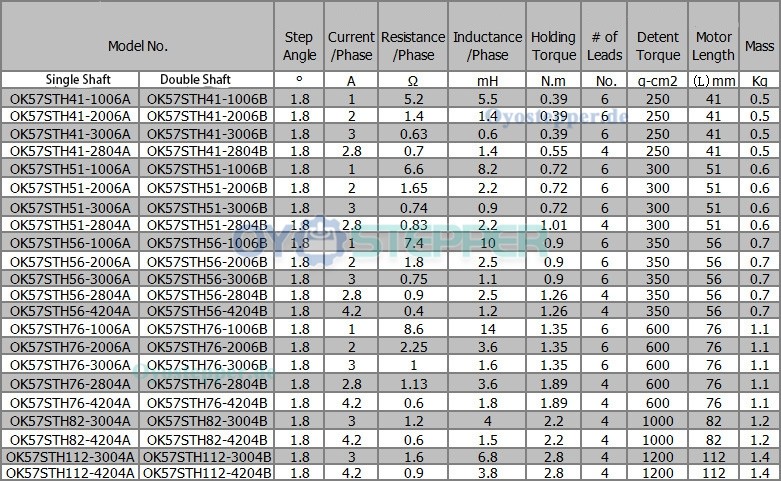

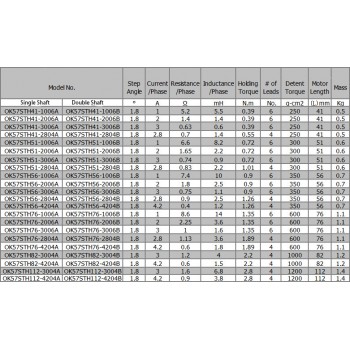

Bitte beachten Sie: Wenn Sie ein anderes Modell benötigen, wenden Sie sich bitte an unseren Kundenservice!
.jpg "OUKEDA NEMA 23 Schrittmotor, 1,8°, 12,35 Ncm 2-Phasen, 57 × 57 mm, D-Cut Welle")
.jpg "OUKEDA NEMA 23 Schrittmotor, 1,8°, 12,35 Ncm 2-Phasen, 57 × 57 mm, D-Cut Welle")
.jpg "OUKEDA NEMA 23 Schrittmotor, 1,8°, 12,35 Ncm 2-Phasen, 57 × 57 mm, D-Cut Welle")
.jpg "OUKEDA NEMA 23 Schrittmotor, 1,8°, 12,35 Ncm 2-Phasen, 57 × 57 mm, D-Cut Welle")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 12.35 |
| Haltemoment (oz.in) | 17.48 |
| Anzahl der Phasen | 2 |
| Schrittwinkel(Grad) | 1.8 |
| Nennspannung(V) | 24-48 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 56 |
| Schaftdurchmesser(mm) | 15 |
| Schaftlänge(mm) | 32 |
| Abtriebswellentyp | D-Schnitt |
| Gewicht(g) | 800 |
| Rahmengröße(mm) | 57x57 |
