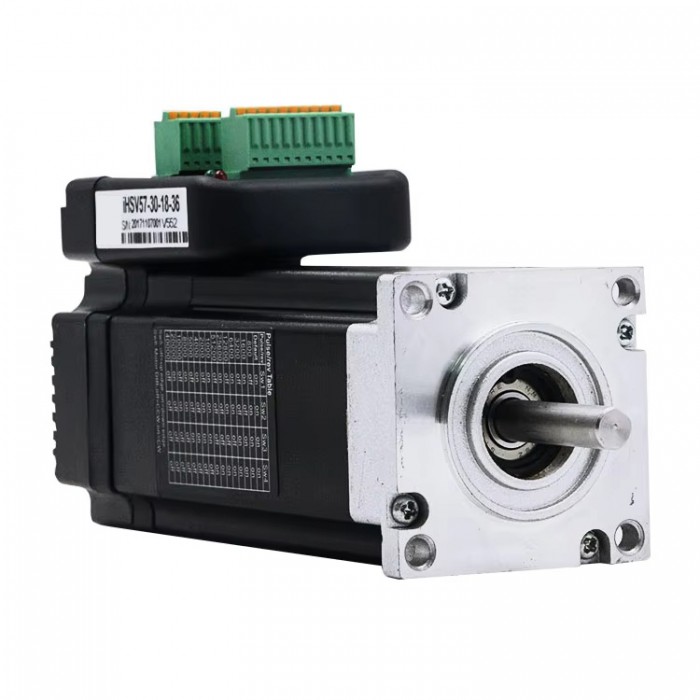

JMC NEMA 23 Integrierter AC-Servomotor mit Treiber, 180W, 36V, 0,6 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm

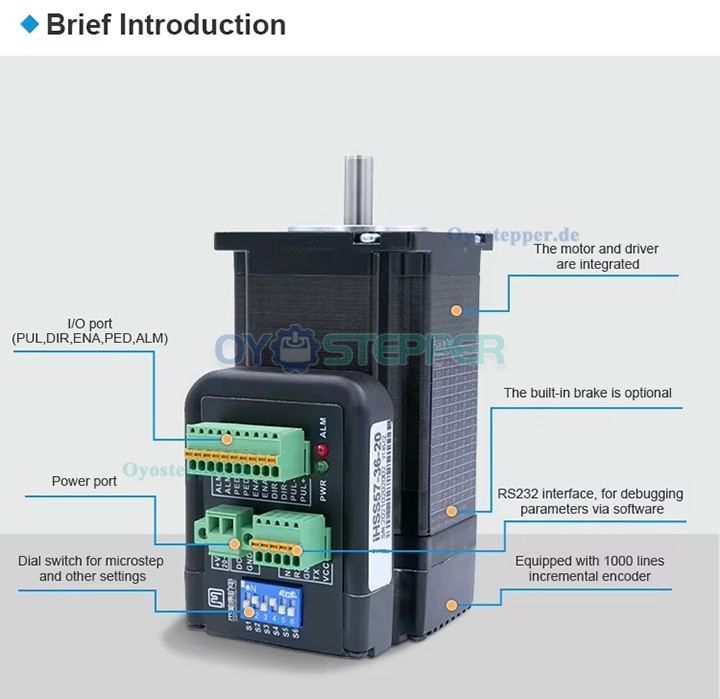

Der integrierte AC-Servomotor iHSV57-30-18-36 kombiniert Servoantrieb und Motor in einem Gehäuse. Die Ansteuerung erfolgt über eine Vektorregelung basierend auf einem DSP-Chip. Das System arbeitet volldigital und unterstützt drei anpassbare Regelkreise: Positions-, Geschwindigkeits- und Stromregelkreis. Die Baureihe iHSV57 ist auf gleichmäßiges Laufverhalten und vielseitige Anwendungsanforderungen ausgelegt.
Elektrische Spezifikationen:
Herstellernummer: iHSV57-30-18-36
Phasenzahl: 3
Leerlaufdrehzahl: 4200 U/min ±7 %
Nenndrehzahl: 3000 U/min ±7 %
Nenndrehmoment: 0,6 Nm (84,96 oz.in)
Nennspannung: 36 V
Nennstrom: 7,5 A
Leerlaufstrom: 0,65 A
Ausgangsleistung: 180 W
Isolationsklasse: B
Mechanische Spezifikationen:
Rahmengröße: 57 × 57 mm
Gehäuselänge: 148 mm
Wellenlänge: 33 mm
Wellendurchmesser: 8 mm
Passfederlänge: 20 mm
Gewicht: 1,64 kg

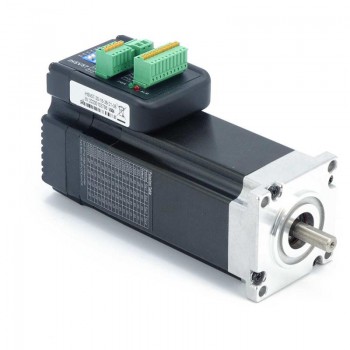

.jpg "JMC NEMA 23 Integrierter AC-Servomotor mit Treiber, 180W, 36V, 0,6 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")

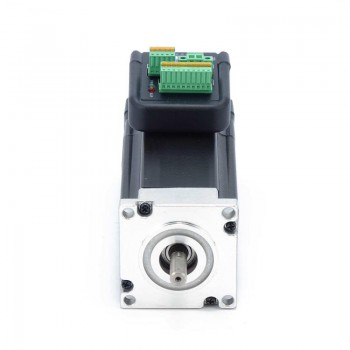

.jpg "JMC NEMA 23 Integrierter AC-Servomotor mit Treiber, 180W, 36V, 0,6 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")

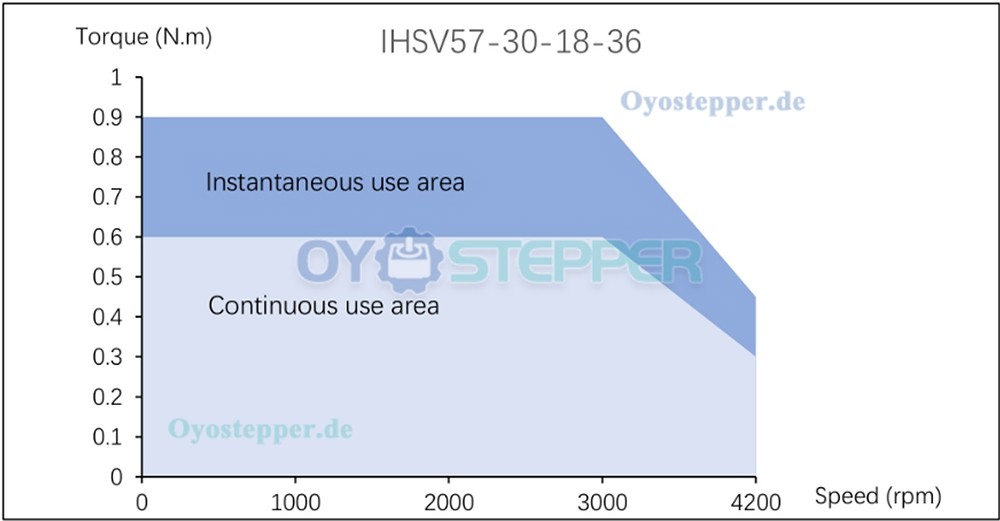

Torque diagram:
| Servomotor-Spezifikation | |
|---|---|
| Nennspannung | 36 |
| Nennstrom | 7.5 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung(W) | 180 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment(Nm) | 0.6 |
| Anzahl der Phasen | 2 Phase |
| Mit Bremse | Ohne Bremse |
| Physikalische Spezifikation | |
| Keilnutlänge | 20 |
| Körper Länge(mm) | 148 |
| Rahmengröße(mm) | 57 x 57 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 20 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
