JMC NEMA 23 Integrierter AC-Servomotor, 100W, 36V, 0,29 Nm, 3,5A, 3-Phasen, 3000 U/min, 57 × 57 mm
-
Handbücher und Dokumentation:
Datasheet:
Manual:
- Alle Leckereien Keine Tricks
- 6% Rabatt auf den Gesamtbetrag.
- GenieBen Sie Rabatt an der Kasse.
- Gültig bis 4. November 2025
JMC NEMA 23 Integrierter AC-Servomotor, 100W, 36V, 0,29 Nm, 3,5A, 3-Phasen, 3000 U/min, 57 × 57 mm

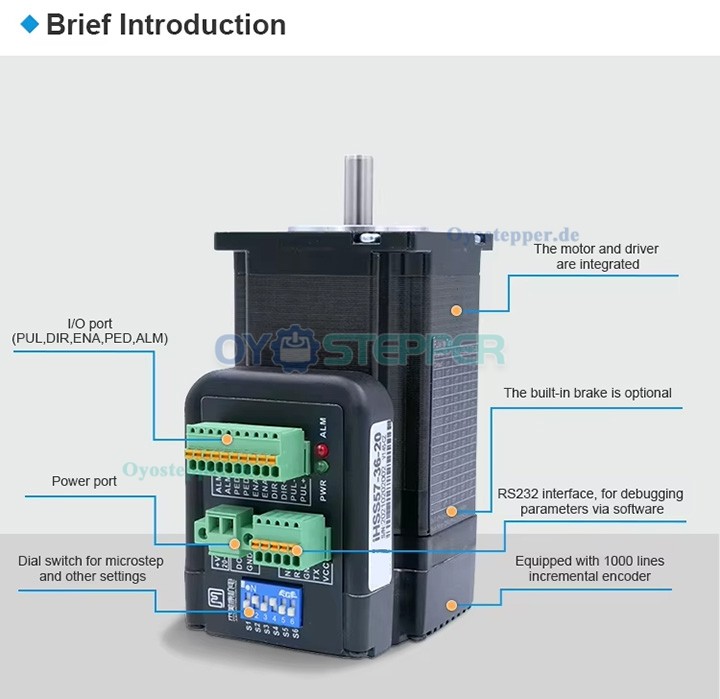

Das Modell IHSV57-30-10-36 ist ein integrierter AC-Servomotor mit integriertem Servotreiber. Der Antrieb basiert auf Vektorregelung mittels DSP-Chip und unterstützt drei einstellbare Rückkopplungsregelmodi: Positionsregelung, Geschwindigkeitsregelung und Stromregelung. Die Produktreihe IHSV57 zeichnet sich durch volldigitale Struktur sowie geschlossenen Regelkreis aus und unterstützt den Betrieb mit geringer Wärmeentwicklung und reduzierter Vibration.
Elektrische Daten:
Herstellerteilenummer: IHSV57-30-10-36
Phasenanzahl: 3
Leerlaufdrehzahl: 4200 U/min ±7 %
Nenndrehzahl: 3000 U/min ±7 %
Nennmoment: 0,29 Nm (41,06 oz.in)
Nennspannung: 36 V
Nennstrom: 3,5 A
Leerlaufstrom: 0,55 A
Nennleistung: 100 W
Isolationsklasse: B；

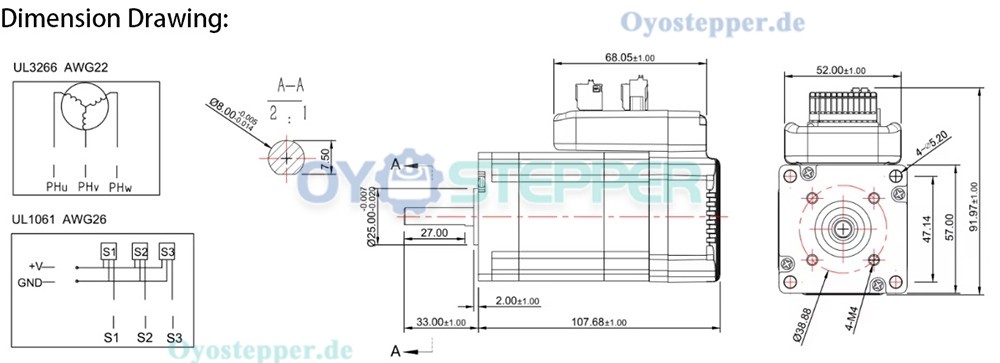

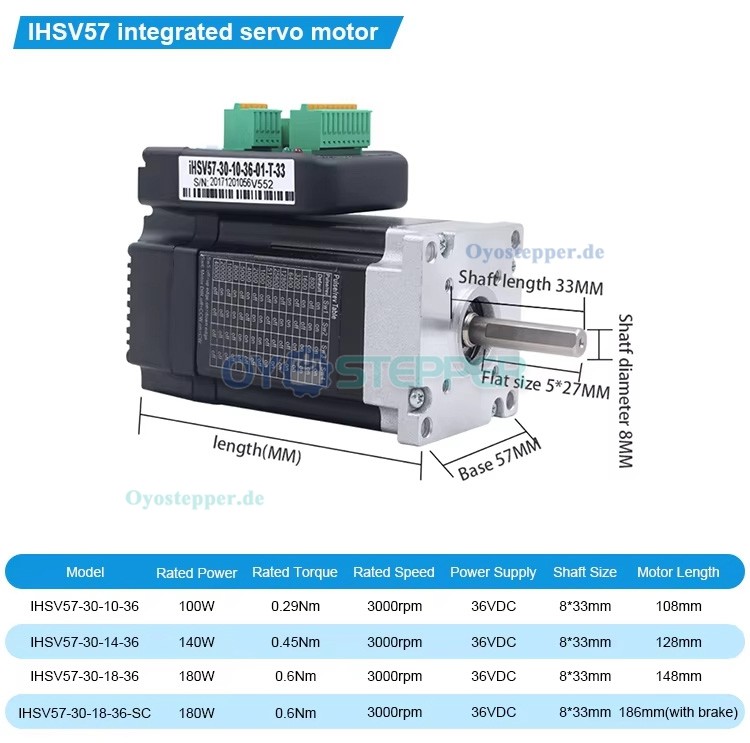

Mechanische Daten:
Flanschmaß: 57 x 57 mm
Gehäuselänge: 108 mm
Wellenlänge: 33 mm
Wellendurchmesser: 8 mm (mit D-Flach)
D-Flach-Länge: 27 mm
Gewicht: 1,1 kg
.jpg "JMC NEMA 23 Integrierter AC-Servomotor, 100W, 36V, 0,29 Nm, 3,5A, 3-Phasen, 3000 U/min, 57 × 57 mm")
.jpg "JMC NEMA 23 Integrierter AC-Servomotor, 100W, 36V, 0,29 Nm, 3,5A, 3-Phasen, 3000 U/min, 57 × 57 mm")
.jpg "JMC NEMA 23 Integrierter AC-Servomotor, 100W, 36V, 0,29 Nm, 3,5A, 3-Phasen, 3000 U/min, 57 × 57 mm")
(1).jpg "JMC NEMA 23 Integrierter AC-Servomotor, 100W, 36V, 0,29 Nm, 3,5A, 3-Phasen, 3000 U/min, 57 × 57 mm")
.jpg "JMC NEMA 23 Integrierter AC-Servomotor, 100W, 36V, 0,29 Nm, 3,5A, 3-Phasen, 3000 U/min, 57 × 57 mm")

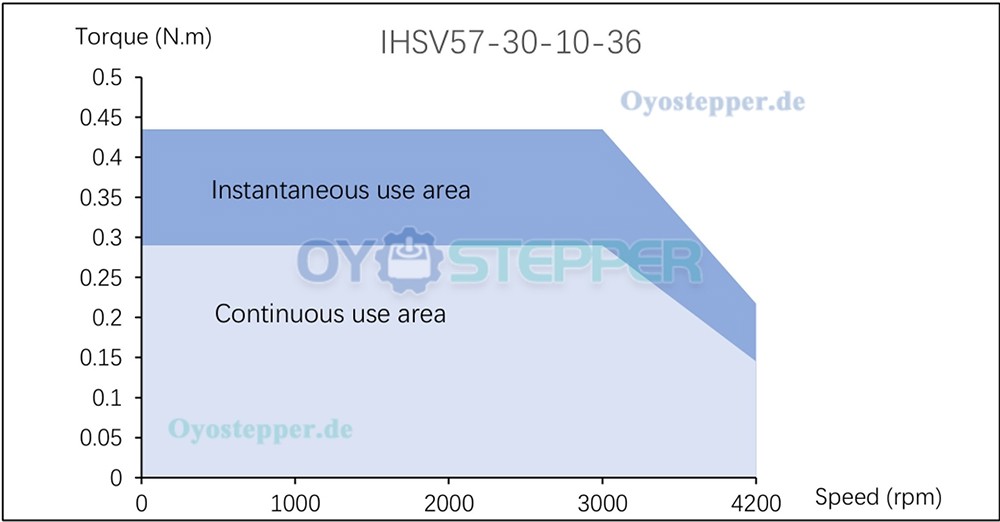

Torque diagram:
| Servomotor-Spezifikation | |
|---|---|
| Nennspannung | 36 |
| Nennstrom | 0.55 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung(W) | 100 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment(Nm) | 0.29 |
| Anzahl der Phasen | 3 Phasen |
| Mit Bremse | Ohne Bremse |
| Physikalische Spezifikation | |
| D-Schnittlänge | 27 |
| Körper Länge(mm) | 108 |
| Rahmengröße(mm) | 57 x 57 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 33 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
