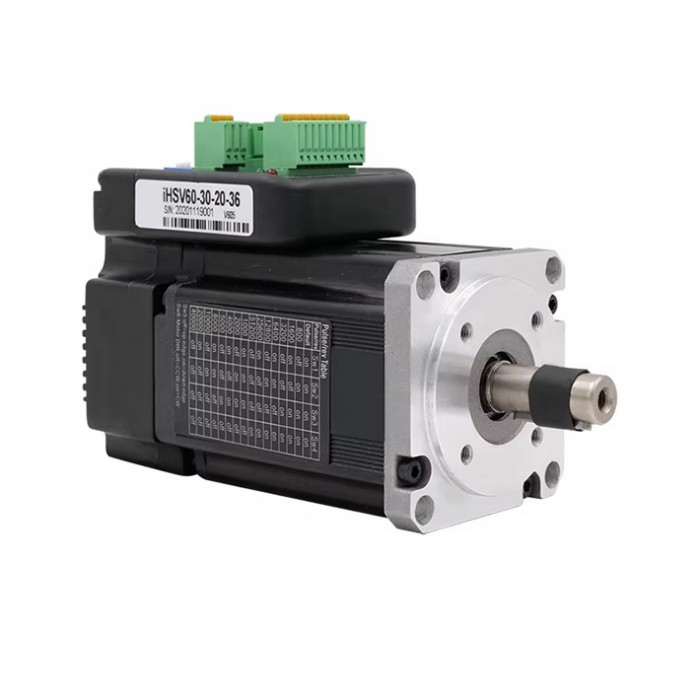

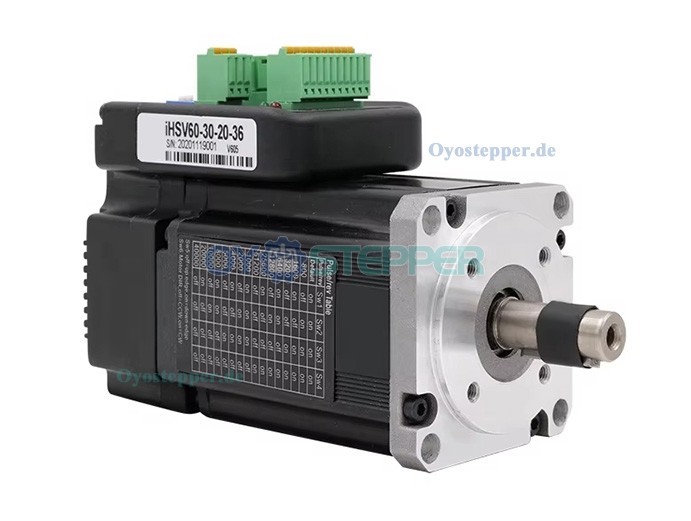

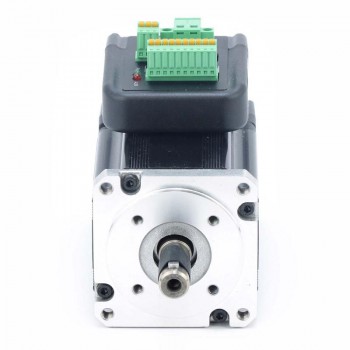

JMC NEMA 23 AC-Servomotor mit integriertem Treiber, 200W, 36V, 0,65 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm
-
Handbücher und Dokumentation:
Datasheet:
Manual:
JMC NEMA 23 AC-Servomotor mit integriertem Treiber, 200W, 36V, 0,65 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm
Der integrierte AC-Servomotor iHSV60-30-20-36 kombiniert Antriebseinheit und Servomotor in einem kompakten Gehäuse. Das System basiert auf Vektorregelung mittels DSP-Technologie und bietet eine vollständig digitale, geschlossene Regelung. Unterstützt werden drei anpassbare Regelkreise für Position, Geschwindigkeit und Strom. Die Serie iHSV60 ist auf eine stabile Leistungsabgabe und vielseitige Einsatzmöglichkeiten ausgelegt.
Elektrische Spezifikationen:
Herstellernummer: iHSV60-30-20-36
Phasenzahl: 3
Leerlaufdrehzahl: 4200 U/min ±7 %
Nenndrehzahl: 3000 U/min ±7 %
Nenndrehmoment: 0,65 Nm (92,04 oz.in)
Nennspannung: 36 V
Nennstrom: 8,5 A
Leerlaufstrom: 0,8 A
Leistung: 200 W
Isolationsklasse: B

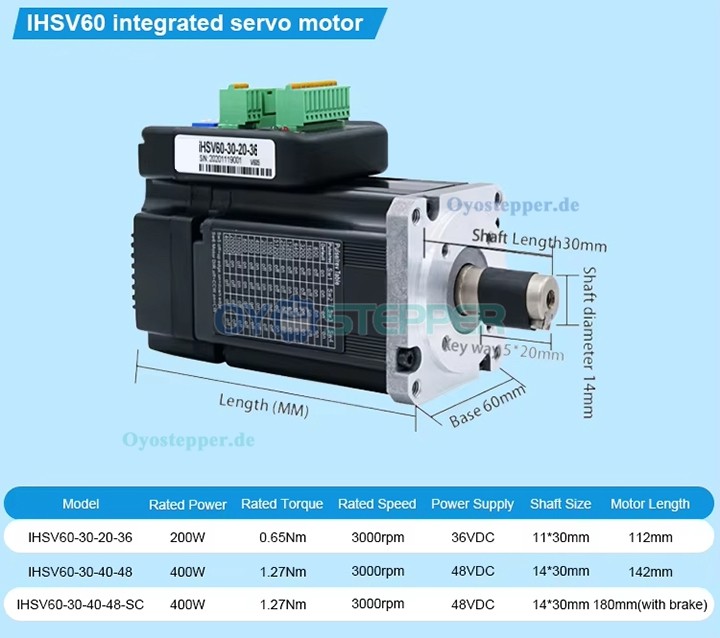

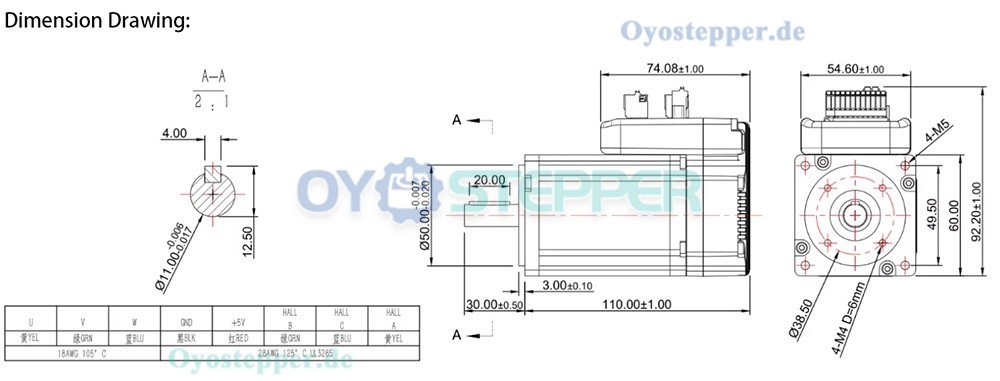

Mechanische Spezifikationen:
Rahmengröße: 60 × 60 mm
Gehäuselänge: 112 mm
Wellenlänge: 30 mm
Wellendurchmesser: 11 mm
Passfederlänge: 20 mm
Gewicht: 1,2 kg

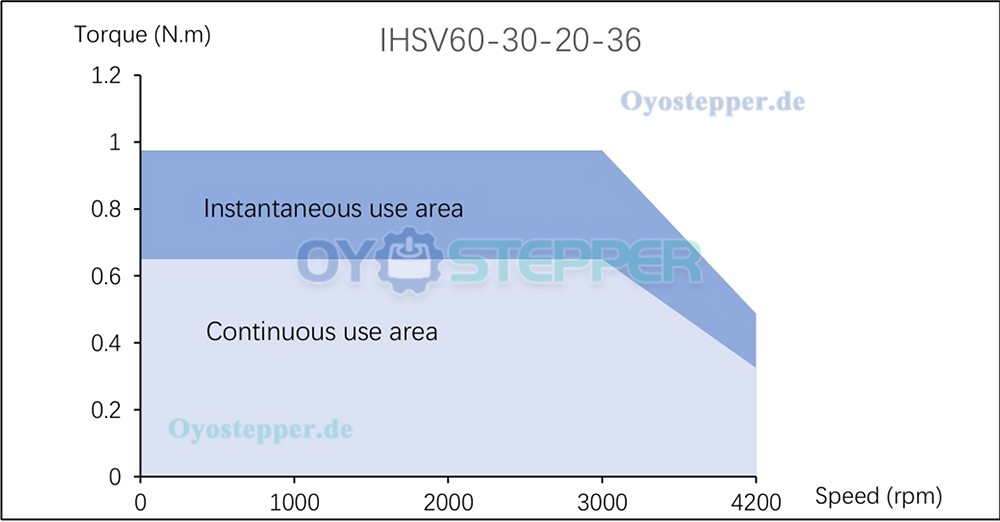

Torque diagram:
| Servomotor-Spezifikation | |
|---|---|
| Nennspannung | 36 |
| Nennstrom | 8.5 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung(W) | 200 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment(Nm) | 0.65 |
| Anzahl der Phasen | 3 Phasen |
| Mit Bremse | Ohne Bremse |
| Physikalische Spezifikation | |
| Keilnutlänge | 20 |
| Körper Länge(mm) | 112 |
| Rahmengröße(mm) | 60 x 60 |
| Schaftdurchmesser(mm) | 11 |
| Schaftlänge(mm) | 30 |
| Abtriebswellentyp | Passfedernut |
| Einzelne Welle/Doppelwelle | Einzelwelle |
