JMC Integrierter NEMA 23 AC-Servomotor, 400W, 48V, 1,27 Nm, 3000 U/min, 60 × 60 mm

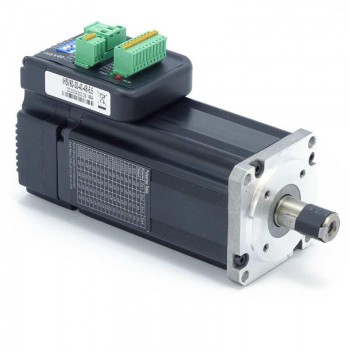

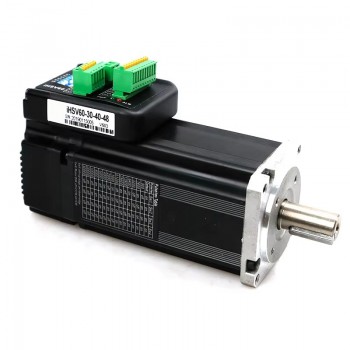

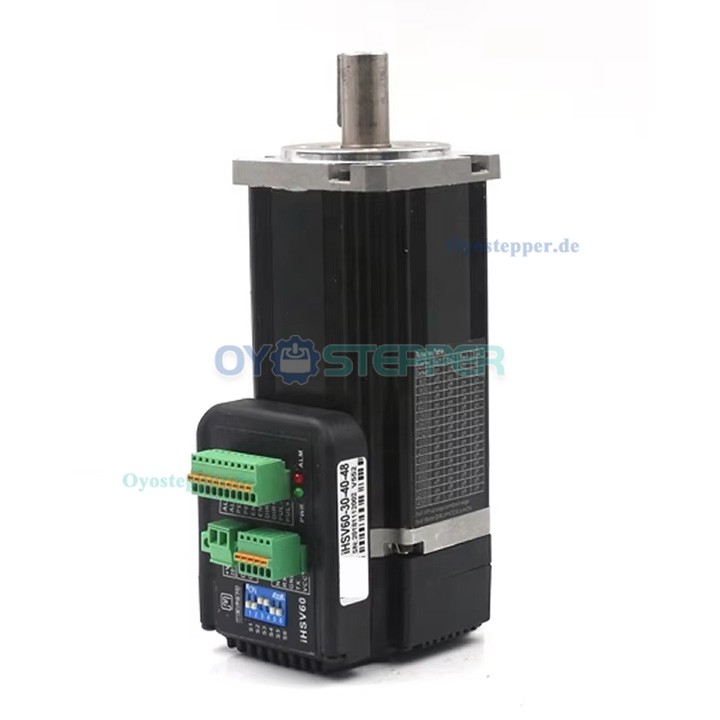

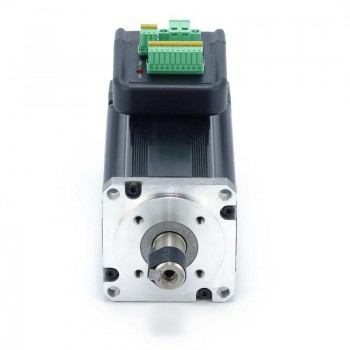

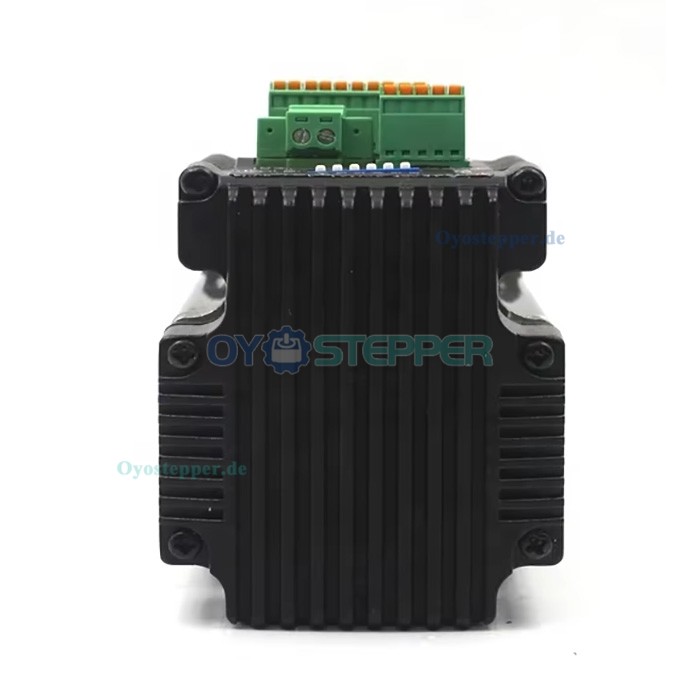

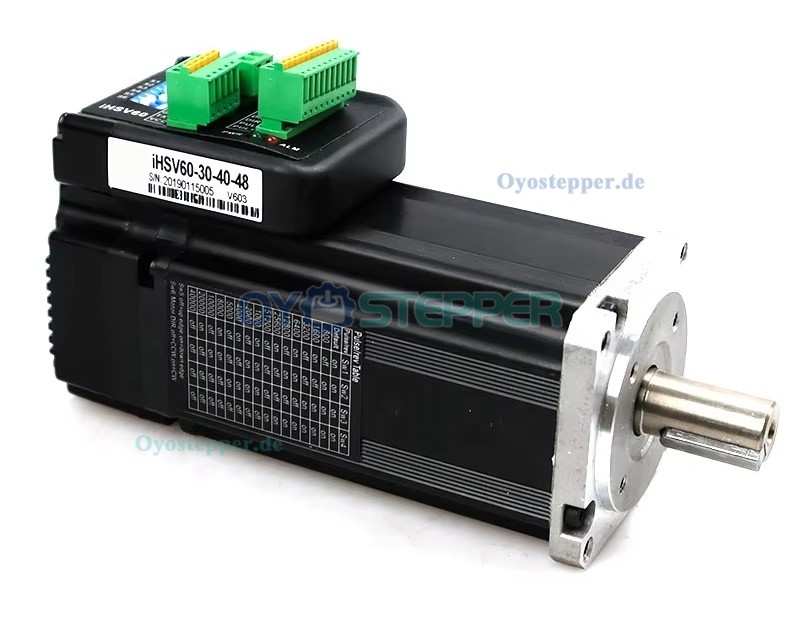

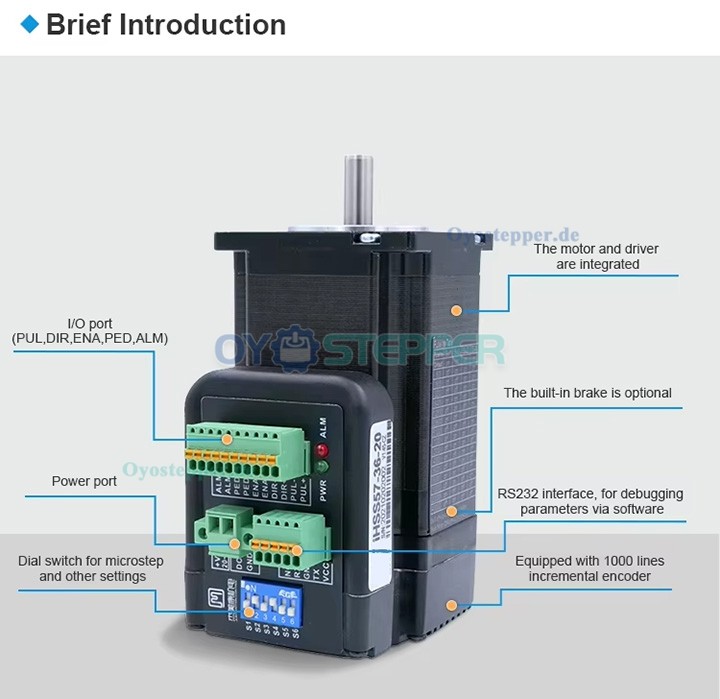

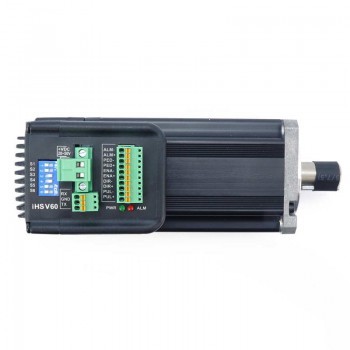

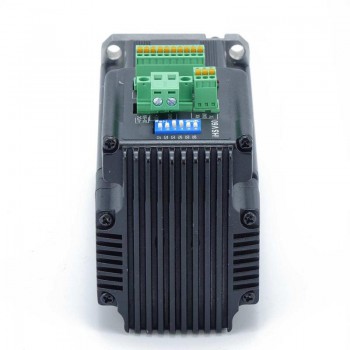

Der integrierte AC-Servomotor iHSV60-30-40-48 vereint Antrieb und Motor in einem Gehäuse. Die Steuerung basiert auf einer Vektorregelung mit DSP-Technologie. Das System arbeitet digital im geschlossenen Regelkreis und unterstützt drei anpassbare Rückkopplungsmodi: Positions-, Geschwindigkeits- und Stromregelung. Die Baureihe iHSV60 wurde mit Fokus auf stabile Funktionalität und vielseitige Anwendungsmöglichkeiten konzipiert.
Elektrische Spezifikationen:
Modellnummer: iHSV60-30-40-48
Phasenzahl: 3
Leerlaufdrehzahl: 4200 U/min ±7 %
Nenndrehzahl: 3000 U/min ±7 %
Nenndrehmoment: 1,27 Nm (179,84 oz.in)
Nennspannung: 48 V
Nennstrom: 11,2 A
Leerlaufstrom: 1,2 A
Leistung: 400 W
Isolationsklasse: B

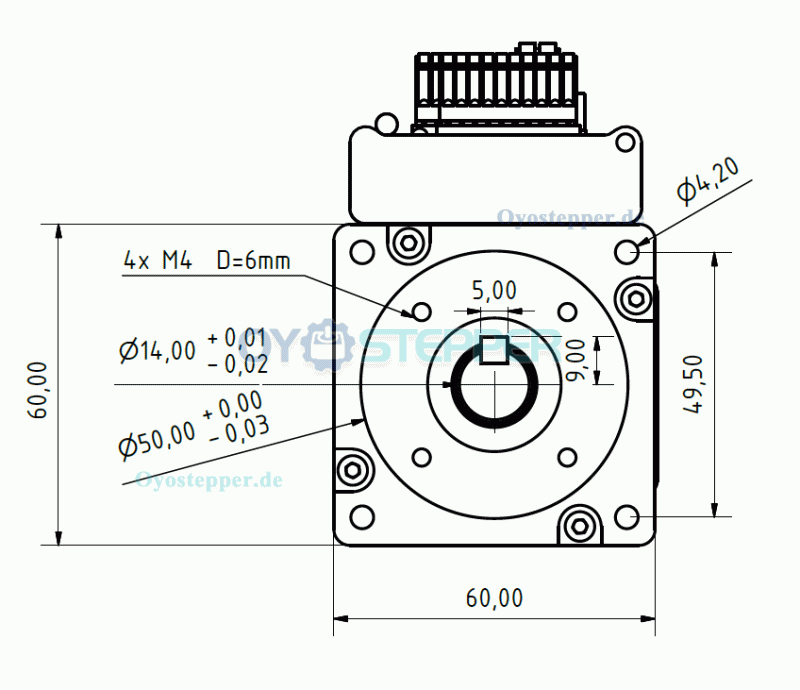

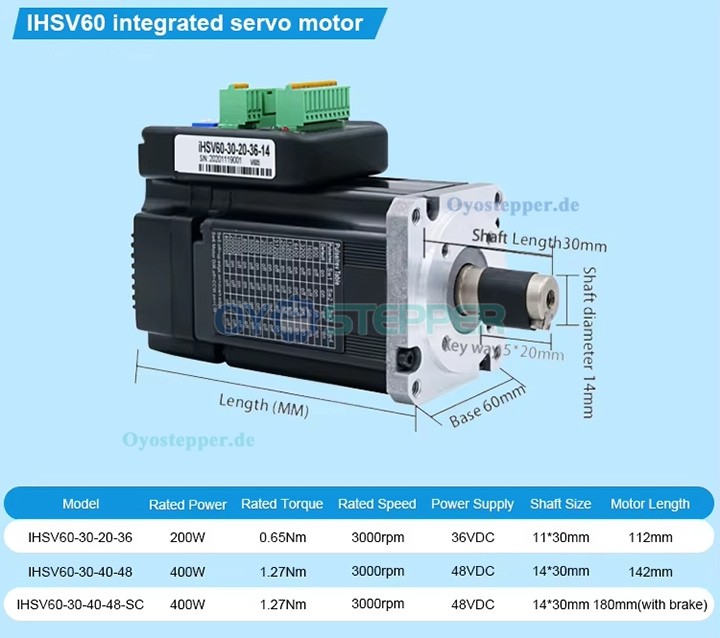

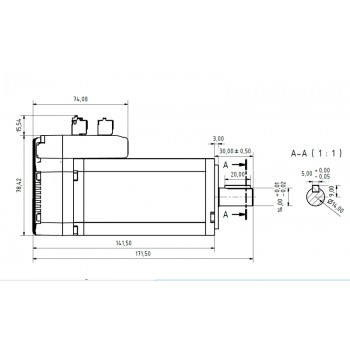

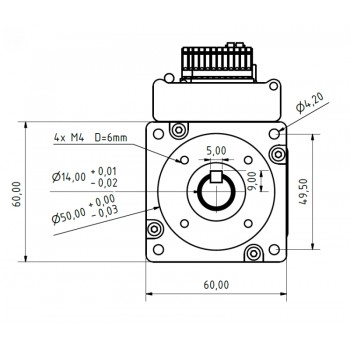

Mechanische Daten:
Rahmengröße: 60 × 60 mm
Gehäuselänge: 142 mm
Wellenlänge: 30 mm
Wellendurchmesser: 14 mm
Passfederlänge: 20 mm
Gewicht: 1,67 kg

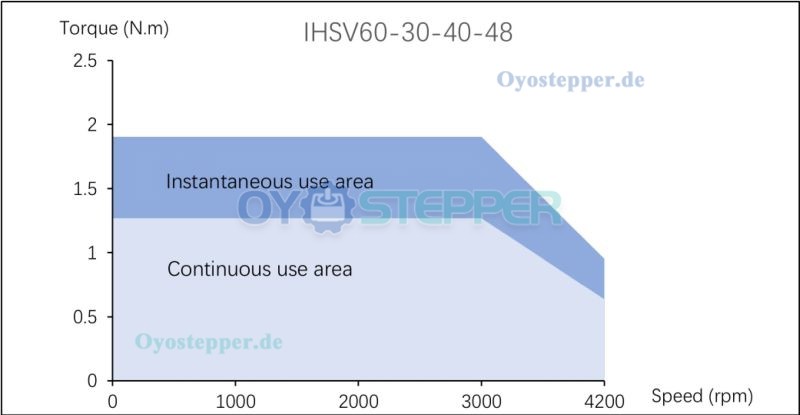

Torque diagram:
| Servomotor-Spezifikation | |
|---|---|
| Nennspannung | 48 |
| Nennstrom | 11.2 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung(W) | 400 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment(Nm) | 1.27 |
| Anzahl der Phasen | 3 Phasen |
| Mit Bremse | Ohne Bremse |
| Physikalische Spezifikation | |
| Keilnutlänge | 20 |
| Körper Länge(mm) | 142 |
| Rahmengröße(mm) | 60 x 60 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 30 |
| Abtriebswellentyp | Passfedernut |
| Einzelne Welle/Doppelwelle | Einzelwelle |
