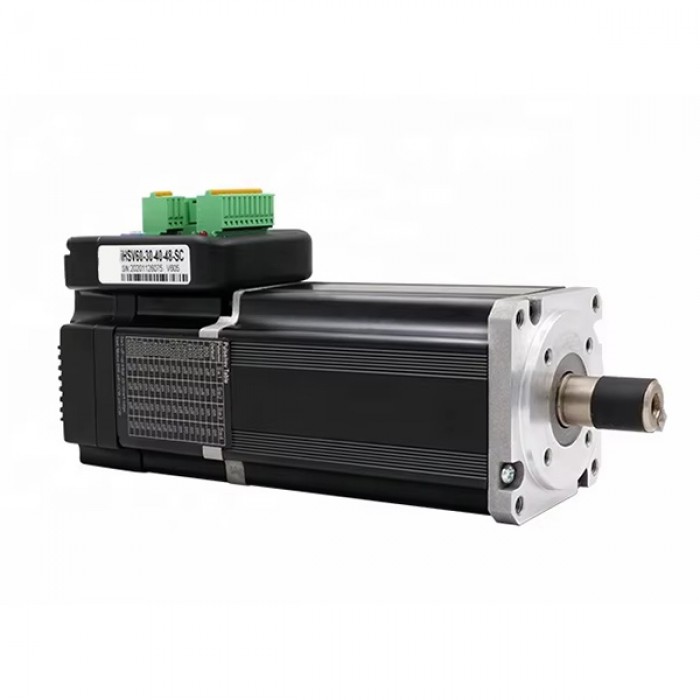

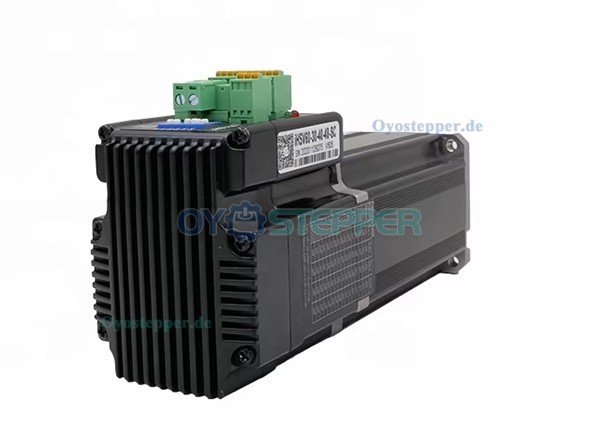

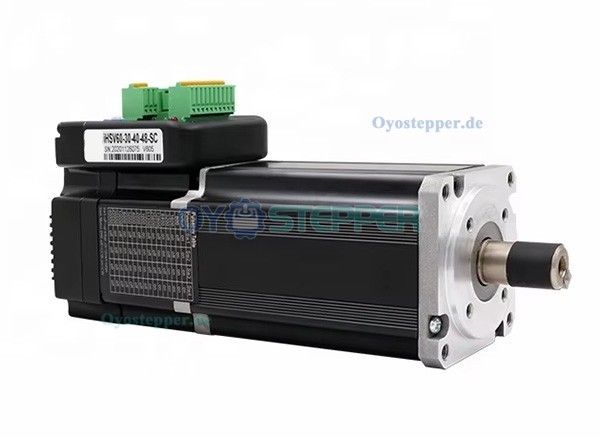

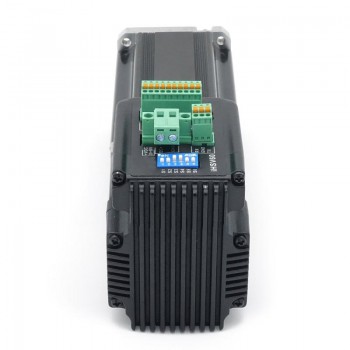

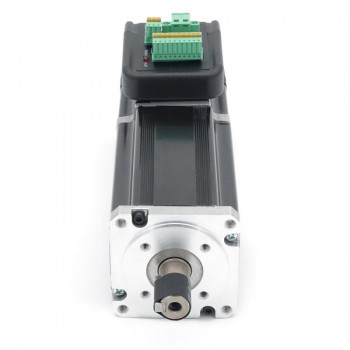

JMC NEMA 23 Integrierter AC-Servomotor mit Bremse, 400W, 48V, 1,27 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm
-
Handbücher und Dokumentation:
Datasheet:
Manual:
JMC Nema 23 Integrated AC Servo Motor with Brake 400W 48V 1.27N.m 3 Phase 3000RPM 60 x 60mm
iHSV60-30-40-48-SC Integrated AC Servo Driving Motor is integrated AC servo drive into servo motor, adopts vector control in DSP chip, features in low cost, full closed loop, all digital, low heat, small vibration, and high response, as well as includes three adjustable feedback loop control modes(postition loop, speed loop, and current loop). iHSV60 is a series of stable performance, high cost-effective motion control products.
Electrical Specifications:
Manufacturer Part Number:iHSV60-30-40-48-SC
Number of Phase:3
No-load Speed: 4200RPM +/- 7%
Rated speed: 3000RPM +/- 7%
Rated torque: 1.27N.m(179.84 oz.in)
Rated Voltage:48V
Rated Current:11.2A
No-load Current:1.2A
Power:400W
Insulation Class:B;

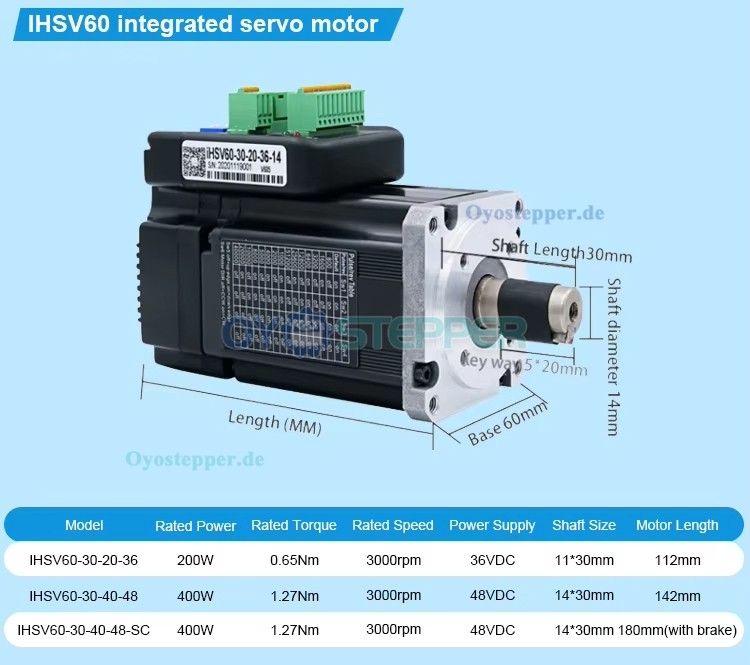

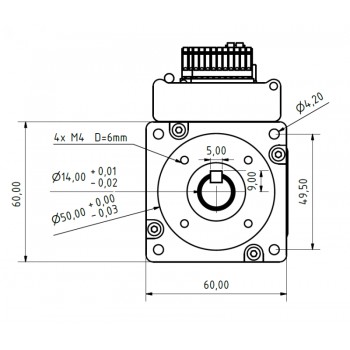

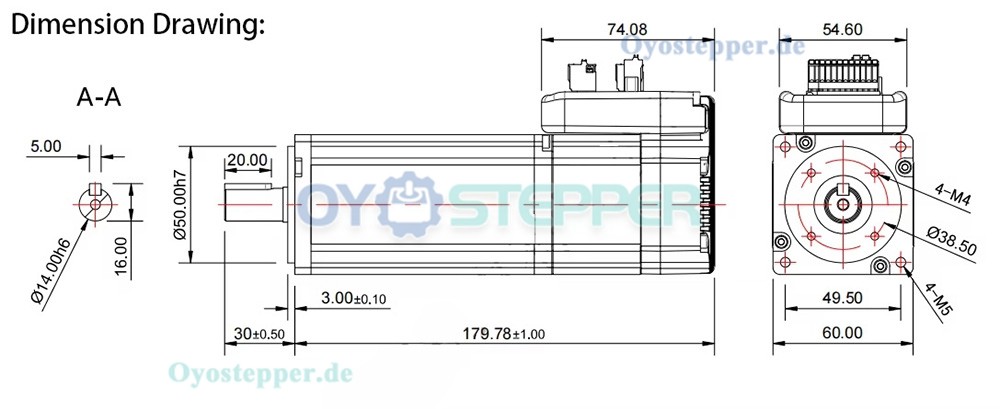

Physical Specifications:
Frame Size: 60 x 60mm
Body Length with Brake:180mm
Shaft Length:30 mm
Shaft Diameter: Φ14 mm
Keyway Length: 20 mm
Weight: 1.7kg;
.jpg "JMC NEMA 23 Integrierter AC-Servomotor mit Bremse, 400W, 48V, 1,27 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")
.jpg "JMC NEMA 23 Integrierter AC-Servomotor mit Bremse, 400W, 48V, 1,27 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")
.jpg "JMC NEMA 23 Integrierter AC-Servomotor mit Bremse, 400W, 48V, 1,27 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")
.jpg "JMC NEMA 23 Integrierter AC-Servomotor mit Bremse, 400W, 48V, 1,27 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")
.png "JMC NEMA 23 Integrierter AC-Servomotor mit Bremse, 400W, 48V, 1,27 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")
.jpg "JMC NEMA 23 Integrierter AC-Servomotor mit Bremse, 400W, 48V, 1,27 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")
.jpg "JMC NEMA 23 Integrierter AC-Servomotor mit Bremse, 400W, 48V, 1,27 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")

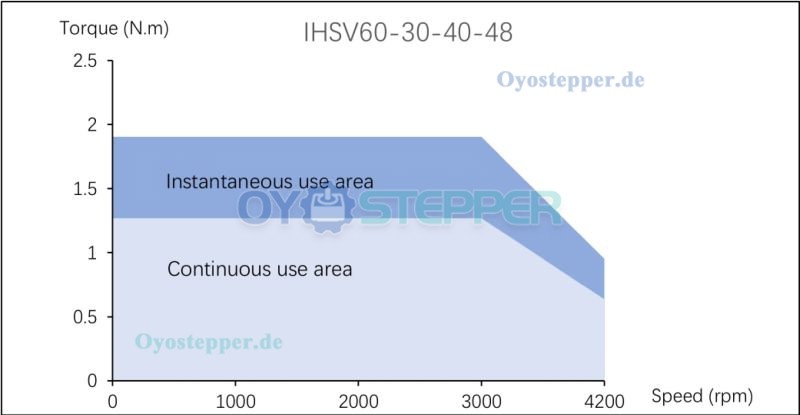

Torque diagram:
(1).jpg "JMC NEMA 23 Integrierter AC-Servomotor mit Bremse, 400W, 48V, 1,27 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")
(1).jpg "JMC NEMA 23 Integrierter AC-Servomotor mit Bremse, 400W, 48V, 1,27 Nm, 3-Phasen, 3000 U/min, 60 × 60 mm")
| Servomotor-Spezifikation | |
|---|---|
| Nennspannung | 48 |
| Nennstrom | 11.2 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung(W) | 400 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment(Nm) | 1.27 |
| Anzahl der Phasen | 3 Phasen |
| Mit Bremse | Mit Bremse |
| Physikalische Spezifikation | |
| Keilnutlänge | 20 |
| Körper Länge(mm) | 180 |
| Rahmengröße(mm) | 60 x 60 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 30 |
| Abtriebswellentyp | Passfedernut |
| Einzelne Welle/Doppelwelle | Einzelwelle |
