JMC Integrierter NEMA 34 AC-Servomotor, 440W, 48V, 1,4 Nm, 3000 U/min für CNC-Fräse / Drehmaschine
Der integrierte AC-Servomotor iHSV86-30-44-48 kombiniert einen Servoantrieb und einen Motor in einem kompakten Gehäuse. Die Ansteuerung erfolgt über eine Vektorregelung auf DSP-Basis. Der Motor arbeitet im vollständig digitalen geschlossenen Regelkreis und unterstützt drei Regelmodi: Positions-, Geschwindigkeits- und Stromregelung.
Elektrische Spezifikationen:
Modellnummer: iHSV86-30-44-48
Phasenzahl: 3
Leerlaufdrehzahl: 4200 U/min ±7 %
Nenndrehzahl: 3000 U/min ±7 %
Nenndrehmoment: 1,4 Nm (198,25 oz.in)
Nennspannung: 48 V
Nennstrom: 13,1 A
Leistung: 440 W
Isolationsklasse: B；

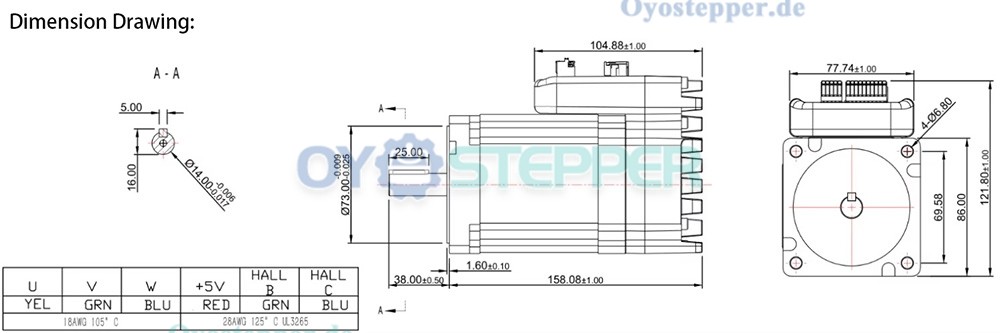

Mechanische Daten:
Rahmengröße: 86 × 86 mm
Gehäuselänge: 158 mm
Wellenlänge: 38 mm
Wellendurchmesser: 14 mm
Passfederlänge: 25 mm
Gewicht: 3,57 kg

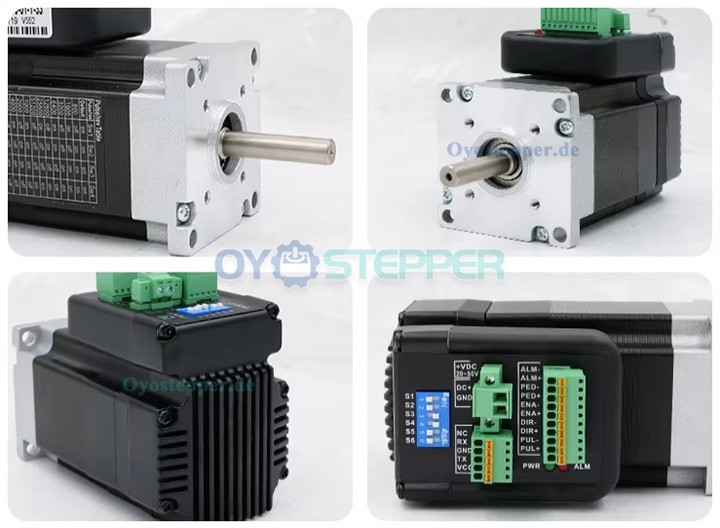

.jpg "JMC Integrierter NEMA 34 AC-Servomotor, 440W, 48V, 1,4 Nm, 3000 U/min – für CNC-Fräse / Drehmaschine")
.jpg "JMC Integrierter NEMA 34 AC-Servomotor, 440W, 48V, 1,4 Nm, 3000 U/min – für CNC-Fräse / Drehmaschine")
(1).jpg "JMC Integrierter NEMA 34 AC-Servomotor, 440W, 48V, 1,4 Nm, 3000 U/min – für CNC-Fräse / Drehmaschine")

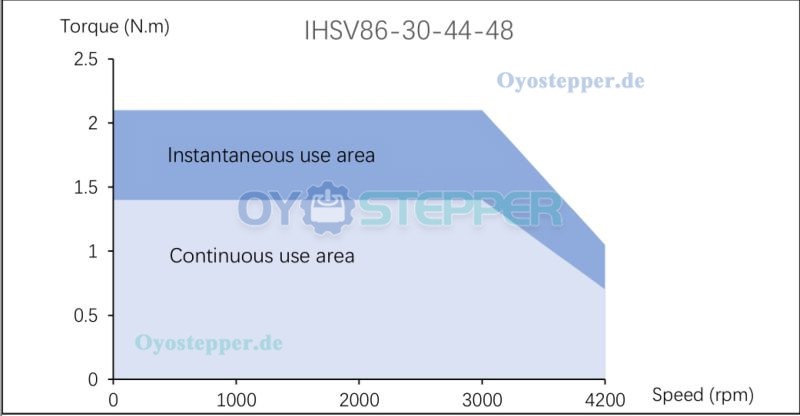

Torque diagram:
.jpg "JMC Integrierter NEMA 34 AC-Servomotor, 440W, 48V, 1,4 Nm, 3000 U/min – für CNC-Fräse / Drehmaschine")
| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 158 |
| Rahmengröße(mm) | 86 x 86 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 38 |
| Abtriebswellentyp | Passfedernut |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Gewicht(g) | 3.57 |
| Servomotor-Spezifikation | |
| Nennspannung | 48 |
| Nennstrom | 13.1 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung(W) | 440 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment(Nm) | 1.4 |
| Anzahl der Phasen | 3 Phasen |
| Mit Bremse | Ohne Bremse |
