JMC Integrierter NEMA 34 AC-Servomotor, 660W, 72V, 2,03 Nm, 13,1A, 3000 U/min, 86 × 86 mm
Der integrierte AC-Servomotor iHSV86 vereint Servoantrieb und Motor in einer Einheit. Die Ansteuerung erfolgt über Vektorregelung auf Basis eines DSP-Chips. Der Motor unterstützt drei Rückkopplungsschleifen (Positions-, Geschwindigkeits- und Stromregelung) und arbeitet vollständig digital im geschlossenen Regelkreis. Merkmale sind ein kompakter Aufbau, eine abgestimmte Reaktionsfähigkeit sowie ein vibrationsarmer Betrieb.
Elektrische Spezifikationen:
Modellnummer: IHSV86-30-66-72
Phasenzahl: 3
Leerlaufdrehzahl: 4200 U/min ±7 %
Nenndrehzahl: 3000 U/min ±7 %
Nenndrehmoment: 2,03 Nm (287,47 oz.in)
Nennspannung: 72 V
Nennstrom: 13,1 A
Leistung: 660 W
Isolationsklasse: B

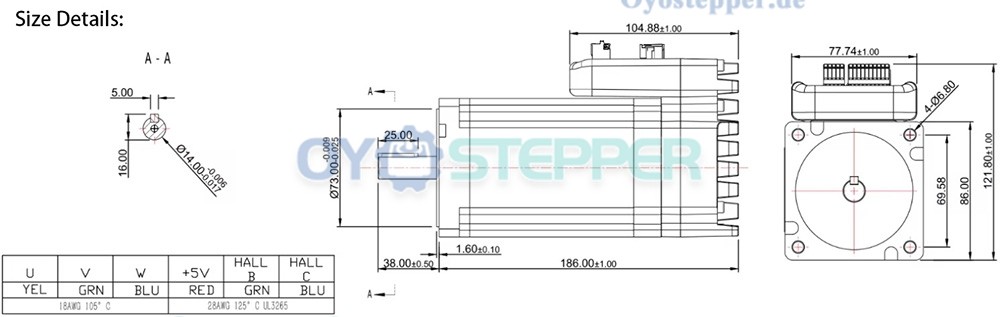

Mechanische Daten:
Rahmengröße: 86 × 86 mm
Gehäuselänge: 186 mm
Wellenlänge: 38 mm
Wellendurchmesser: 14 mm
Passfederlänge: 25 mm
Gewicht: 4,5 kg

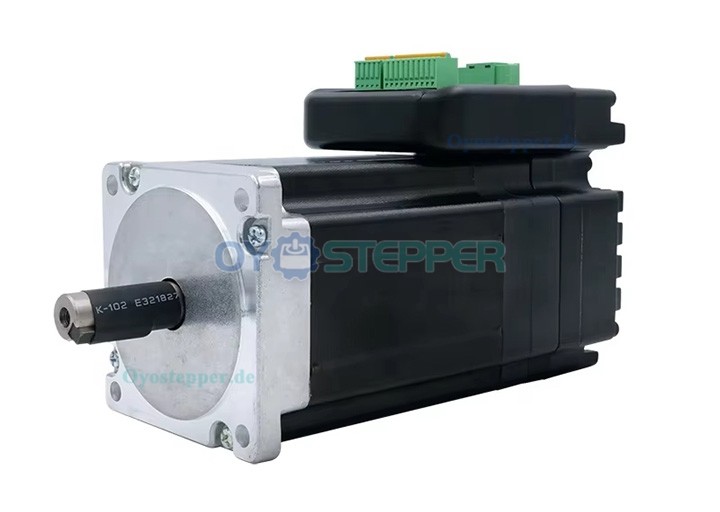

.jpg "JMC Integrierter NEMA 34 AC-Servomotor, 660W, 72V, 2,03 Nm, 13,1A, 3000 U/min, 86 × 86 mm")

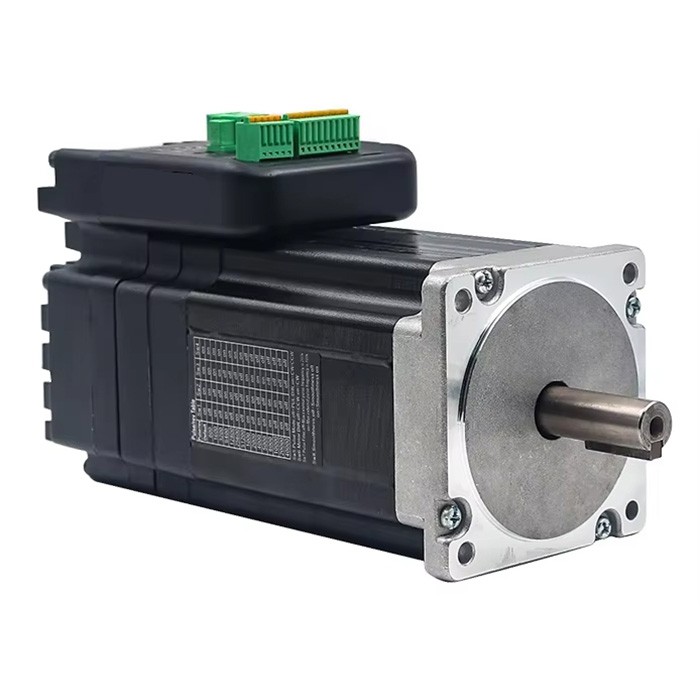

.jpg "JMC Integrierter NEMA 34 AC-Servomotor, 660W, 72V, 2,03 Nm, 13,1A, 3000 U/min, 86 × 86 mm")

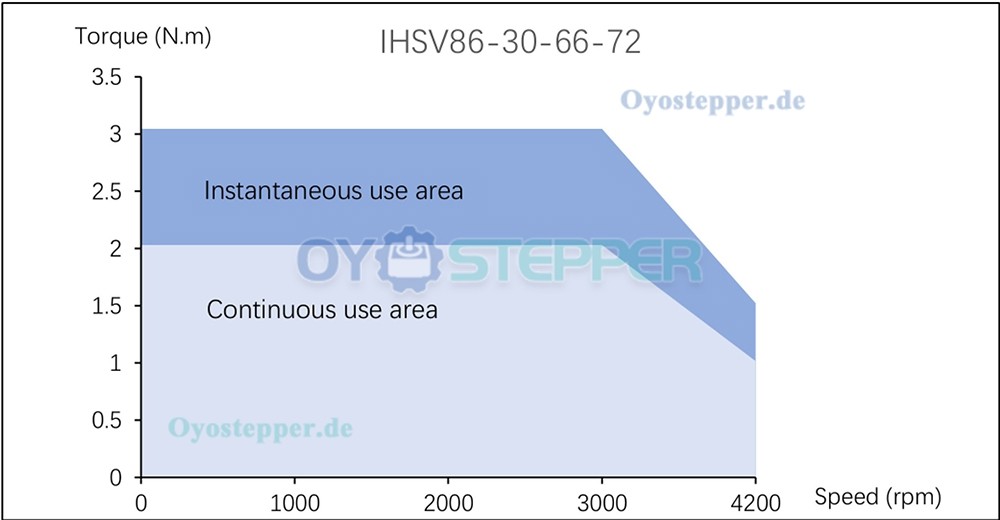

Torque diagram:
Note:If need software for this integrated servo motor ,please leave message.
| Servomotor-Spezifikation | |
|---|---|
| Nennleistung(W) | 660W |
| Nennspannung | 72 |
| Nennstrom | 13.1 |
| Leerlaufdrehzahl | 4200 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment(Nm) | 2.03 |
| Anzahl der Phasen | 3 Phasen |
| Mit Bremse | Ohne Bremse |
| Physikalische Spezifikation | |
| Keilnutlänge | 25 |
| Körper Länge(mm) | 186 |
| Rahmengröße(mm) | 86 x 86 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 38 |
| Abtriebswellentyp | Passfedernut |
| Einzelne Welle/Doppelwelle | Einzelwelle |
