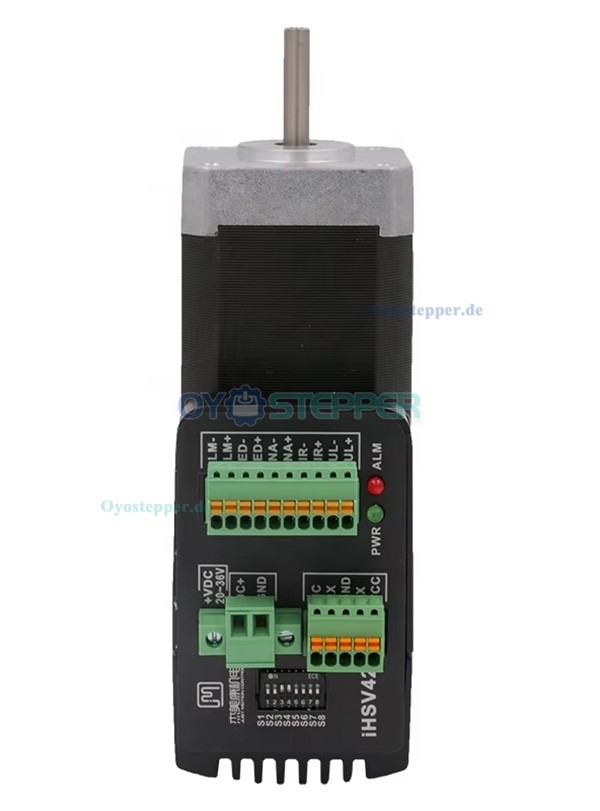

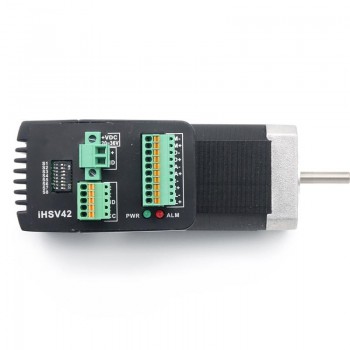

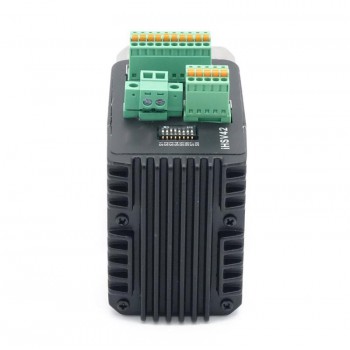

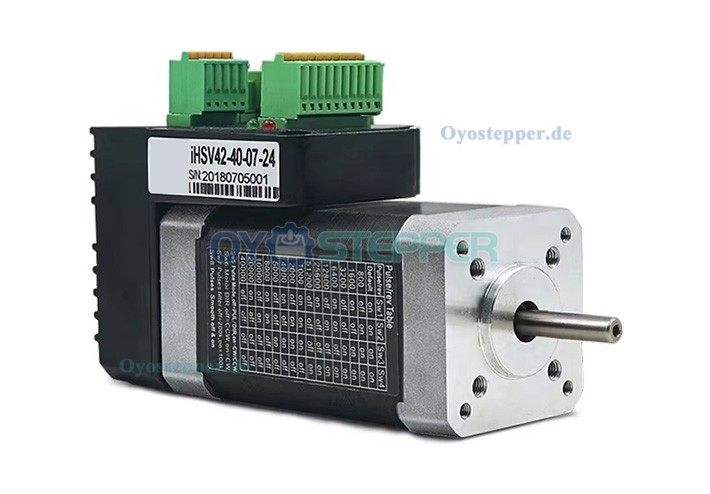

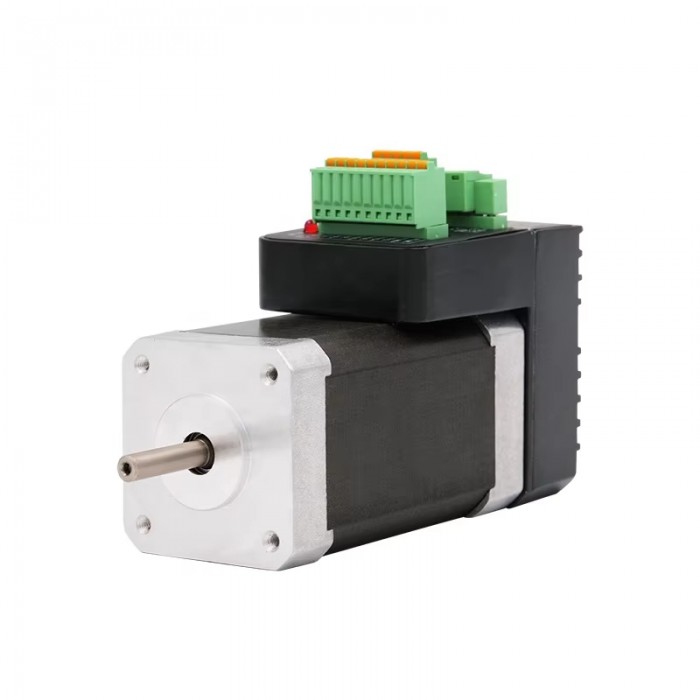

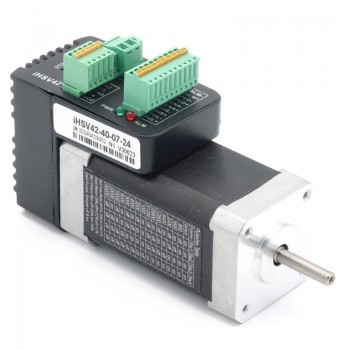

JMC NEMA 17 Integrierter AC-Servomotor, 78W, 24V, 0,185 Nm (26,19 oz.in), 52000 U/min, 42 × 42 mm
-
Handbücher und Dokumentation:
Datasheet:
Manual:
- Alle Leckereien Keine Tricks
- 6% Rabatt auf den Gesamtbetrag.
- GenieBen Sie Rabatt an der Kasse.
- Gültig bis 4. November 2025
JMC NEMA 17 Integrierter AC-Servomotor, 78W, 24V, 0,185 Nm (26,19 oz.in), 52000 U/min, 42 × 42 mm
Der integrierte AC-Servomotor iHSV42-40-07-24 vereint Servoantrieb und Motor in einem Gehäuse. Die Regelung erfolgt über eine Vektorsteuerung basierend auf DSP-Technologie. Das Gerät unterstützt drei einstellbare Rückkopplungsschleifen: Positions-, Geschwindigkeits- und Stromregelkreis. Die Serie iHSV ist auf zuverlässige Bewegungssteuerung bei kompakter Bauweise ausgelegt.
Elektrische Spezifikationen:
Herstellernummer: iHSV42-40-07-24
Phasenzahl: 3
Leerlaufdrehzahl: 4000 U/min ±7 %
Nenndrehzahl: 5200 U/min ±7 %
Nenndrehmoment: 0,185 Nm (26,19 oz.in)
Nennspannung: 24 V
Nennstrom: 3,5 A
Leerlaufstrom: 0,6 A
Ausgangsleistung: 78 W
Isolationsklasse: B；

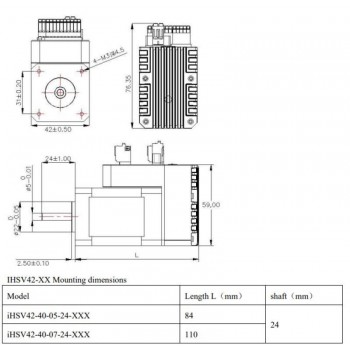

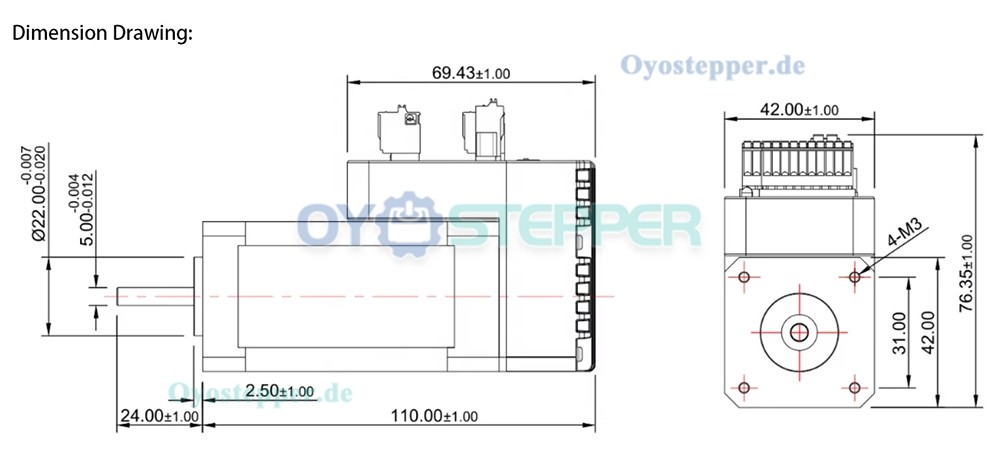

Mechanische Spezifikationen:
Rahmengröße: 42 × 42 mm
Gehäuselänge: 110 mm
Wellenlänge: 24 mm
Wellendurchmesser: 5 mm
Gewicht: 1,1 kg
.jpg "JMC NEMA 17 Integrierter AC-Servomotor, 78W, 24V, 0,185 Nm (26,19 oz.in), 52000 U/min, 42 × 42 mm")
.jpg "JMC NEMA 17 Integrierter AC-Servomotor, 78W, 24V, 0,185 Nm (26,19 oz.in), 52000 U/min, 42 × 42 mm")
.jpg "JMC NEMA 17 Integrierter AC-Servomotor, 78W, 24V, 0,185 Nm (26,19 oz.in), 52000 U/min, 42 × 42 mm")
.jpg "JMC NEMA 17 Integrierter AC-Servomotor, 78W, 24V, 0,185 Nm (26,19 oz.in), 52000 U/min, 42 × 42 mm")
.jpg "JMC NEMA 17 Integrierter AC-Servomotor, 78W, 24V, 0,185 Nm (26,19 oz.in), 52000 U/min, 42 × 42 mm")
.jpg "JMC NEMA 17 Integrierter AC-Servomotor, 78W, 24V, 0,185 Nm (26,19 oz.in), 52000 U/min, 42 × 42 mm")

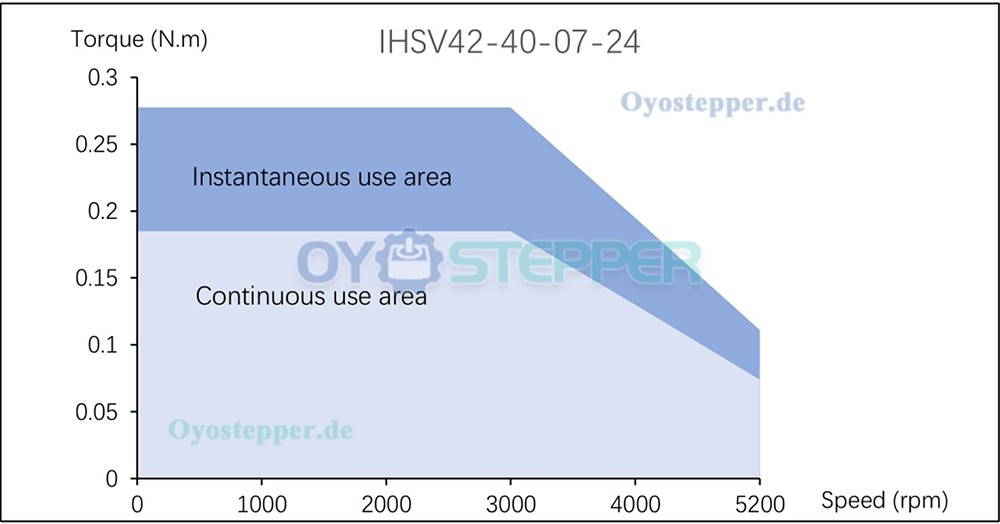

Torque diagram:
| Servomotor-Spezifikation | |
|---|---|
| Nennspannung | 24 |
| Nennstrom | 3.5 |
| Leerlaufdrehzahl | 5200 |
| Nennleistung(W) | 78 |
| Nenndrehzahl (U/min) | 4000 |
| Nenndrehmoment(Nm) | 0.185 |
| Anzahl der Phasen | 3 Phasen |
| Mit Bremse | Ohne Bremse |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 110 |
| Rahmengröße(mm) | 42 x 42 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Abtriebswellentyp | O |
| Einzelne Welle/Doppelwelle | Einzelwelle |
