OUKEDA NEMA 34 Schrittmotor mit Planetengetriebe, Untersetzung 5:1 / 10:1 / 20:1 / 50:1, 48V, 3000 U/min

OUKEDA NEMA 34 Schrittmotor mit Planetengetriebe, Untersetzung 5:1 / 10:1 / 20:1 / 50:1, 48V, 3000 U/min

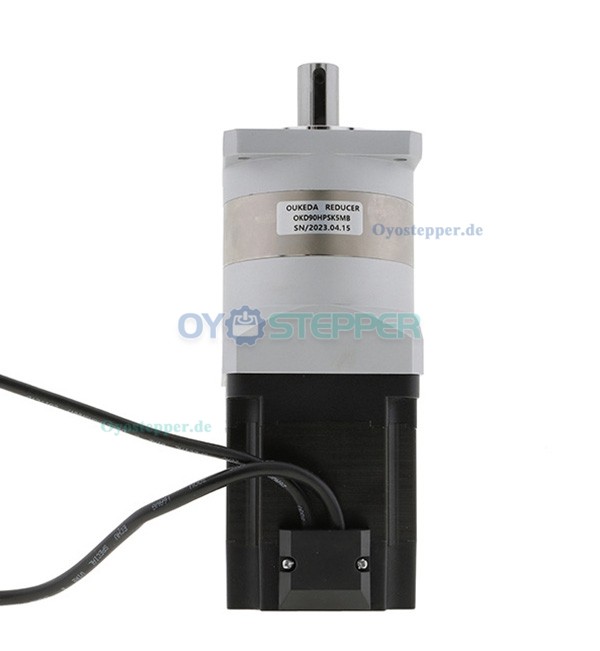

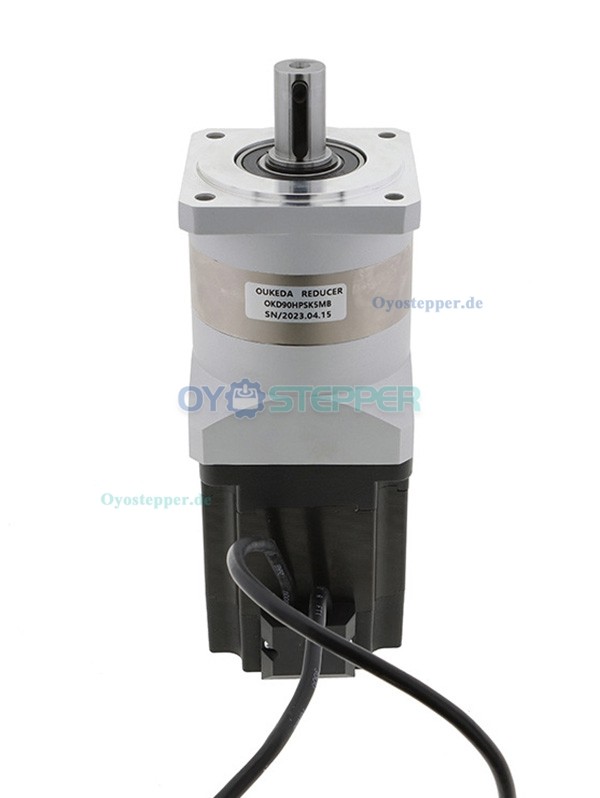

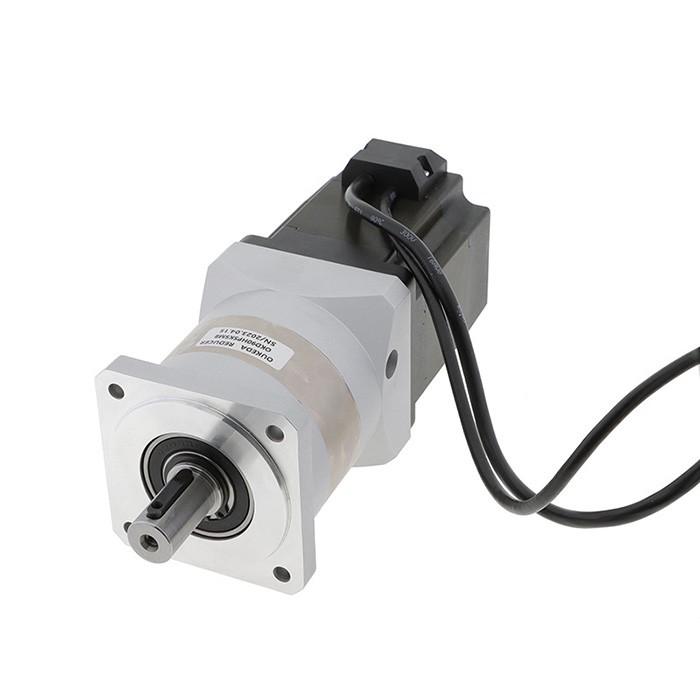

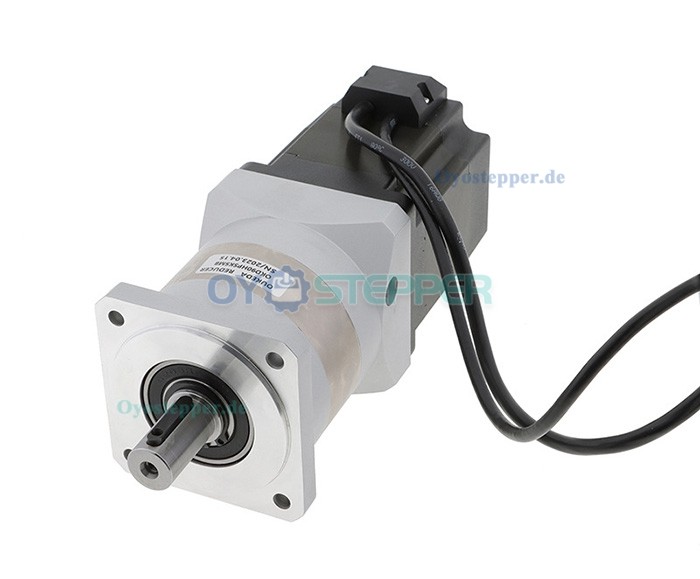

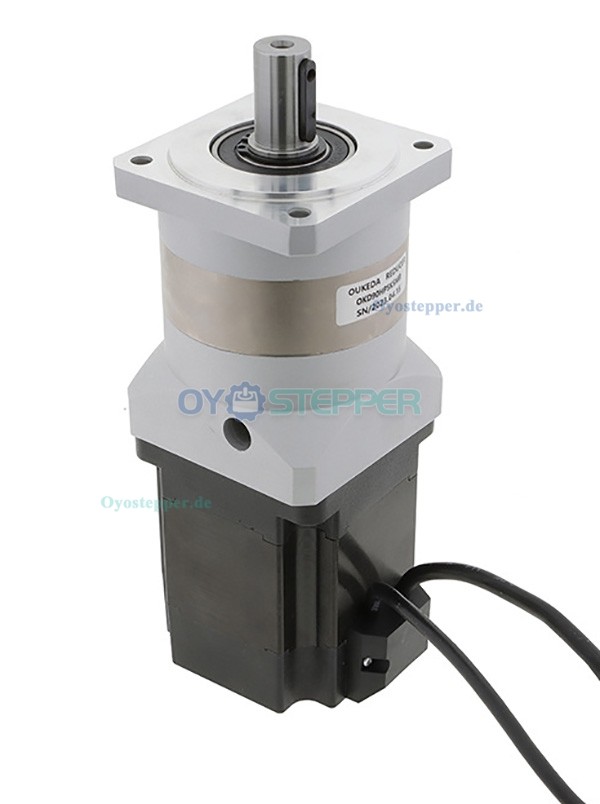

Der OUKEDA NEMA 34 Schrittmotor ist mit einem integrierten Planetengetriebe ausgestattet und bietet Übersetzungsverhältnisse von 5:1, 10:1, 20:1 oder 50:1. Der Motor arbeitet mit 48 V und erreicht eine Nenndrehzahl von bis zu 3000 U/min.

Schrittmotorspezifikationen:

Hersteller-Teilenummer: OK86BLS105-430A-SPL5G

Phasenanzahl: 3

Polzahl: 8

Schrittwinkel: 1,8°

Nennspannung: 48 V

Nennstrom: 0,6 A

Nenndrehmoment: 180 Ncm (254,90 oz.in)

Phasenwiderstand: 6,5 Ohm ± 10 %

Induktivität: 1,7 mH ± 20 % (1 kHz);

Technische Daten:

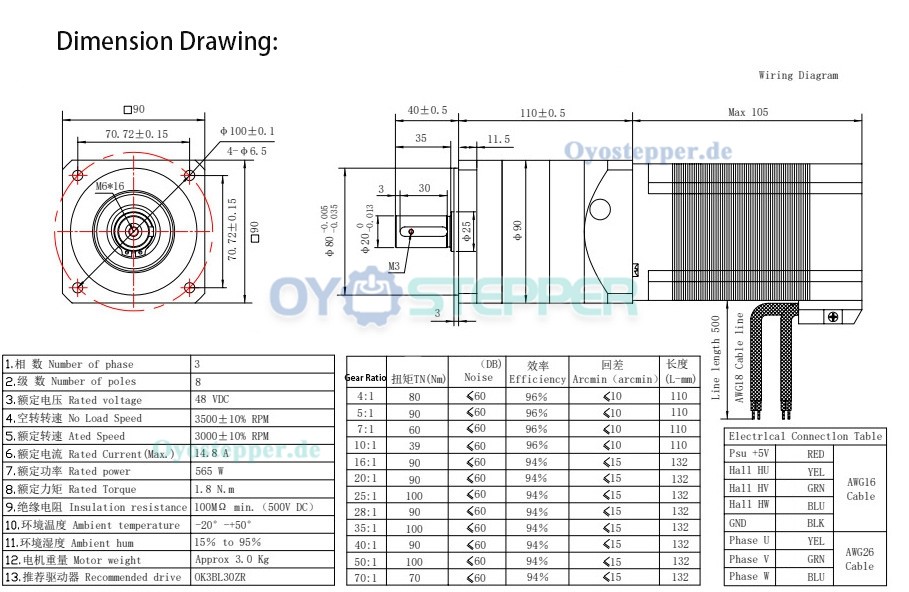

Rahmengröße: 86 x 86 mm

Gehäuselänge: 105 mm

Abtriebswellendurchmesser: Φ20 mm

Abtriebswellenlänge: 40 mm

Anzahl der Leitungen: 8

Leitungslänge: 500 mm

Gewicht: 3 kg;

Getriebespezifikationen:

Getriebetyp: Planetengetriebe

Übersetzungsverhältnis: 5:1/10:1/20:1/50:1

Wirkungsgrad: 94 %/96 %

Leerlaufspiel: <=10 Bogenminuten/ <=15 Bogenminuten

Lärm: <=60 dB

Wasserdichtigkeit: IP54

Technische Daten:

Rahmengröße: 90 x 90 mm

Getriebelänge: 110 mm

Abtriebswellentyp: Passfedernut

Abtriebswellendurchmesser: Φ20 mm

Abtrieb Schaftlänge: 40 mm;
