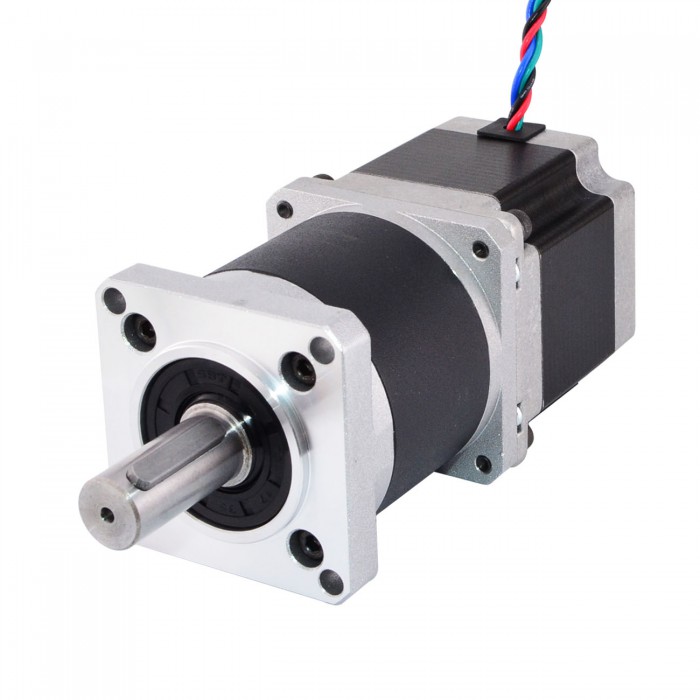

Nema 23 Bipolar Hybrid-Schrittmotor 146 oz.in mit Planetengetriebe mit 50:1

Nema 23 Bipolar Hybrid-Schrittmotor 146 oz.in mit Planetengetriebe mit 50:1
Artikelnummer:23HS22-2804S-HG50
Rezension schreiben
Preis:€89.56
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €85.08 5%
10 €83.30 7%
50 €80.60 10%
100 €76.13 15%
In den Warenkorb legen

Nema 23 Bipolar Hybrid-Schrittmotor 146 oz.in mit Planetengetriebe mit 50:1



Dieses Nema 23 Schrittmotor Bipolar mit  Planetengetriebe mit 50:1 mit 55 mm Gehäuse und einem Nennstrom von 2,8 A ausgestattet, das mit einem Planetengetriebe mit 61,65 mm Durchmesser und einem Übersetzungsverhältnis von 50:1 integriert ist.



Beschreibung:
Nema 23 Schrittmotor Bipolar mit Planetengetriebe mit 50:1
Nennspannung: 2,5 V
Standstrom: 2,8 A
Stall-Drehmoment: 146 oz.in.
Wellendurchmesser: 14 mm



Spezifikationen:
Rahmengröße: 57 x 57 mm
Motorlänge: 55 mm
Getriebelänge: 61,65 mm
Wellendurchmesser: Φ14mm
Schaftlänge: 34 mm
Nutlänge: 25 mm
Anzahl der Leitungen: 4
Leitungslänge: 320 mm
Gewicht: 1800 g



Verbindung

A+
A-
B+
B-
Schwarz
Grün
Rot
Blau



Ressourcen

Précédent: Nema 23 Schrittmotor 20:1 Planetengetriebe 0.09 Grad 103Ncm 2.8A Bipolar Nema23 Getriebe Schrittmotor
Suivant: Nema 23 Bipolar Getriebe Schrittmotor mit 100:1 Planetengetriebe 2,5V 2,8A 57 x 57mm
Getriebespezifikation
Zahnspiel bei Nulllast(Max.°) 0.25
Wirkungsgrad 90%
Übersetzungsverhältnis 50:1
Länge des Getriebes(mm) 61.65
Getriebetyp Planeten
Max. Zulässiges Drehmoment(Ncm) 2500
Max. Zulässiges Drehmoment(oz.in) 3540.3
Moment Zulässiges Drehmoment(Ncm) 5664.5
Maximale radiale Belastung der Welle(N) 400
Spezifikation
Induktivität(mH) 2.8
Leitungslänge(mm) 320
Nema Größe Nema 23
Anzahl der Leiter 4
Phasenwiderstand(ohm) 0.9
Nennstrom (A) 2.8
Schaftdurchmesser(mm) 14
Schaftlänge(mm) 34
Bipolar/Unipolar Bipolar
Haltemoment ohne Getriebe(Ncm) 103
Haltemoment ohne Getriebe(oz.in) 145.86
Motorlänge(mm) 55
Einzelne Welle/Doppelwelle Einzelne Welle
Abtriebswellentyp Keilnut
Physikalische Spezifikation
Gewicht(g) 1800
