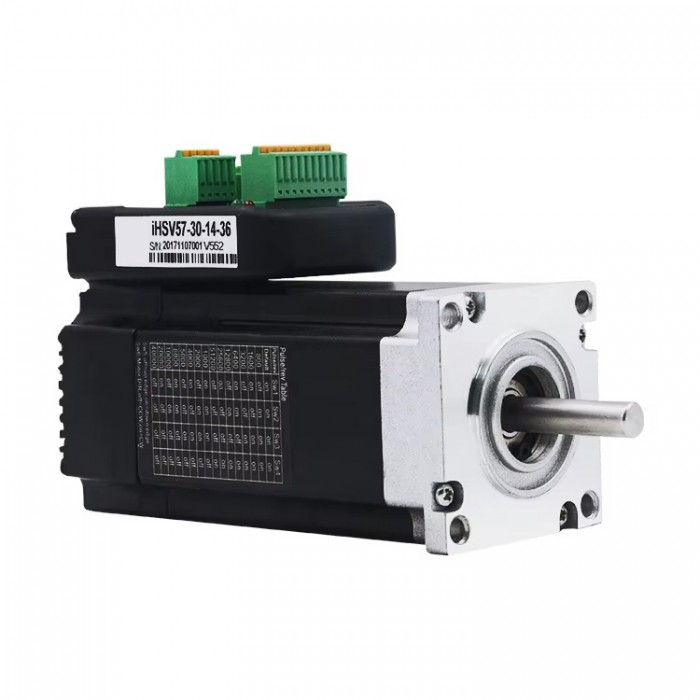

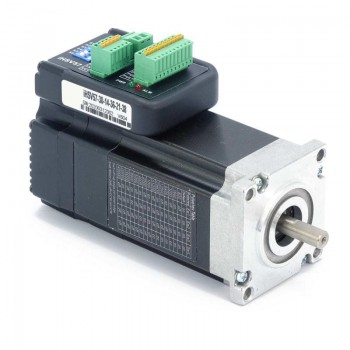

JMC NEMA 23 Integrierter AC-Servomotor, 140W, 36V, 0,45 Nm, 5,4A, 3-Phasen, 3000 U/min, 57 × 57 mm

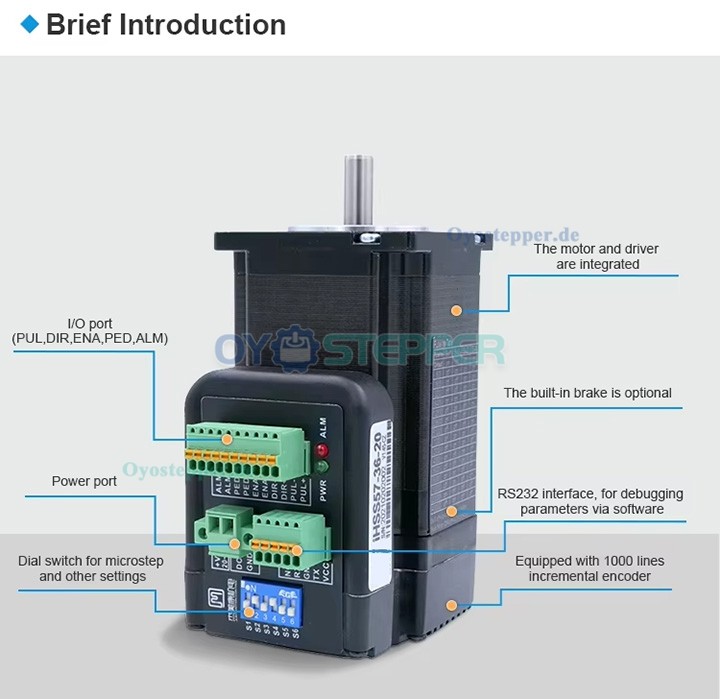

Der integrierte AC-Servomotor iHSV57-30-14-36 kombiniert Antrieb und Motor in einem kompakten Aufbau. Die Regelung basiert auf einer Vektorsteuerung mit DSP-Technologie und unterstützt drei Rückkopplungsschleifen: Positions-, Geschwindigkeits- und Stromregelkreis. Die Serie iHSV57 ist auf gleichmäßiges Laufverhalten und funktionale Integration ausgelegt.
Elektrische Spezifikationen:
Herstellernummer: iHSV57-30-14-36
Phasenzahl: 3
Leerlaufdrehzahl: 4200 U/min ±7 %
Nenndrehzahl: 3000 U/min ±7 %
Nenndrehmoment: 0,45 Nm (63,72 oz.in)
Nennspannung: 36 V
Nennstrom: 5,4 A
Leerlaufstrom: 0,55 A
Ausgangsleistung: 140 W
Isolationsklasse: B；

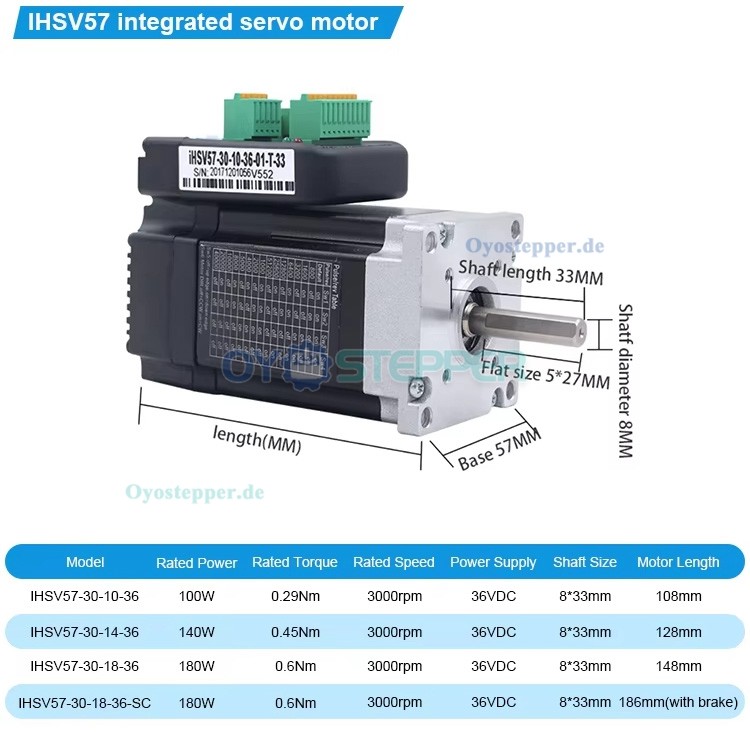

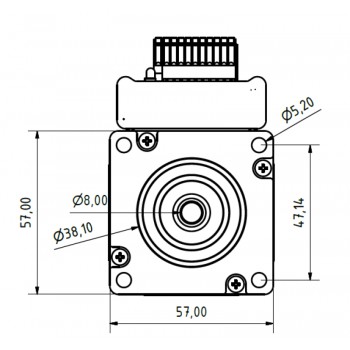

Mechanische Spezifikationen:
Rahmengröße: 57 × 57 mm
Gehäuselänge: 128 mm
Wellenlänge: 33 mm
Wellendurchmesser: 8 mm
D-Flächenlänge: 27 mm
Gewicht: 1,4 kg
.jpg "JMC NEMA 23 Integrierter AC-Servomotor, 140W, 36V, 0,45 Nm, 5,4A, 3-Phasen, 3000 U/min, 57 × 57 mm")
.jpg "JMC NEMA 23 Integrierter AC-Servomotor, 140W, 36V, 0,45 Nm, 5,4A, 3-Phasen, 3000 U/min, 57 × 57 mm")
.jpg "JMC NEMA 23 Integrierter AC-Servomotor, 140W, 36V, 0,45 Nm, 5,4A, 3-Phasen, 3000 U/min, 57 × 57 mm")
.jpg "JMC NEMA 23 Integrierter AC-Servomotor, 140W, 36V, 0,45 Nm, 5,4A, 3-Phasen, 3000 U/min, 57 × 57 mm")

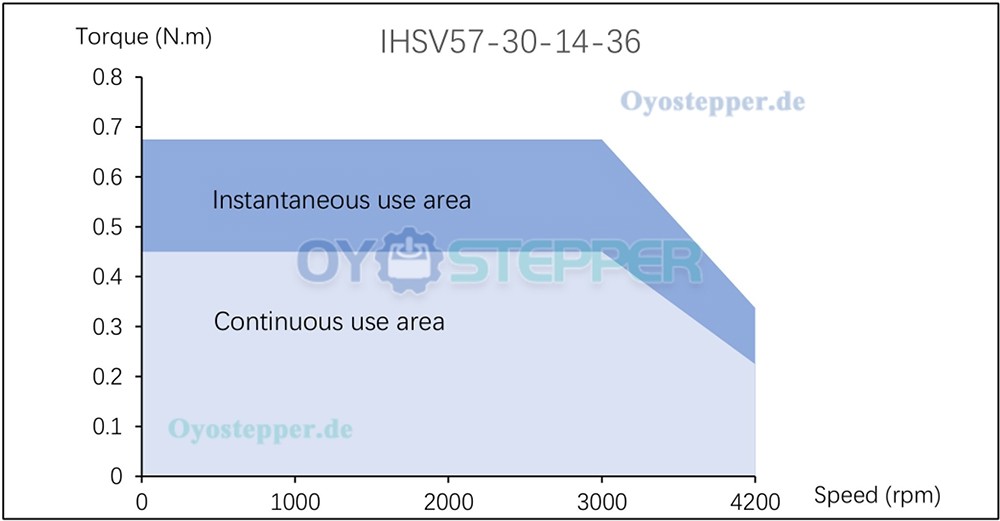

Torque diagram:
| Servomotor-Spezifikation | |
|---|---|
| Nennspannung | 36 |
| Nennstrom | 0.55 |
| Leerlaufdrehzahl | 4200 |
| Nennleistung(W) | 140 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment(Nm) | 0.45 |
| Anzahl der Phasen | 3 Phasen |
| Mit Bremse | Ohne Bremse |
| Physikalische Spezifikation | |
| D-Schnittlänge | 27 |
| Körper Länge(mm) | 128 |
| Rahmengröße(mm) | 57 x 57 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 33 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
