NMRV030 Schneckengetriebe 5:1 / 10:1 / 20:1 / 30:1 / 50:1 für NEMA 23 Schrittmotor / Servomotor

NMRV030 Worm Gearbox 5:1 10:1 20:1 30:1 50:1 Gear Speed Reducer Fit Nema 23 Stepper / Servo Motor

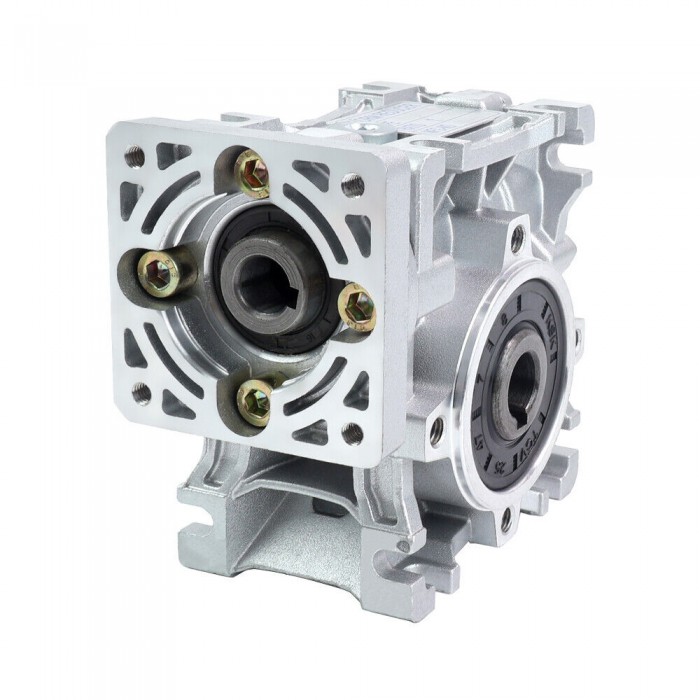

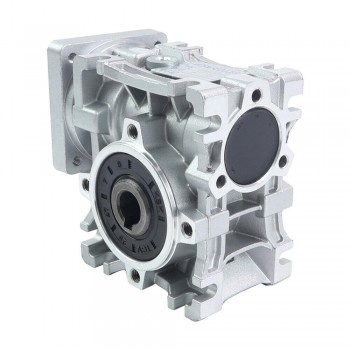

Dieses Schneckengetriebe ist für NEMA-23-Schrittmotoren oder andere Motoren mit einem Gehäusemaß von 57 mm × 57 mm konzipiert. Die Abtriebswelle ist um 90 Grad zur Antriebswelle versetzt. Neben dem größeren Gehäuse verfügt die Einheit über eine weitgehend geschlossene Bauform ohne sichtbare Spalte. Dadurch kann der Schmierstoff im Inneren verbleiben und die Wartungsanforderung reduziert werden.

Merkmale:

Schneckenrad aus Bronze Cu Sn12 Ni2 (nach UNI7013-10)

Aluminiumgehäuse ist mit synthetischem Öl befüllt

Für verschiedene Einbaulagen geeignet, ohne Anpassung der Schmierölmenge erforderlich

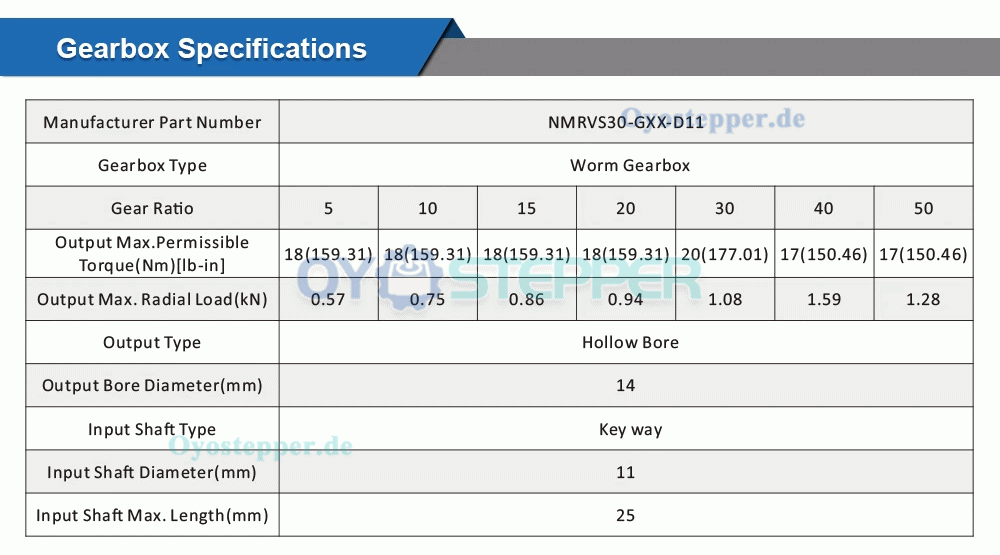

Technische Daten:
Typ: Schneckengetriebe

Übersetzungsverhältnis: 5:1 / 7,5:1 / 10:1 / 15:1 / 20:1 / 30:1 / 50:1

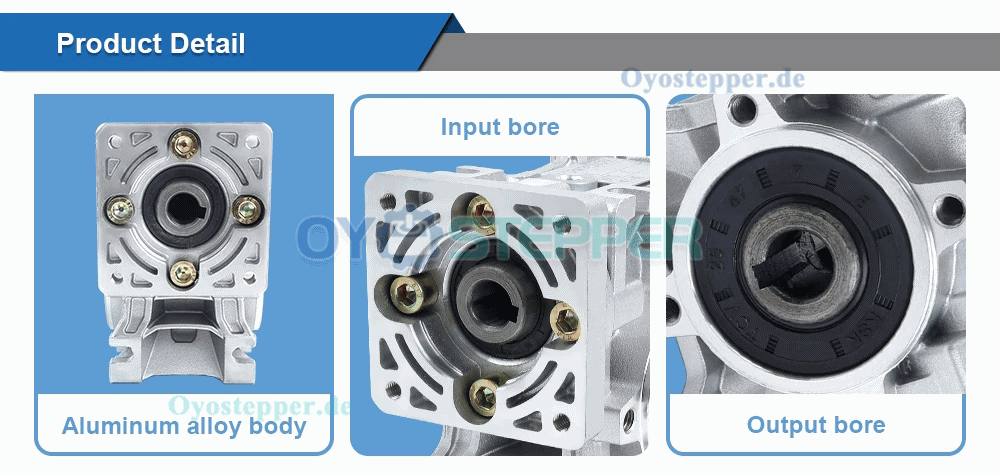

Eingangswelle: Mit Passfedernut

Eingangswellendurchmesser: 11 mm

Ausgangstyp: Hohlwelle

Ausgangsbohrungsdurchmesser: 14 mm

Eingangsflanschmodell: NEMA 23

Anwendung: Geeignet für Servo- und Schrittmotoren;

Lieferumfang:
1 × Schneckengetriebe NMRVS030 (Übersetzung je nach Auswahl: 5:1 / 10:1 / 20:1 / 30:1 / 50:1)

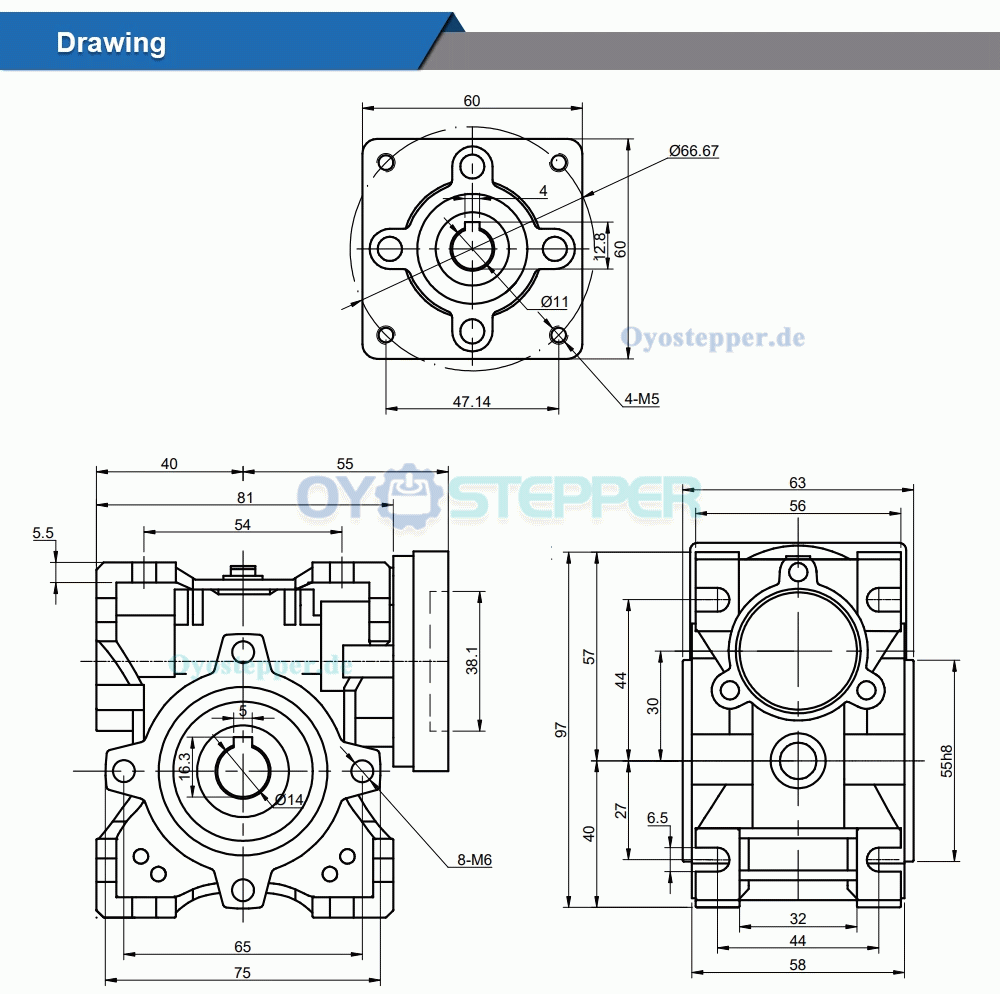

1 × Getriebedatenblatt

Note

Recommend Input Speed <=1500rpm.

Due to high backlash, worm gearboxes are not suitable for positioning applications.

Worm gearboxes are generally recommended to use B3 installation type, if you use other installation types, please contact us for customization.
