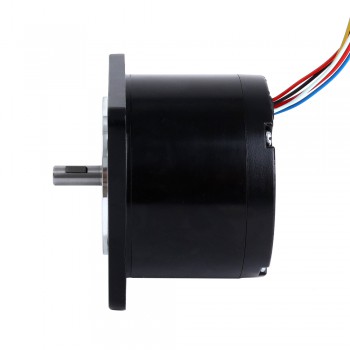

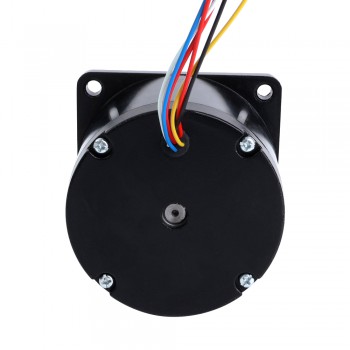

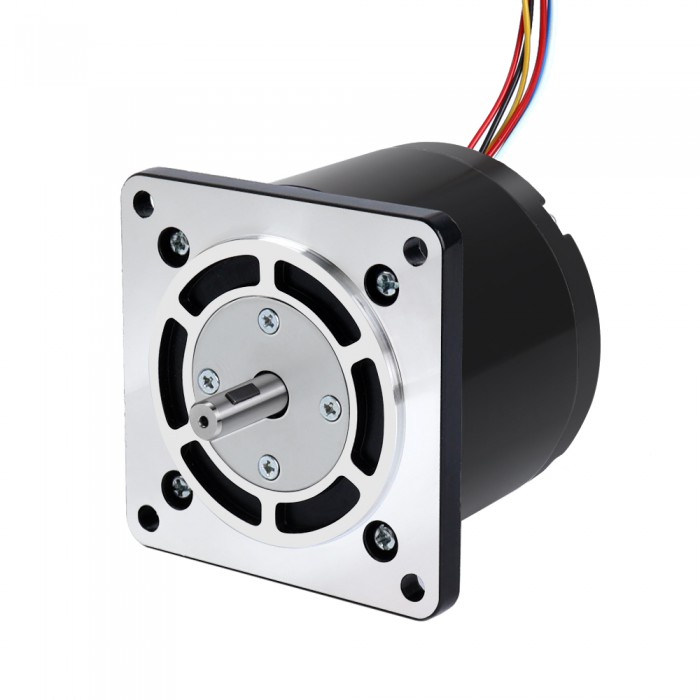

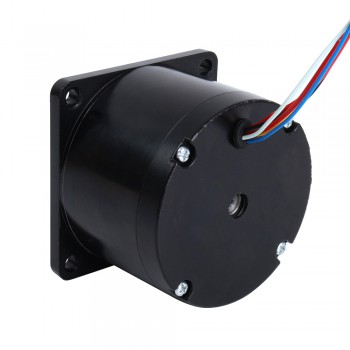

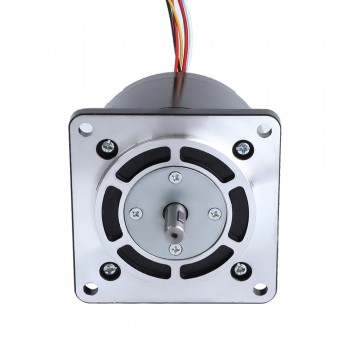

5-Phasen Reluktanz-Schrittmotor Schrittmotor mit variabler Reluktanz, 3,2Nm, 3A, Ø9 mm, 90 x 90mm
- Handbücher und Dokumentation:
5-Phasen Reluktanz-Schrittmotor Schrittmotor mit variabler Reluktanz, 3,2Nm, 3A, Ø9 mm, 90 x 90mm
Dies ist ein 5-Phasen-Schrittmotor mit variabler Reluktanz, einem Nennstrom von 3,0 A und einem Haltemoment von 3,2 Nm. Aufgrund seines einfachen Aufbaus, seiner Eignung für den Betrieb bei höheren Drehzahlen sowie der kompakten Bauweise mit hoher Leistungsdichte kann dieser Motortyp in Anwendungen eingesetzt werden, bei denen eine platzsparende Integration sowie wartungsfreundliche Konstruktion erforderlich sind.
Elektrische Spezifikationen:
Hersteller-Teilenummer: 35VR26-3005S
Phasenanzahl: 5
Schrittwinkel: 0,36 ° / 0,72 °
Haltemoment: 3,2 Nm (453,16 oz.in)
Nennstrom/Phase: 3,0 A
Phasenwiderstand: 0,86 Ω
Induktivität: 16 mH ±16 % (1 kHz)；
Mechanische Spezifikationen:
Flanschmaß: 90 × 90 mm
Gehäuselänge: 67 mm
Wellendurchmesser: 9 mm
Wellenlänge: 27 mm
Anschlussleitungen: 6
Kabellänge: 300 mm
Gewicht: 1,82 kg
Verbindung
| Pin | 0 | A | B | C | D | E |
| Farbe | Rot | Rot | Gelb | Blau | Weiß | Schwarz |
| Länge | 300mm | 280mm | 280mm | 280mm | 280mm | 280mm |
| Elektrische Spezifikation | |
|---|---|
| Induktivität(mH) | 16 |
| Anzahl der Phasen | 5 |
| Haltemoment (Ncm) | 320 |
| Haltemoment (oz.in) | 453.16 |
| Phasenwiderstand(ohm) | 0.86 |
| Nennstrom (A) | 3.0 |
| Schrittwinkel(Grad) | 0.36/0.72 |
| Isolationsklasse | B 130C(266F) |
| Produkttyp | Variable Reluctance Motor |
| Offener Kreislauf/Geschlossener Kreislauf | Offener Regelkreis |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 67 |
| Rahmengröße(mm) | Nema 35 (Φ90) |
| Leitungslänge(mm) | 300 |
| Schaftdurchmesser(mm) | 9 |
| Schaftlänge(mm) | 27 |
| Gewicht(g) | 1820 |
