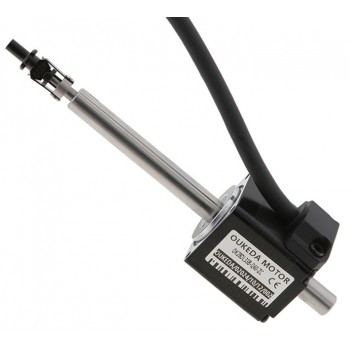

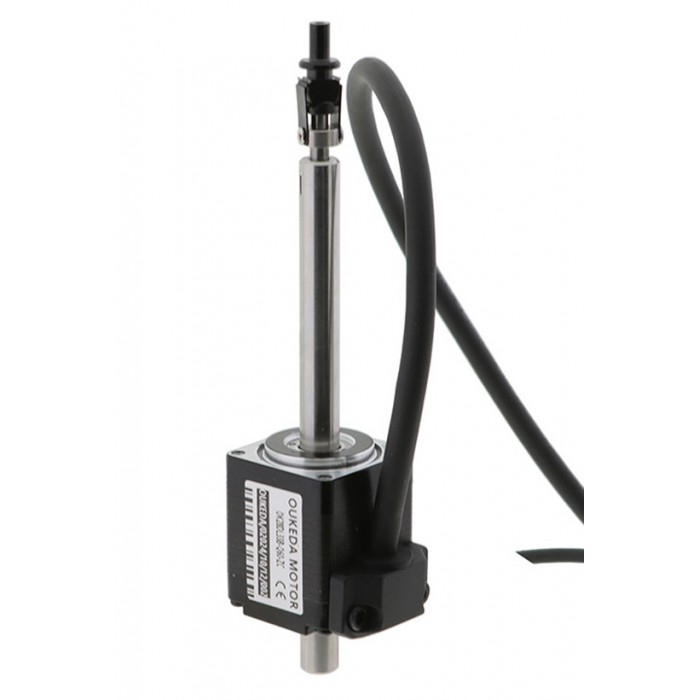

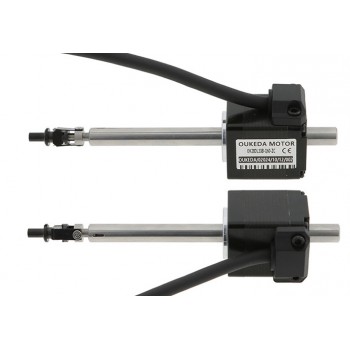

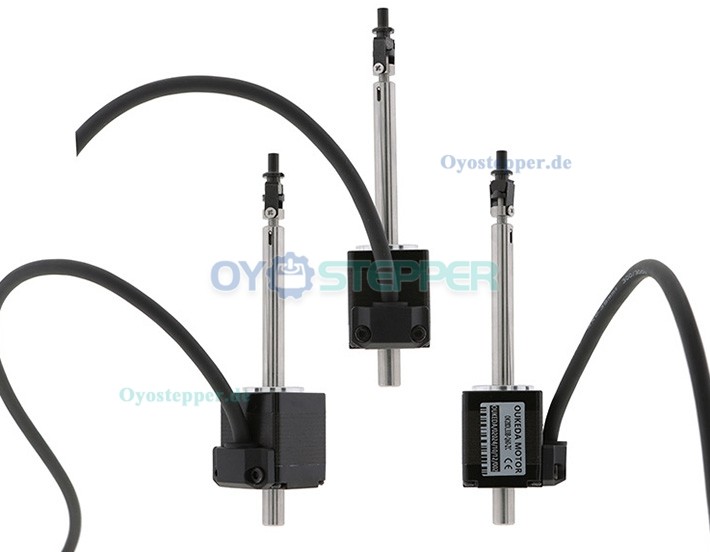

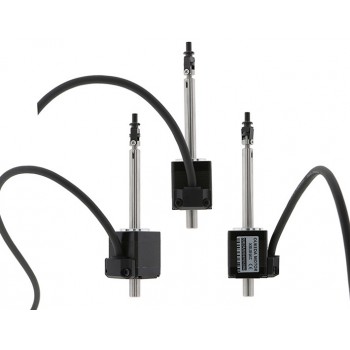

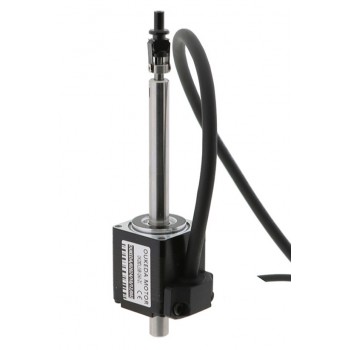

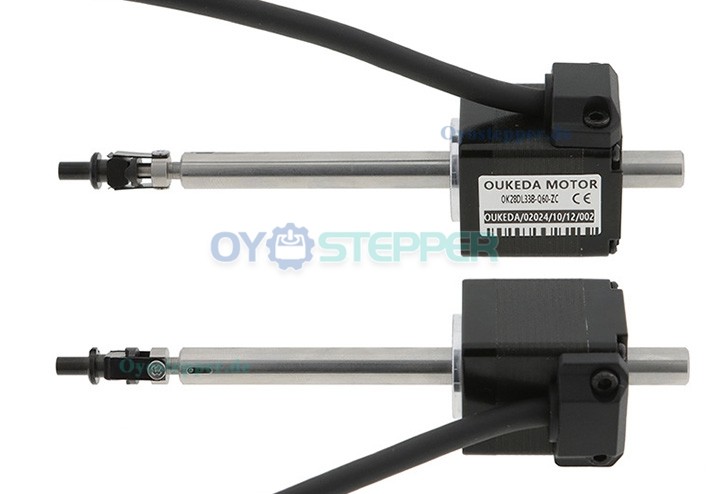

Oukeda NEMA 11 Schrittmotor, 1,8°, 6,8 Ncm, 28 × 28 mm, für Yamaha IC-Brennmaschine / Etikettiermaschine
Oukeda NEMA 11 Schrittmotor, 1,8°, 6,8 Ncm, 28 × 28 mm für Yamaha IC-Brennmaschine / Etikettiermaschine
Der OUKEDA NEMA 11 Schrittmotor mit einem Schrittwinkel von 1,8° und einem Haltemoment von 6,8 Ncm verfügt über ein kompaktes Gehäuse mit den Abmessungen 28 × 28 mm. Er eignet sich für den Einsatz in Anwendungen wie Yamaha IC-Brennmaschinen oder Etikettieranlagen.
Elektrische Spezifikationen
Hersteller-Teilenummer: OK20HC38-22NK1
Motortyp: Bipolarer Schrittmotor
Phasenanzahl: 2
Schrittwinkel: 1,8°
Haltemoment: 6,8 Ncm (9,62 oz.in)
Phasenspannung: 2,1 V
Nennstrom / Phase: 1 A
Phasenwiderstand: 2,1 Ω ±10 %
Induktivität: 1,5 mH ±20 % (bei 1 kHz)；

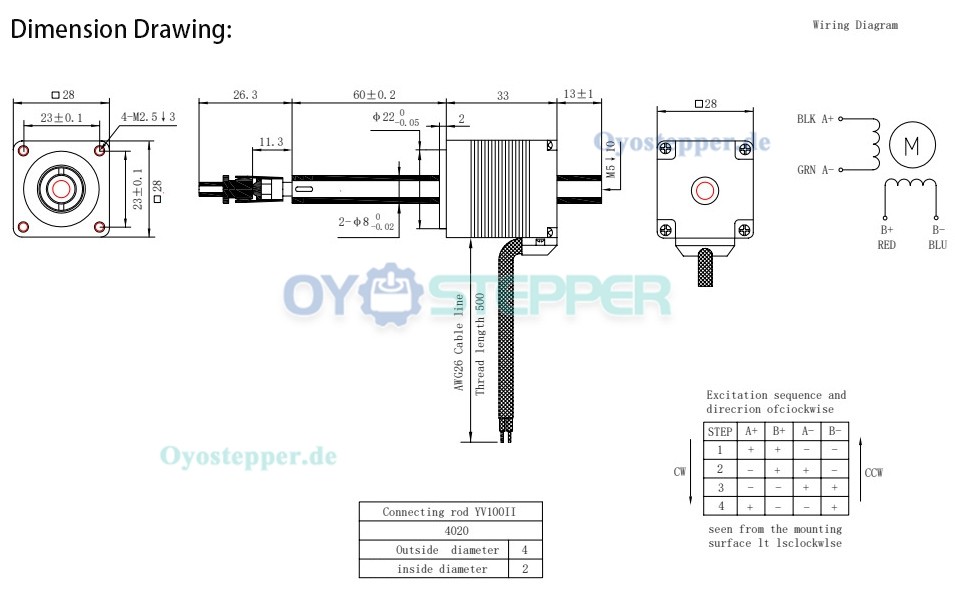

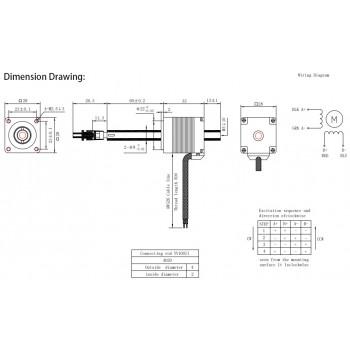

Mechanische Spezifikationen：
Rahmengröße: 28 × 28 mm
Gehäuselänge: 33 mm
Vorderer Wellendurchmesser: 8 mm
Vordere Wellenlänge: 60 mm
Hintere Wellenlänge: 13 mm
Außendurchmesser der Antriebsstange: 4 mm
Innendurchmesser der Antriebsstange: 2 mm
Anzahl der Leitungen: 4
Leitungslänge: 500 mm
Gewicht: 110 g
.jpg "Oukeda NEMA 11 Schrittmotor, 1,8°, 6,8 Ncm, 28 × 28 mm, für Yamaha IC-Brennmaschine / Etikettiermaschine")
.jpg "Oukeda NEMA 11 Schrittmotor, 1,8°, 6,8 Ncm, 28 × 28 mm, für Yamaha IC-Brennmaschine / Etikettiermaschine")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 6.8 |
| Haltemoment (oz.in) | 9.62 |
| Anzahl der Phasen | 2 |
| Schrittwinkel(Grad) | 1.8 |
| Offener Kreislauf/Geschlossener Kreislauf | Offener Regelkreis |
| Physikalische Spezifikation | |
| Leitungslänge(mm) | 33 |
| Einzelne Welle/Doppelwelle | Dual Shaft |
| Gewicht(g) | 110g |
| Länge der Eingangswelle(mm) | 13 |
| Durchmesser der Abtriebswelle(mm) | 8 |
| Länge der Abtriebswelle(mm) | 60 |
| Rahmengröße(mm) | 28x28 |
| Abtriebswellentyp | O |
