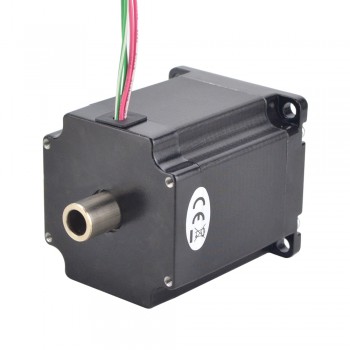

Doppelwelle Hohlwelle Nema 23 Schrittmotor 1.8 Grad 1.45 Nm 2.0A 4 Drähte Bipolar Schrittmotor
Doppelwelle Hohlwelle Nema 23 Schrittmotor 1.8 Grad 1.45 Nm 2.0A 4 Drähte Bipolar Schrittmotor
Elektrische Spezifikation
- Hersteller #: 23HS26-2004H
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 1.45 Nm(205.38oz.in)
- Strom: 2.0 A
- Phasenwiderstand: 2.15 ohms± 10%
- Induktivität: 6.9 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 57 x 57 mm
- Körper Länge: 65 mm
- Äußerer Wellendurchmesser: Φ12 mm
- Innenwellendurchmesser: Φ8 mm
- Länge desVorderen Schafts: 25 mm
- Hintere Schaftlänge: 13 mm
- Anzahl Leiter: 4
- Leitungslänge: 310 mm
- Gewicht: 0.98 kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
RED/WHI
|
GRN/WHI
|
GRN
|
Ressourcen
Vollständiges Datenblatt: 23HS26-2004H.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 145 |
| Haltemoment (oz.in) | 205.38 |
| Induktivität(mH) | 6.9 |
| Phasenwiderstand(ohm) | 2.15 |
| Nennstrom (A) | 2.0 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 65 |
| Rahmengröße(mm) | 57 x 57 |
| Leitungslänge(mm) | 310 |
| Anzahl der Leiter | 4 |
| Abtriebswellentyp | Hohlwellen |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Gewicht(g) | 980 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
