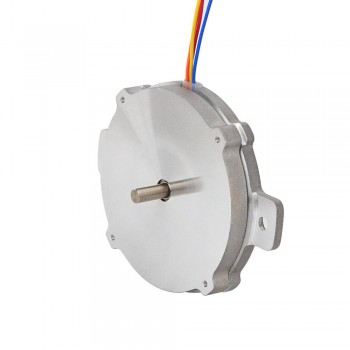

Runder Typ Nema 24 Pfannkuchenmotor1.8deg 6Ncm 4 Drähte Bipolarer Schrittmotor
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Weihnachts-Sonderangebot 2025:
- 6% Rabatt auf den Gesamtbetrag
- Genießen Sie Rabatt an der Kasse
- Gutscheincode nicht erforderlich!
- Gültig bis 5. Januar 2026
- Hinweis: Kein Gutscheincode erforderlich, bitte direkt bestellen!
Preis:€28.91
Das könnte Sie auch interessieren
Runder Typ Nema 24 Pfannkuchenmotor1,8Grad 6Ncm 4 Drähte Bipolarer Schrittmotor
Dieser bipolare Nema 24 pfannkuchen-schrittmotor mit einem Schrittwinkel von 1,8 Grad und einer Größe von & PHgr; 60 × 9,6 mm. Es hat 4 Drähte, jede Phase zieht 1 A, mit Haltemoment 6 Ncm (8.498 oz.in).
Elektrische Spezifikation
Hersteller-Teilenummer: 24HR04-1004S
Motortyp: Bipolarer Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 6 Ncm (8.498 oz.in)
Nennstrom/Phase: 1 A
Phasenwiderstand: 3,6 Ohm
Induktivität: 1,8 mH ± 20 % (1 KHz);
Physikalische Spezifikation
Rahmengröße: Φ60 mm
Körperlänge: 9,6 mm
Wellendurchmesser: Φ4 mm
Schaftlänge: 10 mm
Anzahl der Leitungen: 4
Leitungslänge: 300 mm
Gewicht: 79,6 g;
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Blau
|
Orange
|
Gelb
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 6 |
| Haltemoment (oz.in) | 8.498 |
| Induktivität(mH) | 1.8 |
| Phasenwiderstand(ohm) | 3.6 |
| Nennstrom (A) | 1 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 9.6 |
| Rahmengröße(mm) | Φ60 |
| Leitungslänge(mm) | 300 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 4 |
| Schaftlänge(mm) | 10 |
| Abtriebswellentyp | O |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
