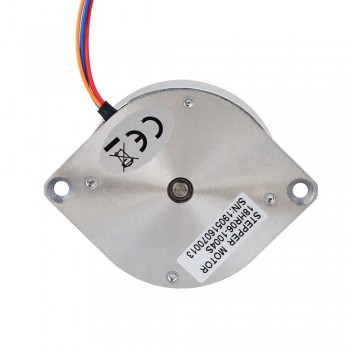

Runder Nema 18 Pfannkuchen-Schrittmotor 1.8deg 9Ncm Φ46x16mm 4 Drähte Bipolar Pfannkuchen

Runder Nema 18 Pfannkuchen-Schrittmotor 1.8deg 9Ncm Φ46x16mm 4 Drähte Bipolar Pfannkuchen
Artikelnummer:18HR06-1004S
Rezension schreiben
Preis:€24.29
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €23.08 5%
10 €22.59 7%
50 €21.86 10%
100 €20.65 15%
In den Warenkorb legen

Dieser bipolare Pancake Nema 18 Schrittmotor mit einem Schrittwinkel von 1,8 Grad und einer Größe von & PHgr; 46 × 16 mm. Es hat 4 Drähte, jede Phase zieht 1 A, mit Haltemoment 9 Ncm(12.748 oz.in).



Elektrische Spezifikation

  • Hersteller #: 18HR06-1004S
  • Motorentyp: Bipolar
  • Schrittwinkel: 1.8 Grad
  • Haltemoment: 9 Ncm(12.748 oz.in)
  • Strom: 1 A
  • Phasenwiderstand: 2.8 ohms
  • Induktivität: 2.4 mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße:> Φ46 mm
  • Körper Länge: 16 mm
  • Schaftdurchmesser: Φ4 mm
  • Schaftlänge: 10 mm
  • Anzahl Leiter: 4
  • Leitungslänge: 300 mm
  • Gewicht: 103 g

Verbindung

A+
A-
B+
B-
Rot
Blau
Orange
Gelb



Ressourcen

Précédent: Runder Typ Nema 24 Pfannkuchenmotor1.8deg 6Ncm 4 Drähte Bipolarer Schrittmotor
Suivant: Nema 52 3-Phasen Schrittmotor Bipolar 1,2 Grad 36 Nm 5.0A Hybrid-Schrittmotor 3 Drähte 130 x 130 mm
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment (Ncm) 9
Haltemoment (oz.in) 12.748
Induktivität(mH) 2.4
Phasenwiderstand(ohm) 2.8
Nennstrom (A) 1
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 16
Rahmengröße(mm) Φ46
Leitungslänge(mm) 300
Anzahl der Leiter 4
Schaftdurchmesser(mm) 4
Schaftlänge(mm) 10
Abtriebswellentyp O
Einzelne Welle/Doppelwelle Einzelne Welle
  • Stecker: Molex, Harwin, Tyco/AMP, JST etc.
  • Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
  • Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
  • Wicklung: Widerstand, Induktivität, Nennstrom, usw.
