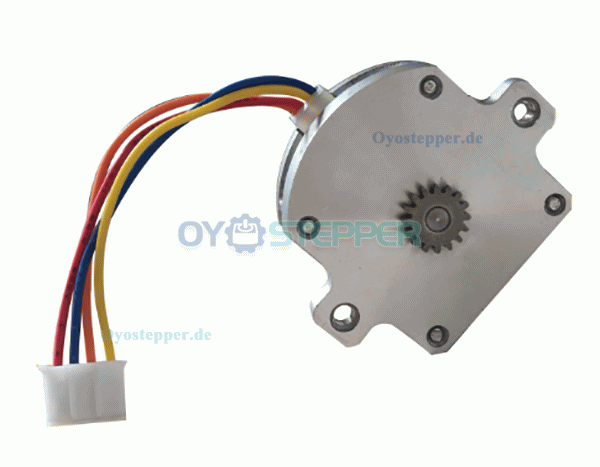

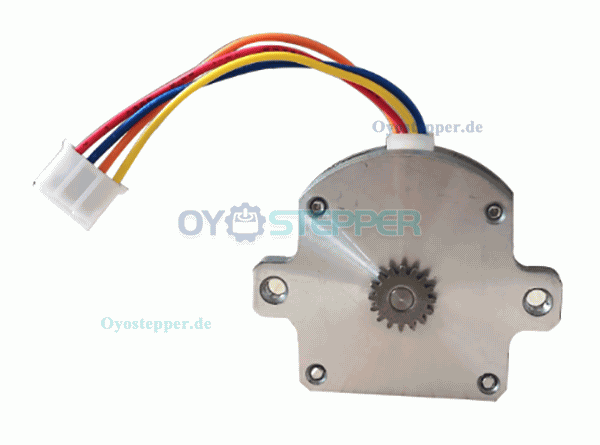

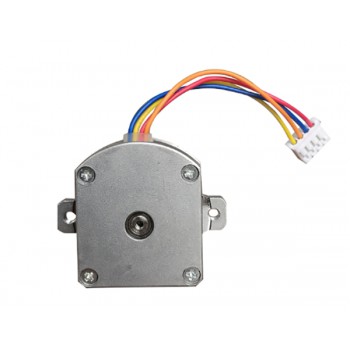

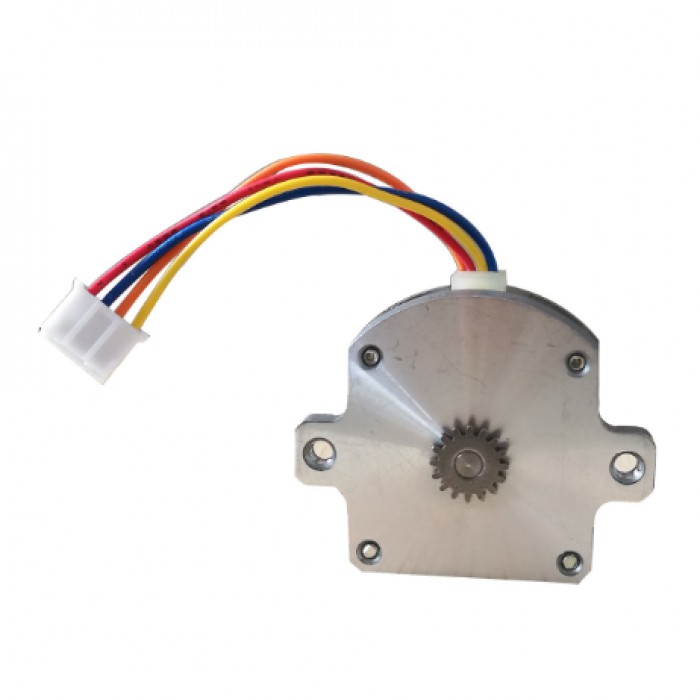

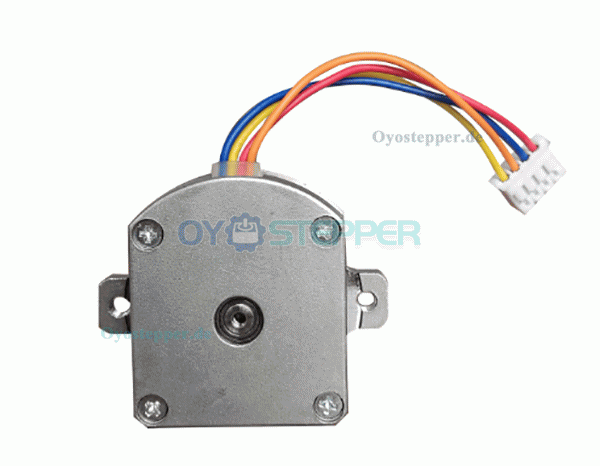

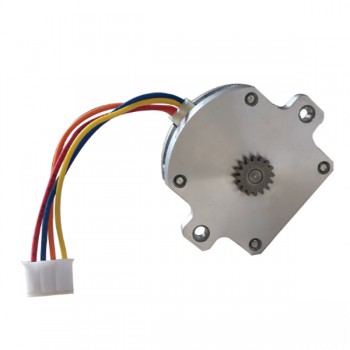

Oukeda NEMA 11 Flach-Schrittmotor mit Getriebe, 2-Phasen, 1,8°, 2,5 Ncm, 4-adrig, Pancake-Bauform
Der OUKEDA NEMA 11 Flach-Schrittmotor mit integriertem Getriebe ist ein zweiphasiger bipolarer Schrittmotor mit einem Schrittwinkel von 1,8°. Er erreicht ein Rastmoment von 2,5 Ncm bei einem Nennstrom von 0,5 A pro Phase und einer Nennspannung von 1,55V. Der Motor weist einen Phasenwiderstand von 3,1 Ohm sowie eine Induktivität von 0,95 mH (± 20 % bei 1 kHz) auf.

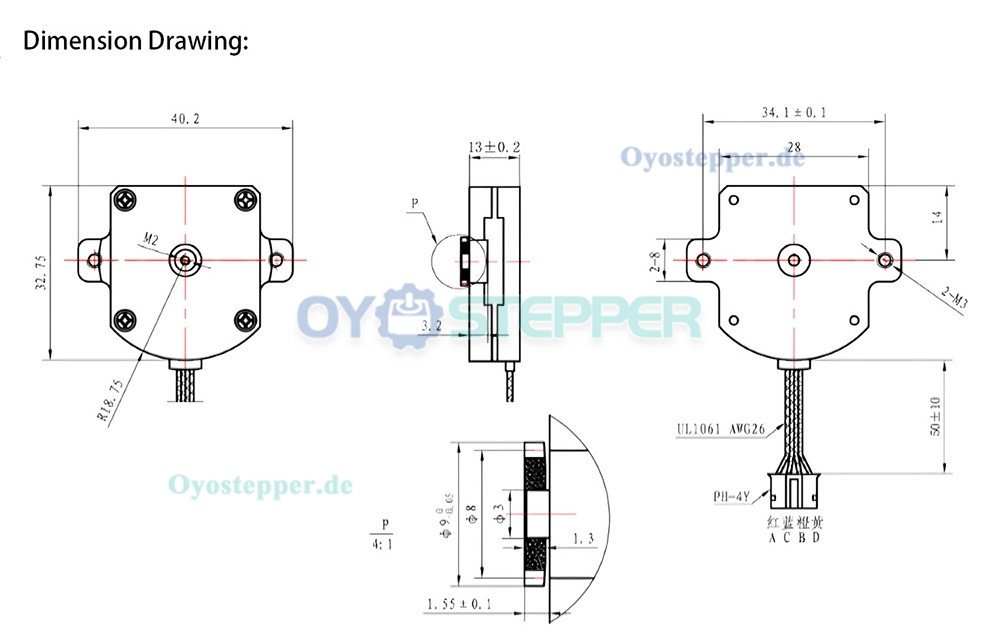

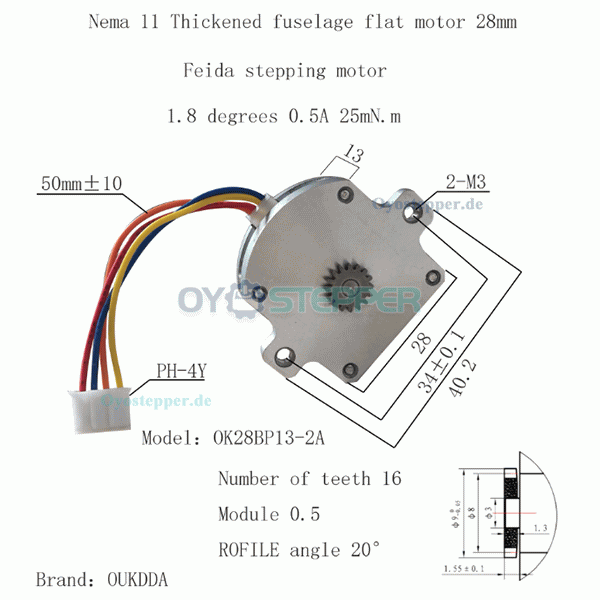

Mechanische Daten:
Rahmengröße: 28 × 28 mm
Gehäuselänge: 13 mm
Wellendurchmesser: 3 mm
Anzahl der Leitungen: 4
Leitungslänge: 50 mm
Gewicht: ca. 40g
.png "Oukeda NEMA 11 Flach-Schrittmotor mit Getriebe, 2-Phasen, 1,8°, 2,5 Ncm, 4-adrig, Pancake-Bauform")
.png "Oukeda NEMA 11 Flach-Schrittmotor mit Getriebe, 2-Phasen, 1,8°, 2,5 Ncm, 4-adrig, Pancake-Bauform")
.png "Oukeda NEMA 11 Flach-Schrittmotor mit Getriebe, 2-Phasen, 1,8°, 2,5 Ncm, 4-adrig, Pancake-Bauform")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Nennstrom (A) | 0.5 |
| Schrittwinkel(°) | 1.8 |
| Anzahl der Phasen | 2 |
| Rastmoment(mN.m) | 2.5Ncm |
| Nennspannung(V) | 1.55V |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 13 mm |
| Leitungslänge(mm) | 50mm |
| Schaftdurchmesser(mm) | Φ3 mm |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Rahmengröße(mm) | Nema 11(Φ28) |
