Oukeda NEMA 34 Schrittmotor mit Hohlwelle, Bipolar, 1,8°, 4,5 Nm, 6,0A, 2,1V, Doppelwelle, 4 Drähte

Oukeda NEMA 34 Schrittmotor mit Hohlwelle, Bipolar, 1,8°, 4,5 Nm, 6,0A, 2,1V, Doppelwelle, 4 Drähte

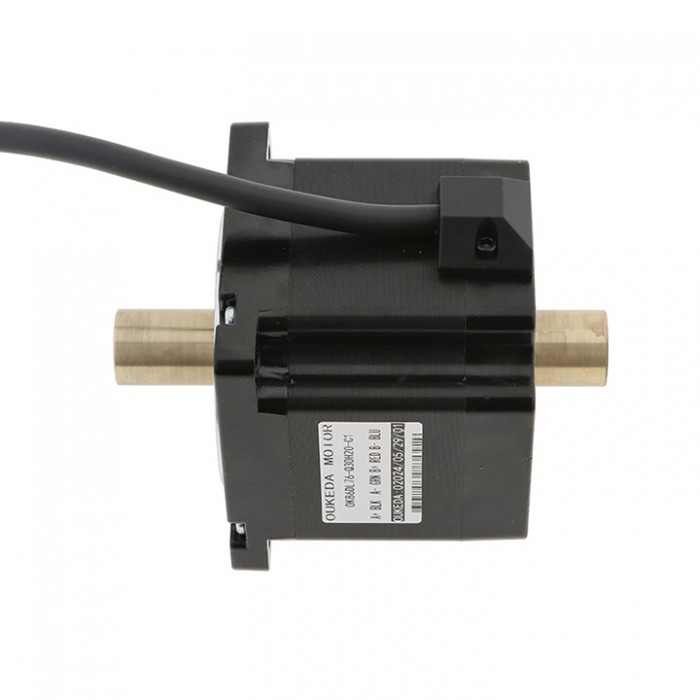

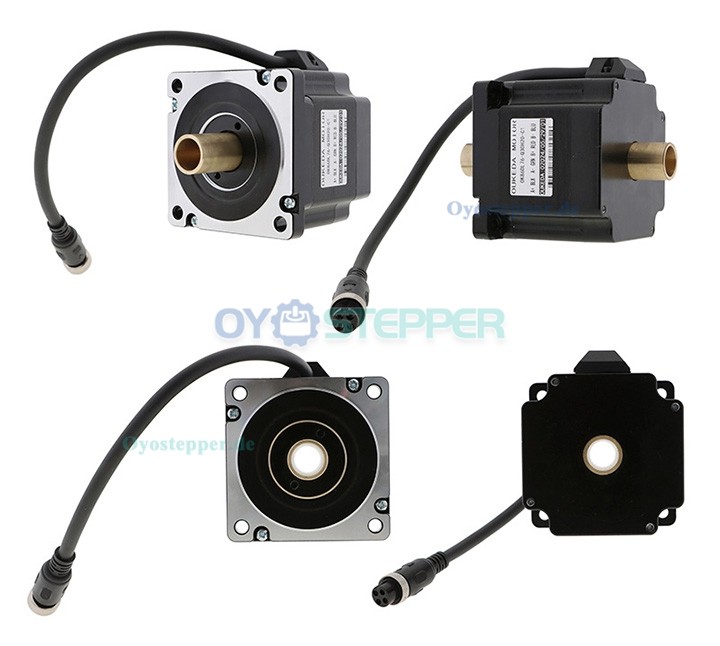

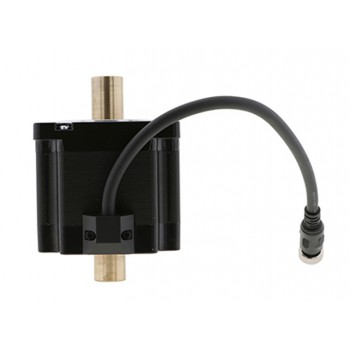

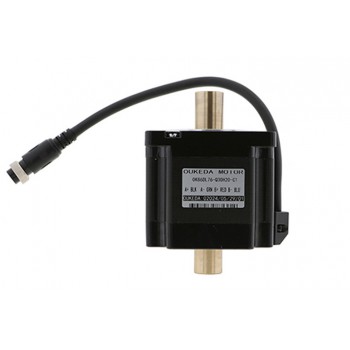

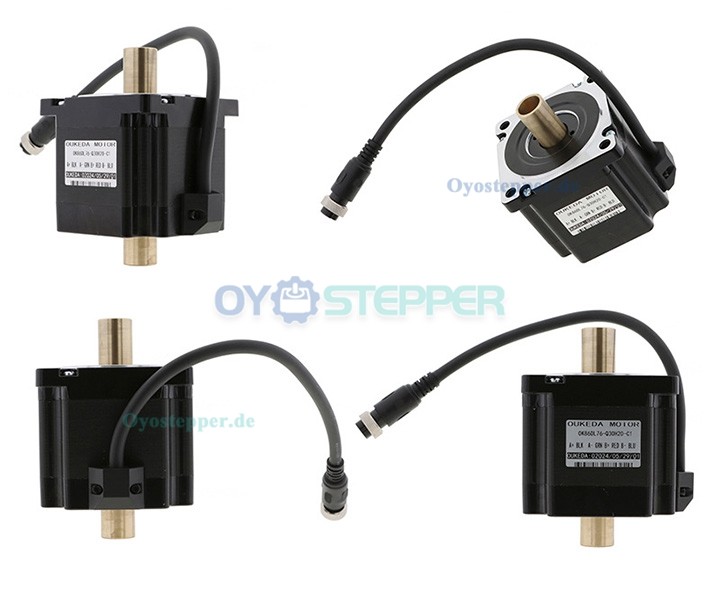

Der OUKEDA NEMA 34 Schrittmotor ist ein zweiphasiger, bipolarer Motor mit einem Schrittwinkel von 1,8° und einem Haltemoment von 4,5 Nm. Er verfügt über eine Hohlwelle mit einem Außendurchmesser von 16 mm und einem Innendurchmesser von 20 mm sowie über eine Doppelwellen-Ausführung. Das Gehäuse misst 86 × 86 mm bei einer Länge von 76 mm. Der Motor arbeitet mit 2,1V und 6,0 A pro Phase.

Elektrische Daten:

Hersteller-Teilenummer: OK86DL76-Q30H20-C1

Motortyp: Bipolarer Schrittmotor

Phasenanzahl: 2

Schrittwinkel: 1,8°

Statisches Moment: 4,5 Nm (637,25 oz.in)

Phasenspannung: 2,1 VDC

Nennstrom/Phase: 6,0 A

Phasenwiderstand: 0,35 Ohm ± 10 %

Induktivität: 3,2 mH ± 20 % (1 kHz);

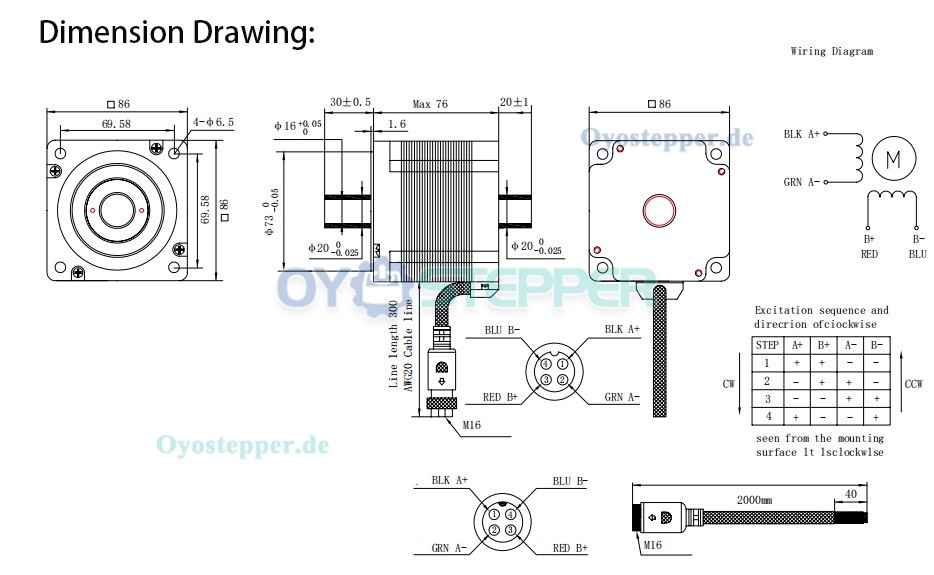

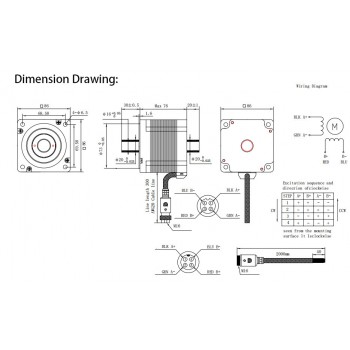

Technische Daten:

Gehäusegröße: 86 x 86 mm

Gehäuselänge: 76 mm

Außendurchmesser des Schafts: Φ16 mm

Innendurchmesser des Schafts: Φ20 mm

Vordere Schaftlänge: 30 mm

Hintere Schaftlänge: 20 mm

Anzahl der Anschlüsse: 4

Anschlusslänge: 300 mm

Gewicht: 2,3 kg
