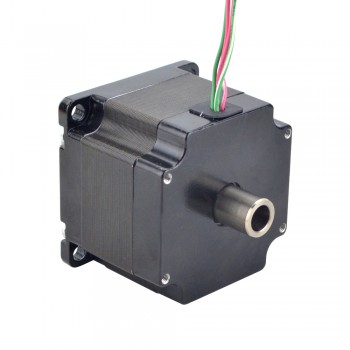

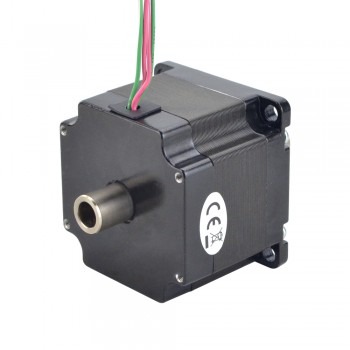

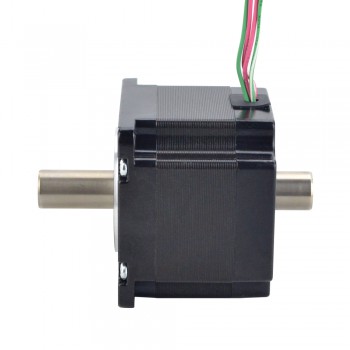

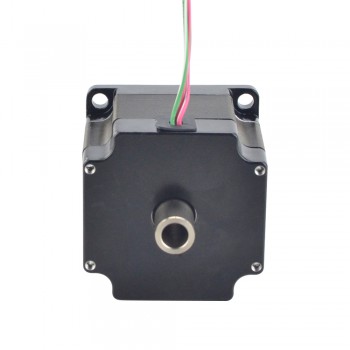

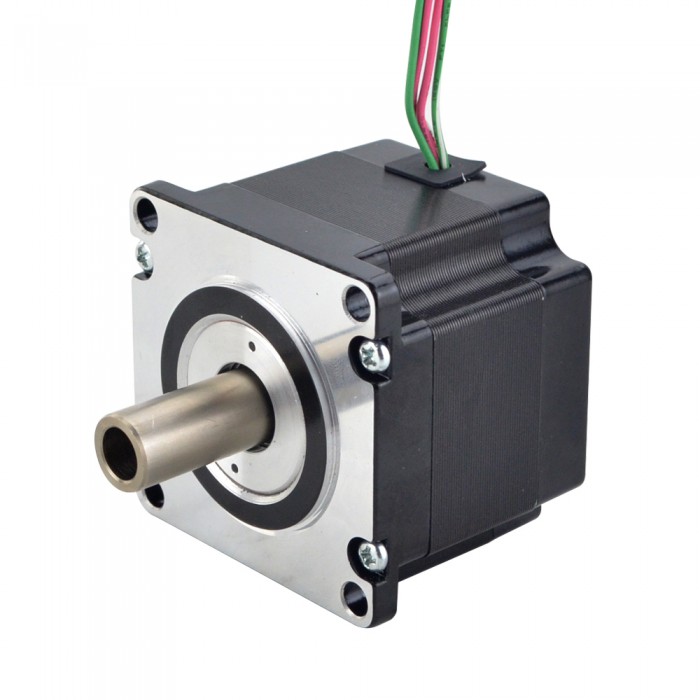

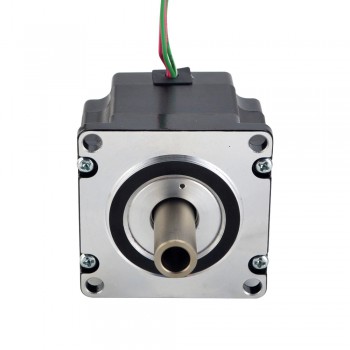

Nema 23 Hohlwellen-Schrittmotor 1.8 Grad 0.78 Nm 2.0A Doppelwelle Bipolar Hybrid Schrittmotor

Nema 23 Hohlwellen-Schrittmotor 1.8 Grad 0.78 Nm 2.0A Doppelwelle Bipolar Hybrid Schrittmotor
Artikelnummer:23HS18-2004H
Rezension schreiben
Preis:€29.37
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €27.90 5%
10 €27.31 7%
50 €26.43 10%
100 €24.96 15%
In den Warenkorb legen

Nema 23 Hohlwellen-Schrittmotor 1.8 Grad 0.78 Nm 2.0A Doppelwelle Bipolar Hybrid Schrittmotor



Elektrische Spezifikation

  • Hersteller #: 23HS18-2004H
  • Motorentyp: Bipolar
  • Schrittwinkel: 1.8 Grad
  • Haltemoment: 0.78 Nm(110.5oz.in)
  • Strom: 2.0 A
  • Phasenwiderstand: 1.45 ohms± 10%
  • Induktivität: 3.5 mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 57 x 57 mm
  • Körper Länge: 45 mm
  • Äußerer Wellendurchmesser: Φ12 mm
  • Innenwellendurchmesser: Φ8 mm
  • Länge desVorderen Schafts: 25 mm
  • Hintere Schaftlänge: 13 mm
  • Anzahl Leiter: 4
  • Leitungslänge: 310 mm
  • Gewicht: 0.55 kg

Verbindung

A+
A-
B+
B-
Rot
RED/WHI
GRN/WHI
GRN



Ressourcen

Vollständiges Datenblatt: 23HS18-2004H.pdf

Précédent: Hohlwellen Nema 17 Schrittmotor 1.8 Grad 0.25 Nm 1.5 A 4 Drähte Bipolar Hybrid-Schrittmotor
Suivant: Doppelwelle Hohlwelle Nema 23 Schrittmotor 1.8 Grad 1.45 Nm 2.0A 4 Drähte Bipolar Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment (Ncm) 78
Haltemoment (oz.in) 110.5
Induktivität(mH) 3.5
Phasenwiderstand(ohm) 1.45
Nennstrom (A) 2.0
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 45
Rahmengröße(mm) 57 x 57
Leitungslänge(mm) 310
Anzahl der Leiter 4
Abtriebswellentyp Hohlwellen
Einzelne Welle/Doppelwelle Doppelwelle
Gewicht(g) 550
  • Stecker: Molex, Harwin, Tyco/AMP, JST etc.
  • Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
  • Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
  • Wicklung: Widerstand, Induktivität, Nennstrom, usw.
