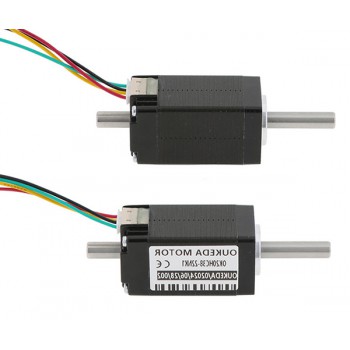

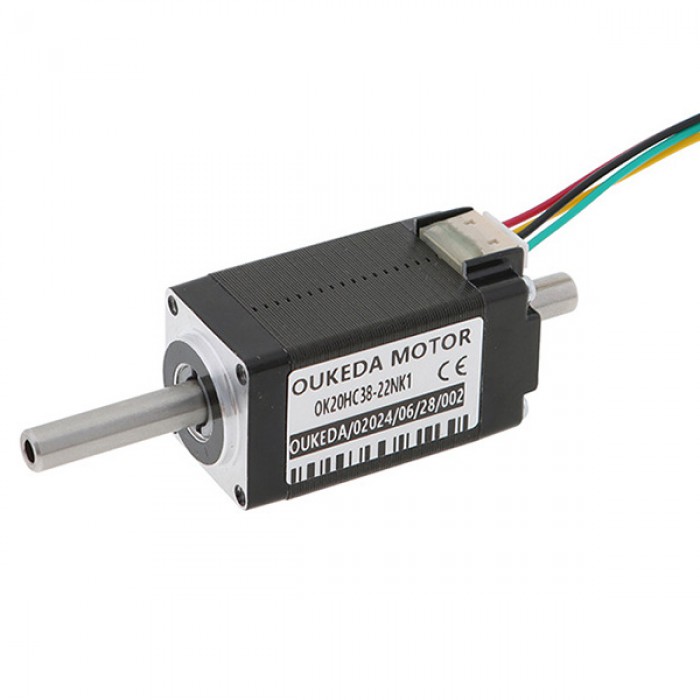

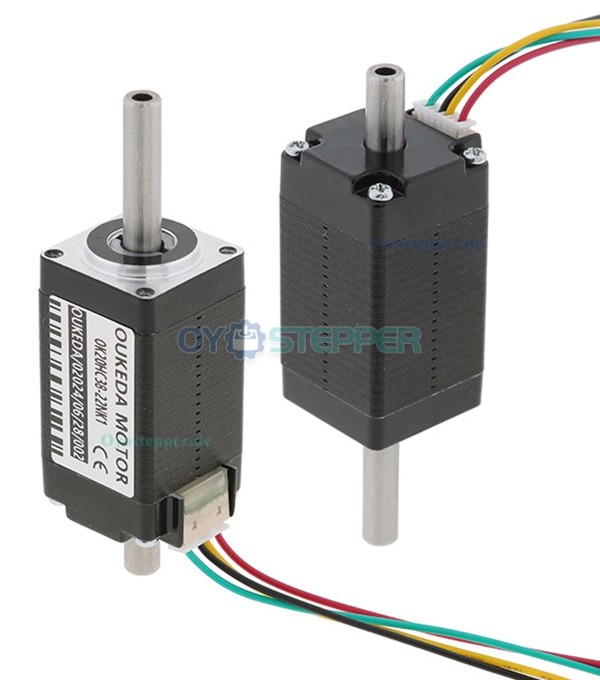

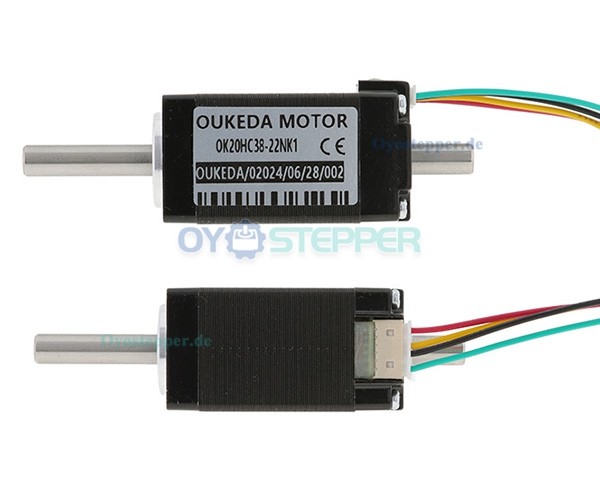

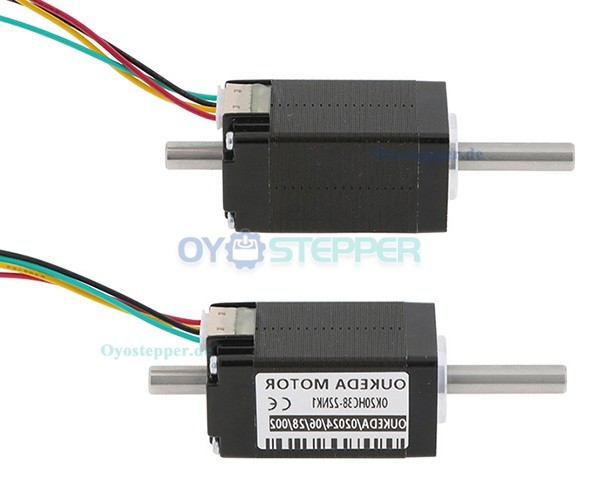

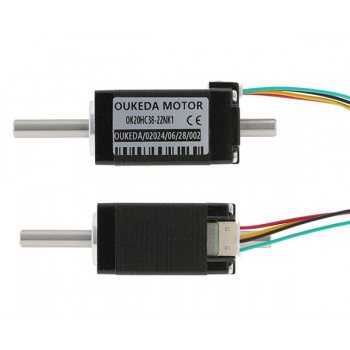

Oukeda NEMA 8 Schrittmotor mit Hohlwelle, Bipolar, 1,8°, 3,13 Ncm, 0,6A, 5,4V, 2-Phasen, Doppelwelle
Oukeda NEMA 8 Schrittmotor mit Hohlwelle, Bipolar, 1,8°, 3,13 Ncm, 0,6A, 5,4V, 2-Phasen, Doppelwelle
Der Oukeda NEMA 8 Schrittmotor OK20HC38-22NK1 ist ein zweiphasiger, bipolarer Motor mit einem Schrittwinkel von 1,8° und einem statischen Moment von 3,13 Ncm. Er arbeitet bei 5,4 V und 0,6 A pro Phase. Das Gehäuse misst 20 × 20 mm bei einer Länge von 38 mm. Der Motor verfügt über eine Doppelwelle mit 5 mm Außen- und Innendurchmesser, vier Anschlüssen und einer Anschlusslänge von 400 mm.
Elektrische Daten:
Hersteller-Teilenummer: OK20HC38-22NK1
Motortyp: Bipolarer Schrittmotor
Phasenanzahl: 2
Schrittwinkel: 1,8°
Statisches Moment: 3,13 Ncm (4,43 oz.in)
Phasenspannung: 5,4 V
Nennstrom/Phase: 0,6 A
Phasenwiderstand: 9 Ohm ± 10 %
Induktivität: 3 mH ± 20 % (1 kHz);
Technische Daten:

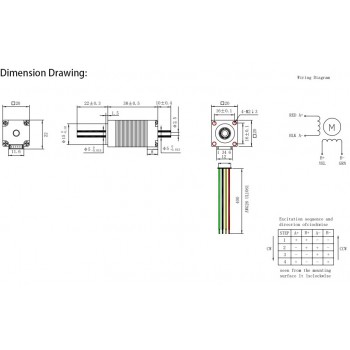

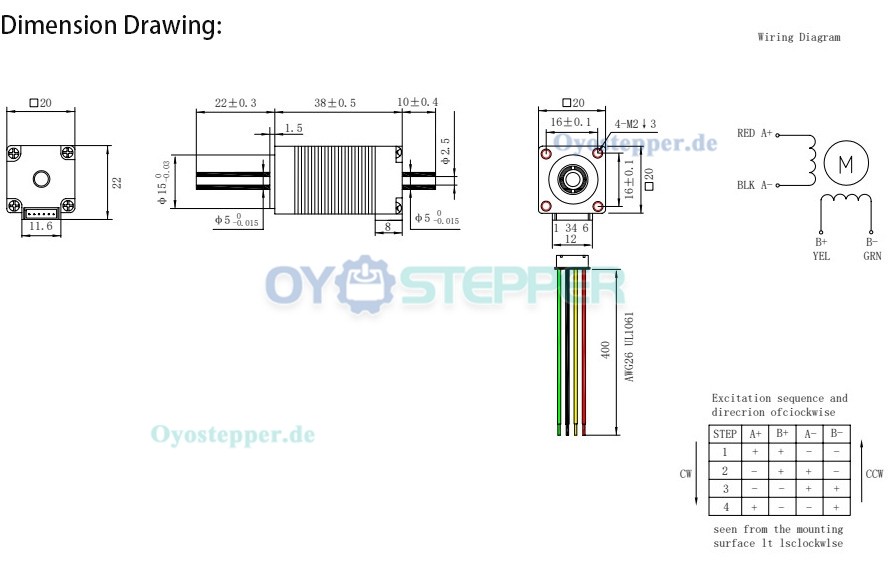

Gehäusegröße: 20 x 20 mm
Gehäuselänge: 38 mm
Außendurchmesser des Schafts: Φ5 mm
Innendurchmesser des Schafts: Φ5 mm
Vordere Schaftlänge: 22 mm
Hintere Schaftlänge: 10 mm
Anzahl der Anschlüsse: 4
Anschlusslänge: 400 mm
Gewicht: 0,8 kg
.jpg "Oukeda NEMA 8 Schrittmotor mit Hohlwelle, Bipolar, 1,8°, 3,13 Ncm, 0,6A, 5,4V, 2-Phasen, Doppelwelle")
.jpg "Oukeda NEMA 8 Schrittmotor mit Hohlwelle, Bipolar, 1,8°, 3,13 Ncm, 0,6A, 5,4V, 2-Phasen, Doppelwelle")
.jpg "Oukeda NEMA 8 Schrittmotor mit Hohlwelle, Bipolar, 1,8°, 3,13 Ncm, 0,6A, 5,4V, 2-Phasen, Doppelwelle")
| Elektrische Spezifikation | |
|---|---|
| Statischer Moment | 3.13 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 3.13 |
| Haltemoment (oz.in) | 4.43 |
| Anzahl der Phasen | 2 |
| Schrittwinkel(Grad) | 1.8 |
| Offener Kreislauf/Geschlossener Kreislauf | Geschlossener Kreislauf |
| Phasenstrom (A) | 0.6 |
| Phasenspannung (V) | 5.4 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 38 |
| Einzelne Welle/Doppelwelle | Dual Shaft |
| Gewicht(g) | 800 |
| Durchmesser der Eingangswelle(mm) | 5 |
| Länge der Eingangswelle(mm) | 10 |
| Durchmesser der Abtriebswelle(mm) | 5 |
| Länge der Abtriebswelle(mm) | 22 |
| Rahmengröße(mm) | 20x20 |
| Abtriebswellentyp | O |
