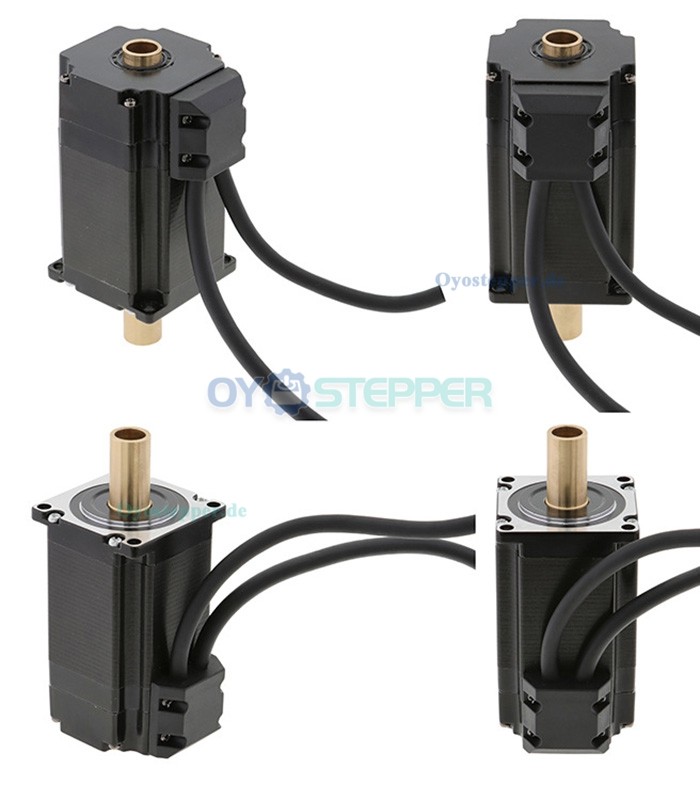

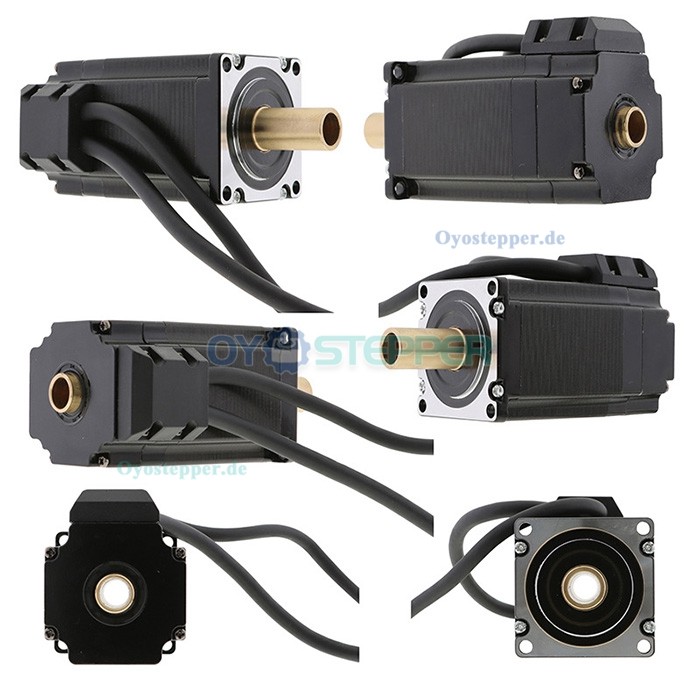

Oukeda NEMA 23 Schrittmotor mit Hohlwelle, Bipolar, 1,8°, 1,89 Nm, 4,2A, 2,52V, Doppelwelle, 57 × 57 mm
Oukeda NEMA 23 Schrittmotor mit Hohlwelle, Bipolar, 1,8°, 1,89 Nm, 4,2A, 2,52V, Doppelwelle, 57 × 57 mm
Der Oukeda NEMA 23 Schrittmotor ist ein bipolarer 2-Phasen-Motor mit Hohlwelle, einem Schrittwinkel von 1,8° und einem Haltemoment von 1,89 Nm. Er arbeitet bei 2,52 V und 4,2 A. Das Gehäuse misst 57 × 57 mm, die Ausführung ist mit Doppelwelle ausgestattet.
Elektrische Daten:
Hersteller-Teilenummer: OK57DL76EC1-B-NK30
Motortyp: Bipolarer Schrittmotor
Phasenanzahl: 2
Schrittwinkel: 1,8°
Statisches Moment: 1,89 Nm (267,64 oz.in)
Phasenspannung: 2,52 VDC
Nennstrom/Phase: 4,2 A
Phasenwiderstand: 0,6 Ohm ± 10 %
Induktivität: 1,8 mH ± 20 % (1 kHz);

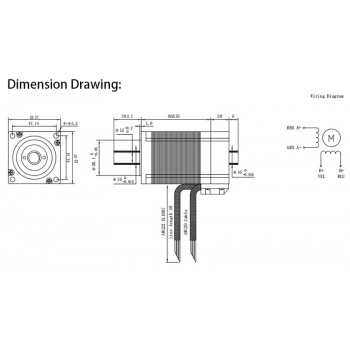

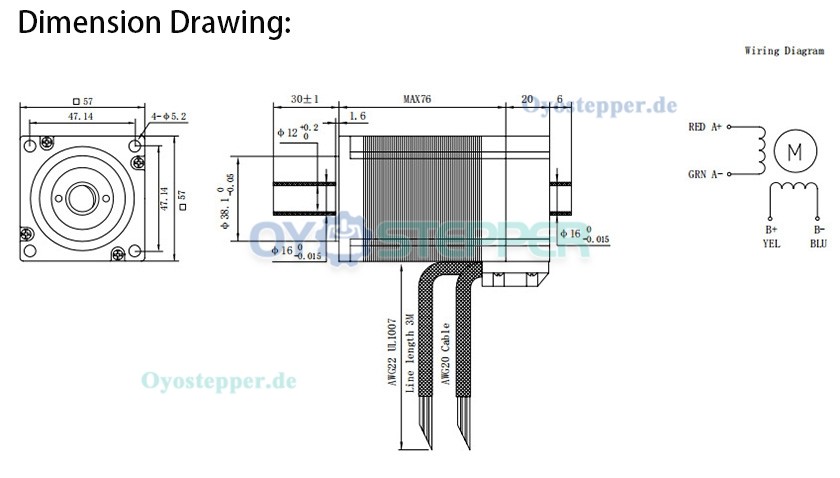

Technische Daten:
Gehäusegröße: 57 x 57 mm
Gehäuselänge: 76 mm
Außendurchmesser des Schafts: Φ12 mm
Innendurchmesser des Schafts: Φ16 mm
Vordere Schaftlänge: 30 mm
Hintere Schaftlänge: 6 mm
Anzahl der Anschlüsse: 4
Anschlusslänge: 300 mm
Gewicht: 1,35 kg
.jpg "Oukeda NEMA 23 Schrittmotor mit Hohlwelle, Bipolar, 1,8°, 1,89 Nm, 4,2A, 2,52V, Doppelwelle, 57 × 57 mm")
.jpg "Oukeda NEMA 23 Schrittmotor mit Hohlwelle, Bipolar, 1,8°, 1,89 Nm, 4,2A, 2,52V, Doppelwelle, 57 × 57 mm")
| Elektrische Spezifikation | |
|---|---|
| Statischer Moment | 1.89 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 1.89 |
| Haltemoment (oz.in) | 267.64 |
| Anzahl der Phasen | 2 |
| Schrittwinkel(Grad) | 1.8 |
| Phasenstrom (A) | 4.2 |
| Phasenspannung (V) | 2.52 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 76 |
| Anzahl der Leiter | 4 |
| Durchmesser der Eingangswelle(mm) | 16 |
| Länge der Eingangswelle(mm) | 6 |
| Durchmesser der Abtriebswelle(mm) | 30 |
| Länge der Abtriebswelle(mm) | 12 |
| Rahmengröße(mm) | 57x57 |
| Abtriebswellentyp | O |
| Einzelne Welle/Doppelwelle | Doppelwelle |
