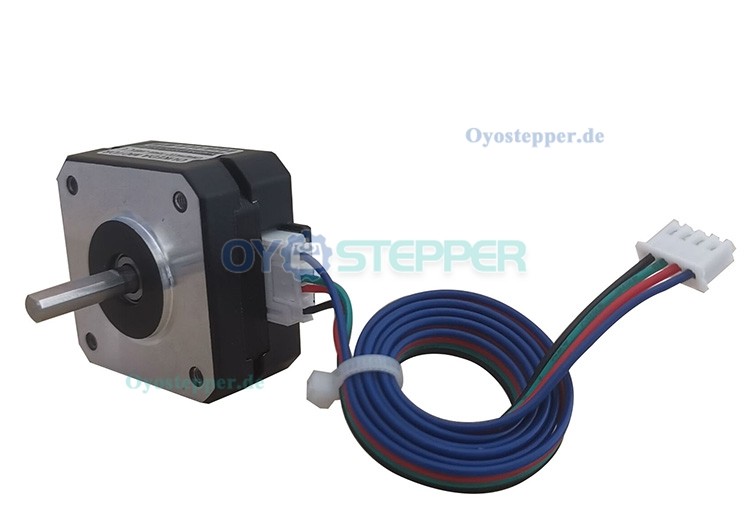

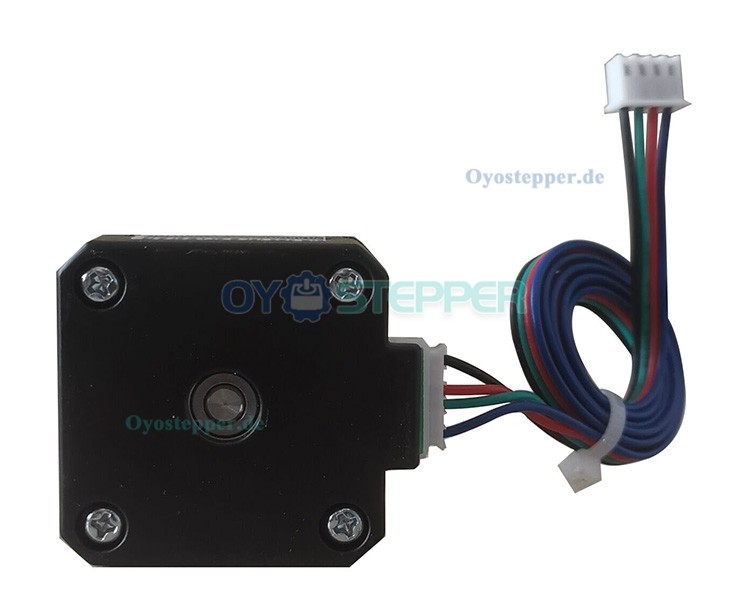

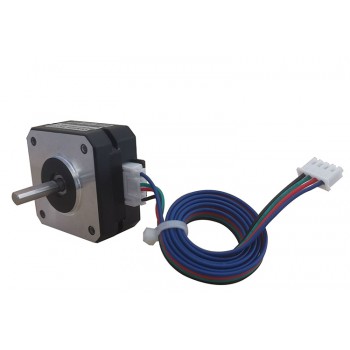

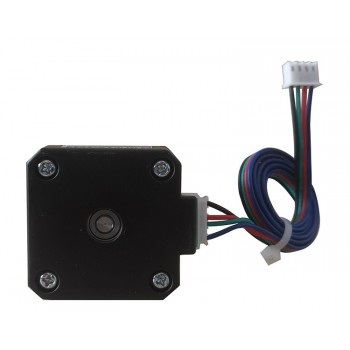

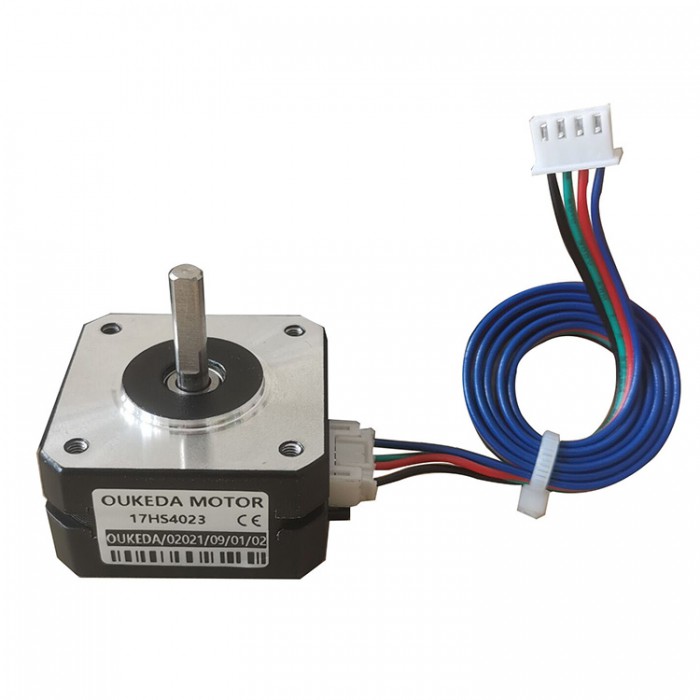

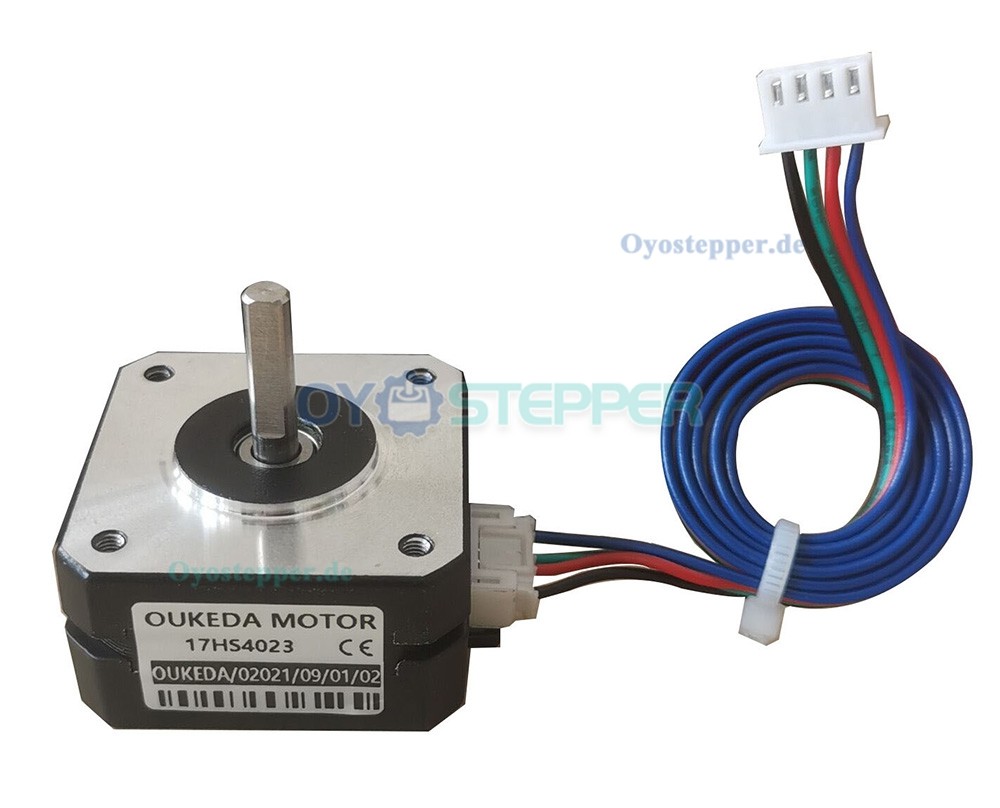

OUKEDA NEMA 17 Schrittmotor, 1,8°, 14 Ncm, 1A geeignet für 3D-Drucker & Titan Extruder
OUKEDA NEMA 17 Schrittmotor, 1,8°, 14 Ncm, 1A geeignet für 3D-Drucker & Titan Extruder
Der OUKEDA NEMA 17 Schrittmotor 17HS4023 ist ein zweiphasiger bipolarer Schrittmotor mit einem Schrittwinkel von 1,8°. Er erreicht ein statisches Drehmoment von 14 Ncm bei einem Phasenstrom von 1,0 A und einer Phasenspannung von 4,1 V. Der empfohlene Betriebsspannungsbereich liegt zwischen 12 V und 36 V. Die Induktivität beträgt 3,6 mH (± 20 % bei 1 kHz).
Elektrische Daten
Hersteller-Teilenummer: 17HS4023
Motortyp: Bipolarer Schrittmotor
Schrittwinkel: 1,8 Grad
Statisches Drehmoment: 14 Ncm (19,82 oz.in)
Phasenspannung: 4,1 V
Phasenstrom: 1,0 A
Betriebsspannung: 12–36 V
Phasenwiderstand: 4,1 Ohm
Induktivität: 3,6 mH ± 20 % (1 kHz)

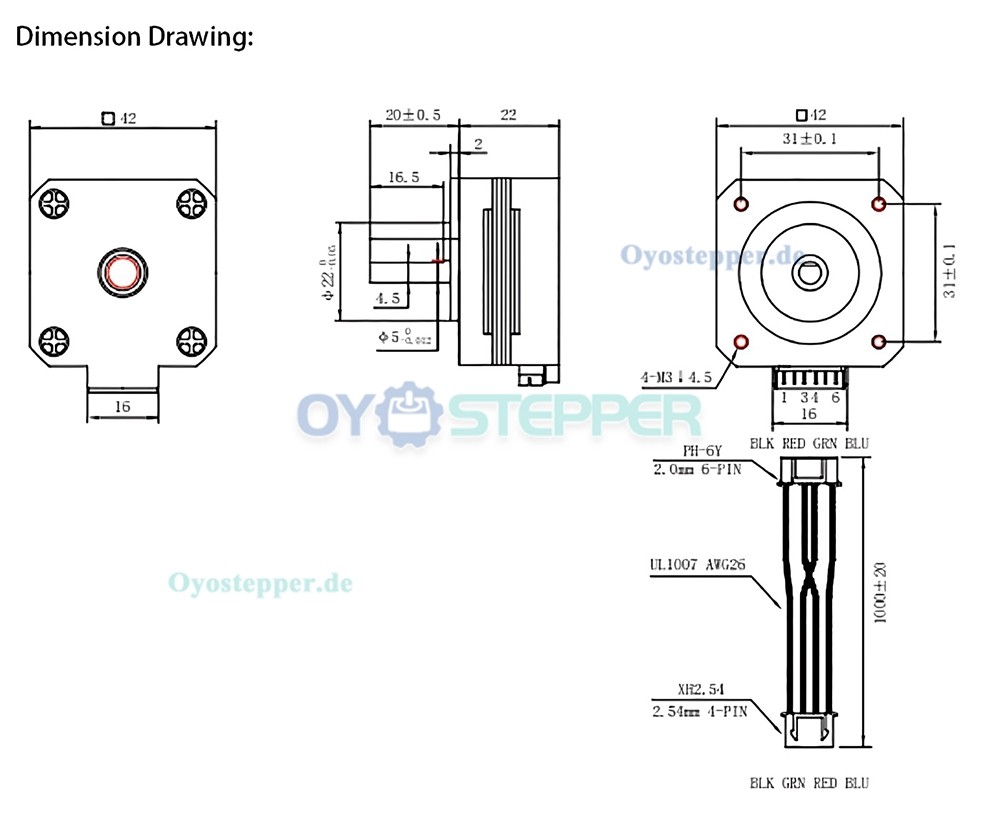

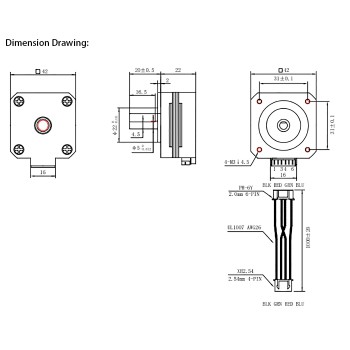

Physikalische Daten
Gehäusegröße: 42 x 42 mm
Gehäuselänge: 22 mm
Wellendurchmesser: Φ5 mm
Wellenlänge: 20 mm
D-Schnittlänge: 16,5 mm
Anzahl der Anschlüsse: 4
Gewicht: 200 g
.jpg "OUKEDA NEMA 17 Schrittmotor, 1,8°, 14 Ncm, 1A geeignet für 3D-Drucker & Titan Extruder")
.jpg "OUKEDA NEMA 17 Schrittmotor, 1,8°, 14 Ncm, 1A geeignet für 3D-Drucker & Titan Extruder")
.jpg "OUKEDA NEMA 17 Schrittmotor, 1,8°, 14 Ncm, 1A geeignet für 3D-Drucker & Titan Extruder")
(2).jpg "OUKEDA NEMA 17 Schrittmotor, 1,8°, 14 Ncm, 1A geeignet für 3D-Drucker & Titan Extruder")
/p>
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 42x42 |
| Körper Länge(mm) | 22mm |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 5mm |
| Schaftlänge(mm) | 20mm |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Gewicht(g) | 200g |
| Elektrische Spezifikation | |
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 3.6mH ± 20%(1KHz) |
| Phasenwiderstand(ohm) | 4.1 ohms |
| Anzahl der Phasen | 2 |
| Schrittwinkel(Grad) | 1.8 deg |
| Offener Kreislauf/Geschlossener Kreislauf | Offener Regelkreis |
