Mehrlagiger NEMA 16 Schrittmotor, 1,8°, 0,4A, 10,4V, 200 mN·m, 2-Phasen DC-Hybridmotor
Mehrlagiger NEMA 16 Schrittmotor, 1,8°, 0,4A, 10,4V, 200 mN·m, 2-Phasen DC-Hybridmotor

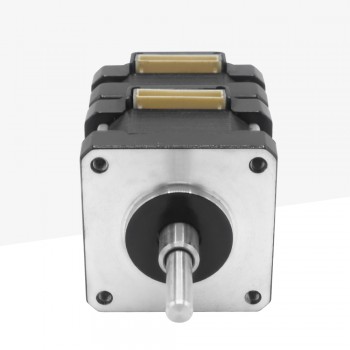

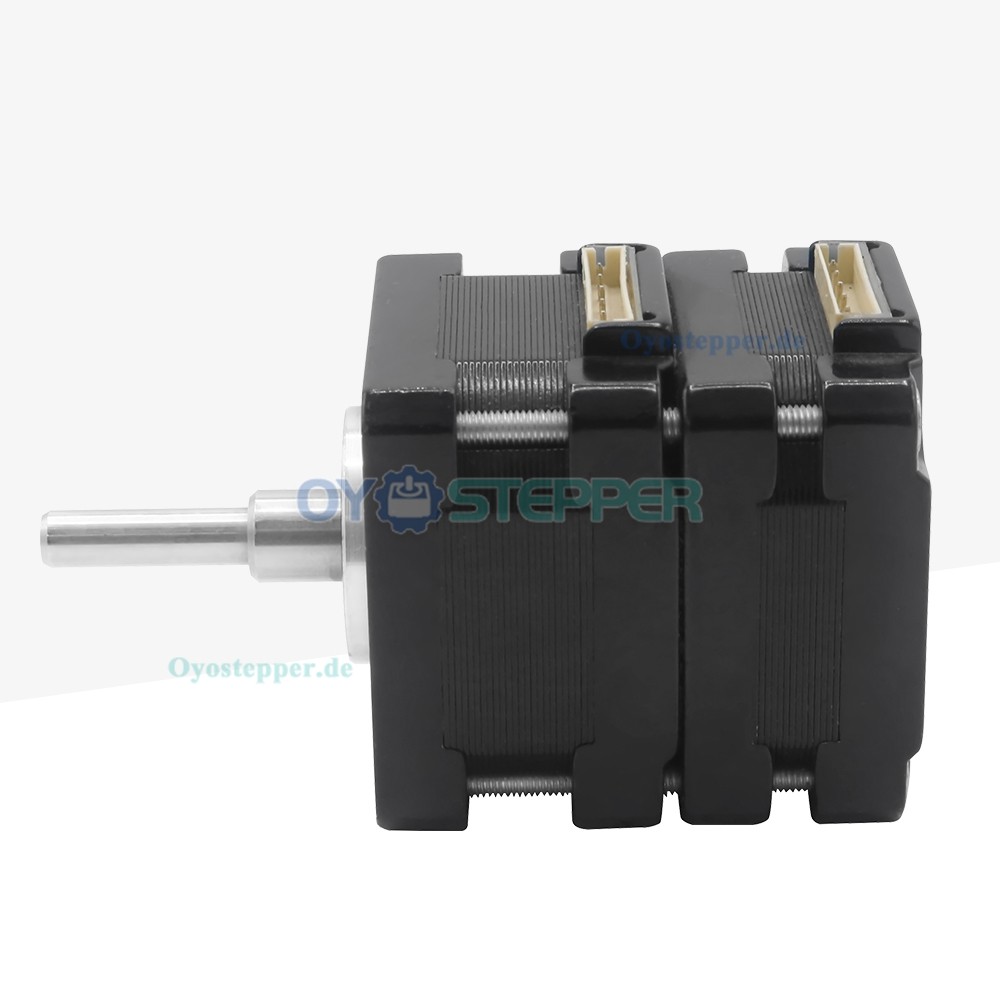

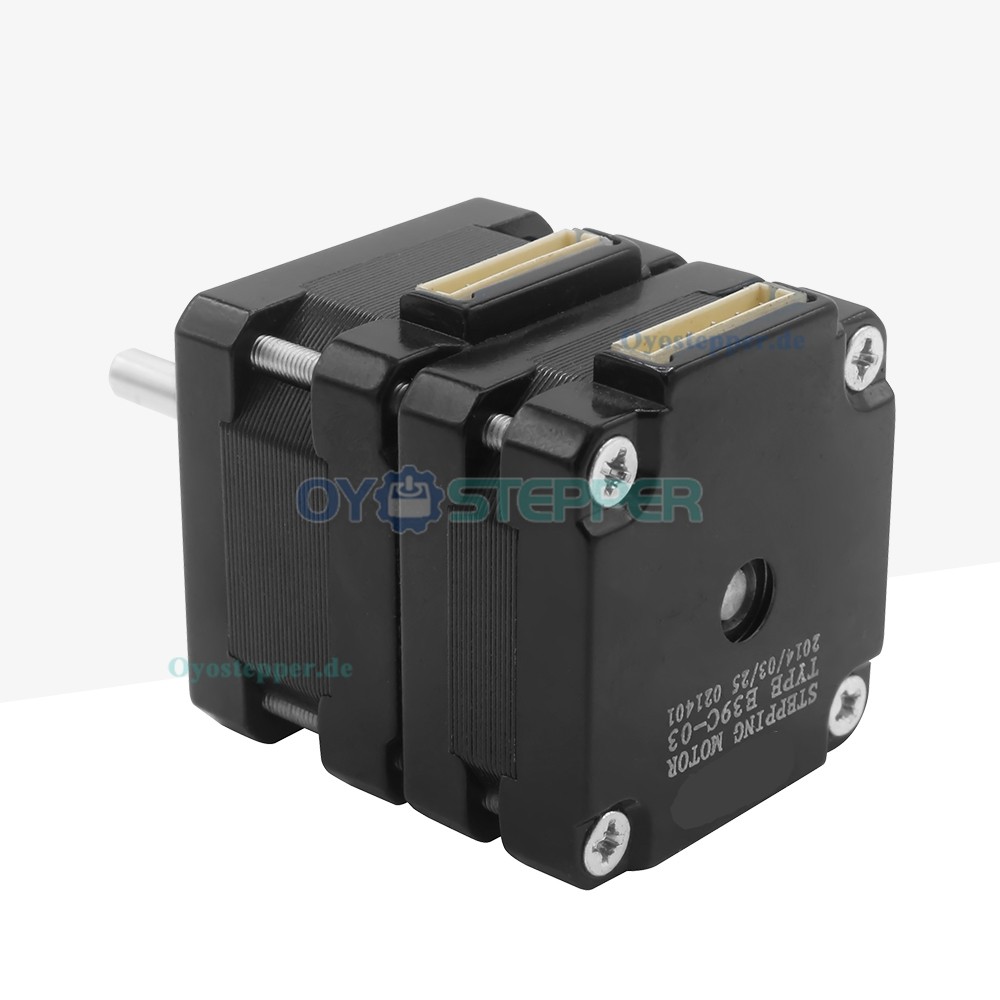

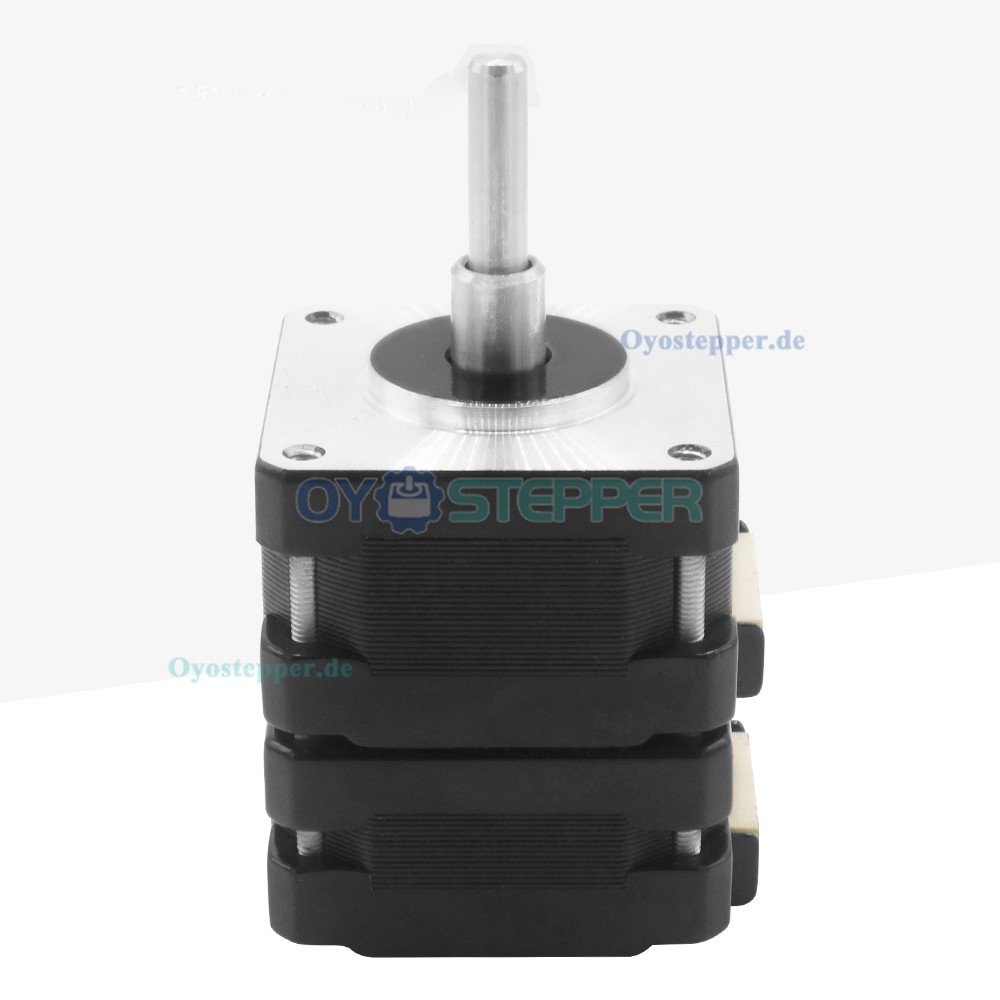

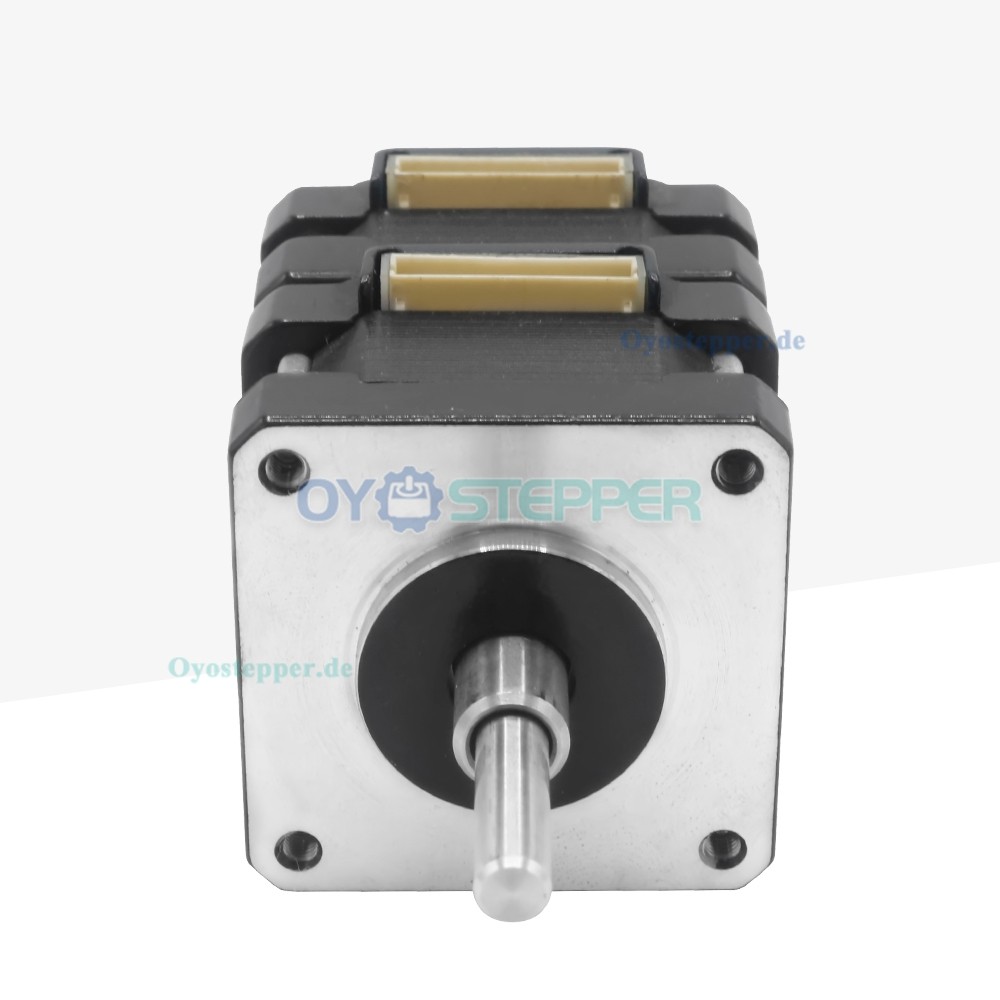

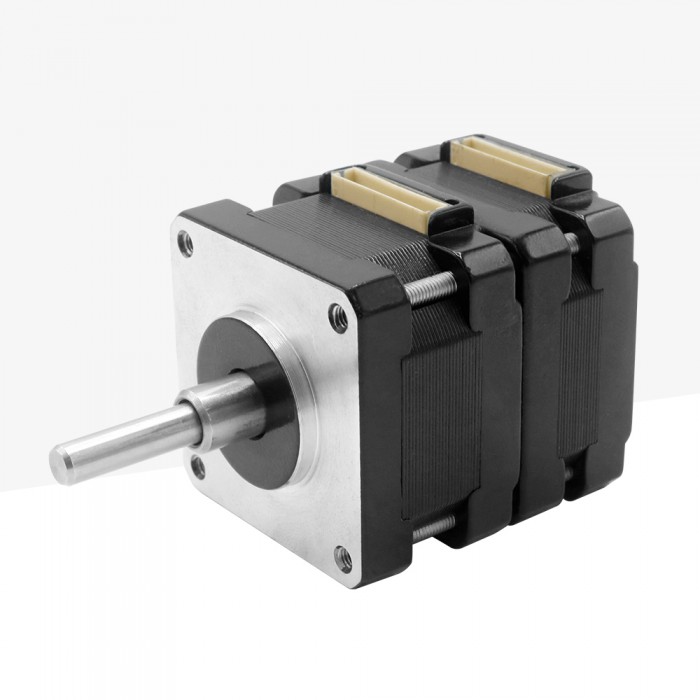

Der mehrlagige NEMA 16 Schrittmotor TQE39C-05 ist ein zweiphasiger, bipolarer DC-Hybridmotor mit einem Schrittwinkel von 1,8° und einem Haltemoment von 200 mNm. Er arbeitet bei 12 V DC mit einem Phasenstrom von 0,4A. Das Gehäuse misst 39 × 39 × 45 mm, der Wellendurchmesser beträgt 8 mm. Der Motor verfügt über vier Anschlüsse und hat ein Gewicht von 40 g.
Elektrische Daten:
Hersteller-Teilenummer: TQE39C-05
Motortyp: Bipolarer Mehrschichtmotor
Phasenanzahl: 2
Schrittwinkel: 1,8°
Isolationswiderstand: 100 MΩ min. (500 V DC)
Haltemoment: 200 mNm
Rastmoment: 20 mNm
Nennstrom/Phase: 0,4 A
Nennspannung: 12 V DC
Widerstand pro Phase: 3,5 Ω ± 10 %
Induktivität pro Phase: 0,90 mH ± 20 %;
Physikalische Daten
Gehäusegröße: 39 x 39 x 45 mm
Gehäuselänge: 45 mm
Wellendurchmesser: 8 mm
Anzahl der Anschlüsse: 4
Gewicht: 40g

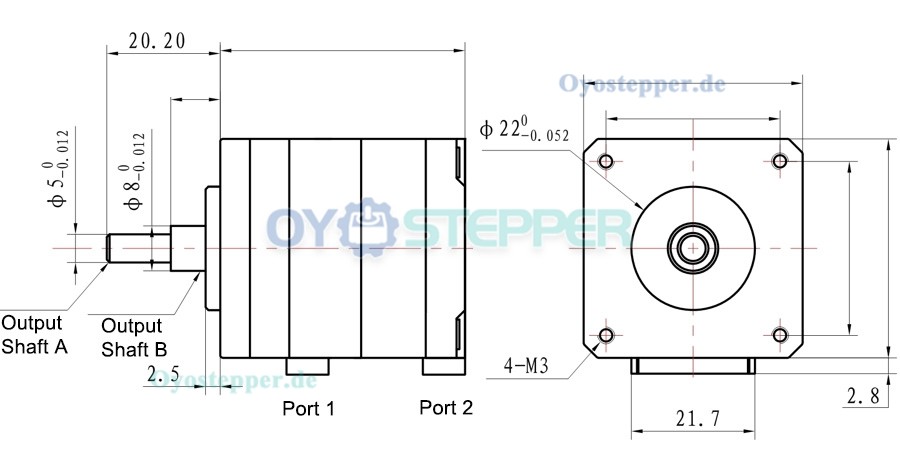

Abmessungen:
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 42x42 |
| Körper Länge(mm) | 57.5 |
| Anzahl der Leiter | 4 |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Gewicht(g) | 30 |
| Elektrische Spezifikation | |
| Bipolar/Unipolar | Bipolar |
| Nennstrom (A) | 0.4 |
| Schrittwinkel(°) | 1.8 |
| Motorentyp | Mehrschichtiger Schrittmotor |
| Anzahl der Phasen | 2 |
| Rastmoment(mN.m) | 20 |
| Haltemoment(mN.m) | 200 |
| Nennspannung(V) | 12 |
