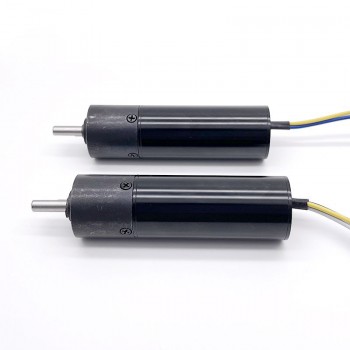

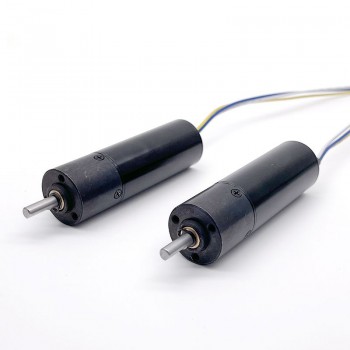

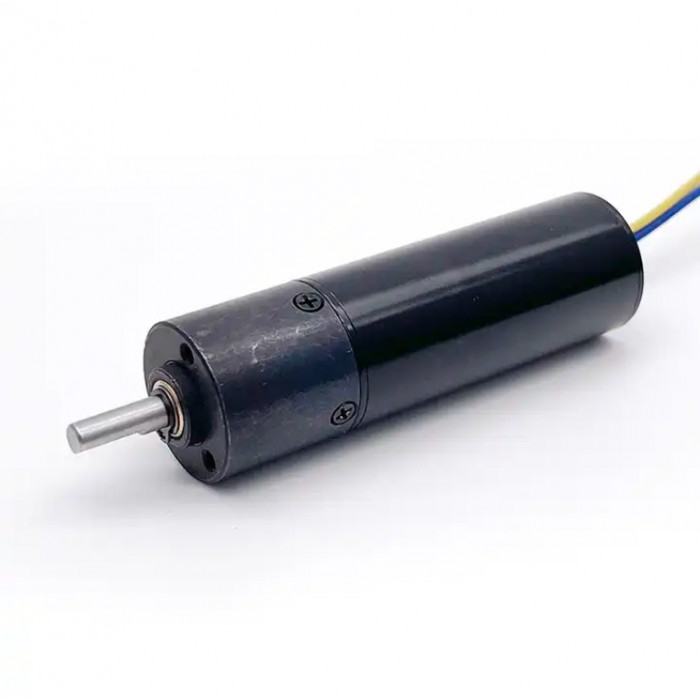

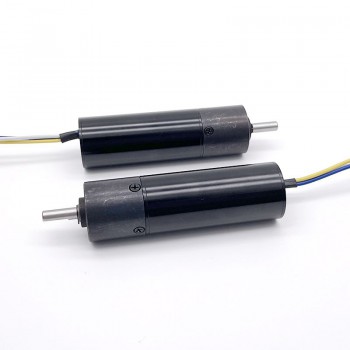

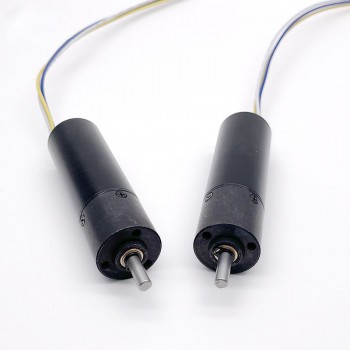

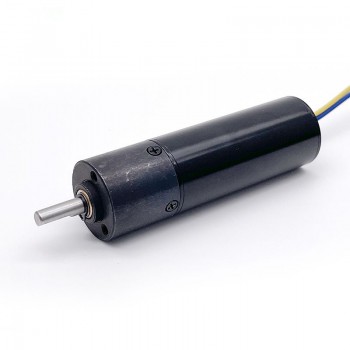

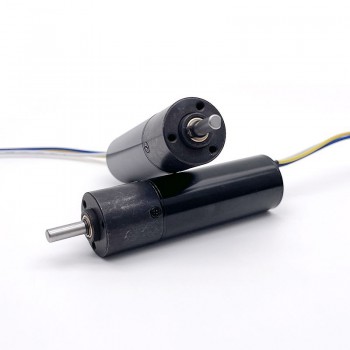

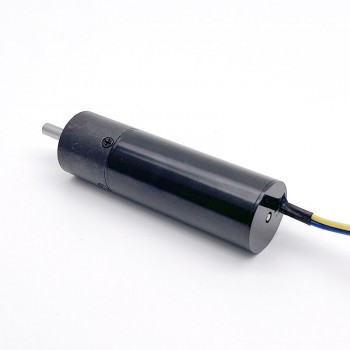

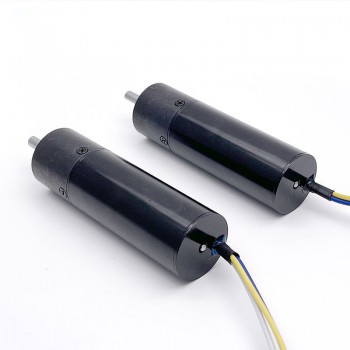

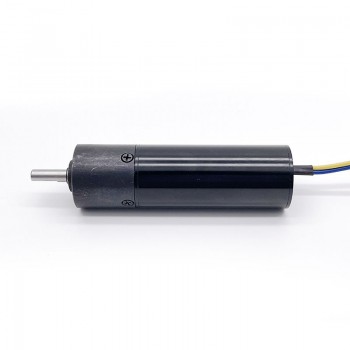

2 Stück BLDC-Getriebemotor GMP20-TEC2047, Ø20 mm, 12V / 24V, 3,0 kg·cm, mit Planetengetriebe
- Handbücher und Dokumentation:
Dieser kompakte DC-Getriebemotor mit Planetengetriebe zeichnet sich durch ein Gehäusedurchmesser von 20 mm aus und bietet bei geringer Drehzahl ein Nenndrehmoment von bis zu 3 kg·cm. Der Motor unterstützt verschiedene Anwendungen, bei denen ein reduzierter Geräuschpegel, platzsparende Abmessungen sowie zuverlässiger Gleichlauf von Bedeutung sind.
Technische Merkmale:
Betriebsspannung: 12–24 V DC
Nenndrehmoment: 3,0 kg·cm
Momentanes max. Toleranzdrehmoment: 5,0 kg·cm
Nennstrom: 95 mA (6 V) / 125 mA (12 V)
Leerlaufdrehzahl: 6–1480 U/min
Nenndrehzahl: 4–250 U/min
Leerlaufstrom: 35–48 mA
Betriebsstrom: 40–70 mA
Ausgangsleistung: ca. 1,4 W
Geräuschpegel: ca. 40–50 dB (gemessen bei 30 cm Abstand)
Effizienzklasse: IE3
Drehrichtung: CW/CCW
Getriebetyp: Planetengetriebe
Motortyp: Gleichstrommotor mit Bürsten
Übersetzungsverhältnisse verfügbar:
4.385:1 / 5.4:1 / 19:1 / 23.6:1 / 29:1 / 84:1 / 104:1 / 128:1 / 157:1 / 370:1 / 455:1 / 560:1 / 690:1 / 850:1;

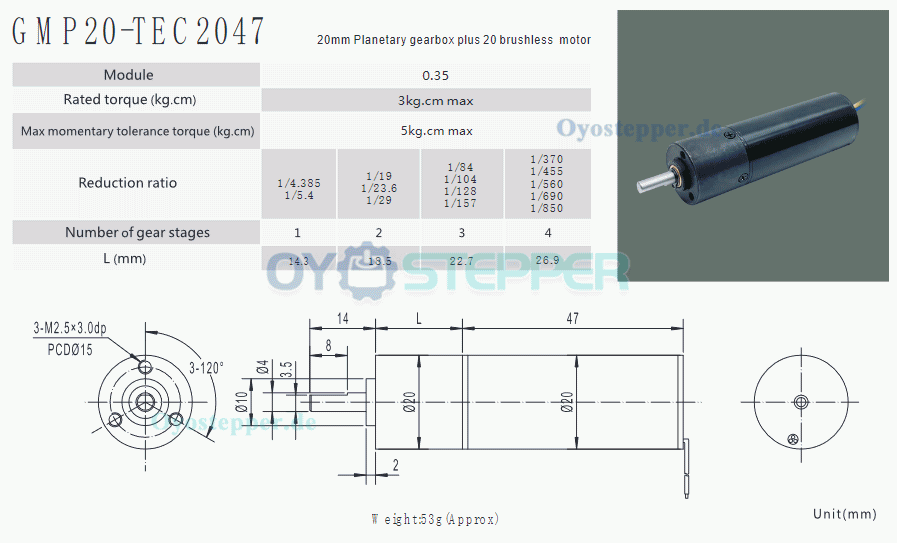

Physikalische Eigenschaften:
Motordurchmesser: 20 mm
Gesamtlänge (ohne Welle): 47 mm
Getriebedurchmesser: 20 mm
Getriebelängen: 14,3 / 18,5 / 22,7 / 26,9 mm (je nach Übersetzung)
Wellenlänge: 12 mm
D-Flachlänge: 8 mm
Wellendurchmesser: 4 mm
Gewicht: ca. 53 g
Typische Einsatzbereiche:
Kleinfahrzeuge, Haushaltsgeräte, Modellbau, industrielle Systeme, kompakte Antriebslösungen.
| Physikalische Spezifikation | |
|---|---|
| Körper Länge(mm) | 47+Getriebe |
| Schaftdurchmesser(mm) | 4 |
| Schaftlänge(mm) | 12 |
| Gewicht(g) | 53 |
| Rahmengröße(mm) | Φ20 |
| Länge des Getriebes(mm) | 14.3 / 18.5 / 22.7 / 26.9 |
| Übersetzungsverhältnis | 5.4:1 / 128:1 / 10:1 / 29:1 / 84:1 / 104:1 / 157:1 / 370:1 / 560:1 / 690:1 / 850:1 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Getriebetyp | Planetengetriebe |

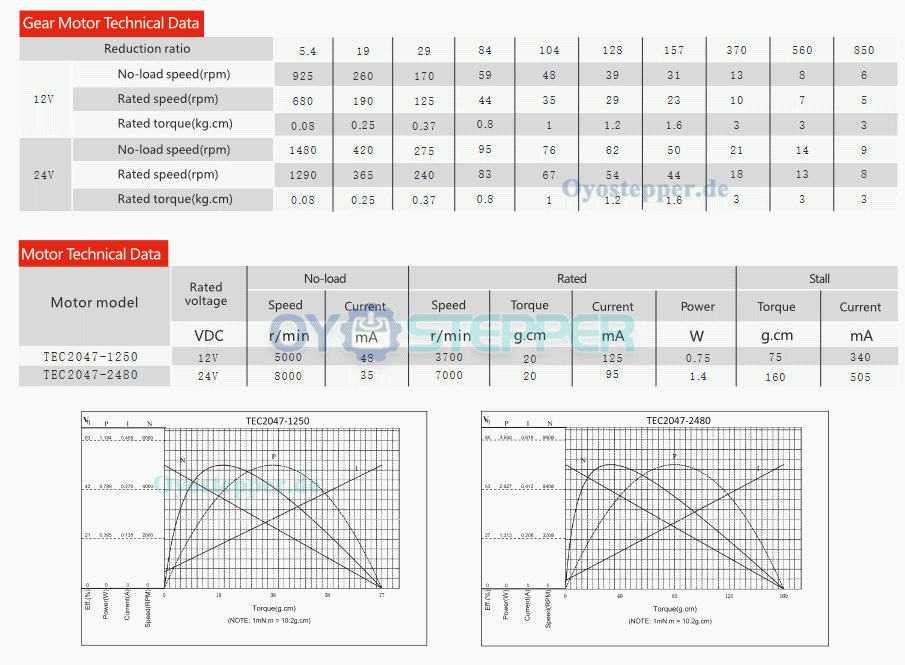

| Elektrische Spezifikation | |
| Nennleistung(W) | 1.4 / 0.75 |
| Nennspannung(V) | 12 / 24 |
| Nenndrehmoment(kg.cm) | 3 |
| Nenndrehzahl (U/min) | 5-680 |
| Nennstrom (A) | 0.095 / 0.125 |
