NEMA 11 Schrittmotor mit Bremse, 1,8°, 5,88 Ncm, 3,75V, 0,67A, 28 × 28 mm, 2-Phasen, D-Cut Welle

NEMA 11 Schrittmotor mit Bremse, 1,8°, 5,88 Ncm, 3,75V, 0,67A, 28 × 28 mm, 2-Phasen, D-Cut Welle

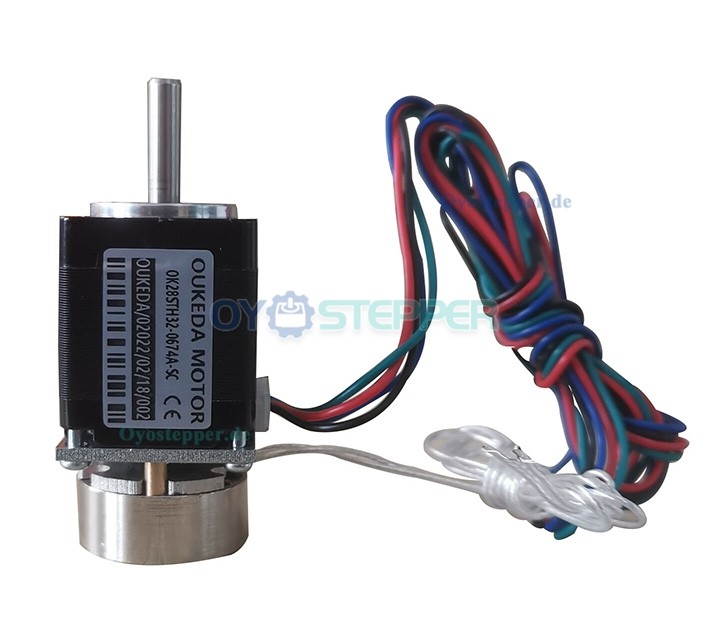

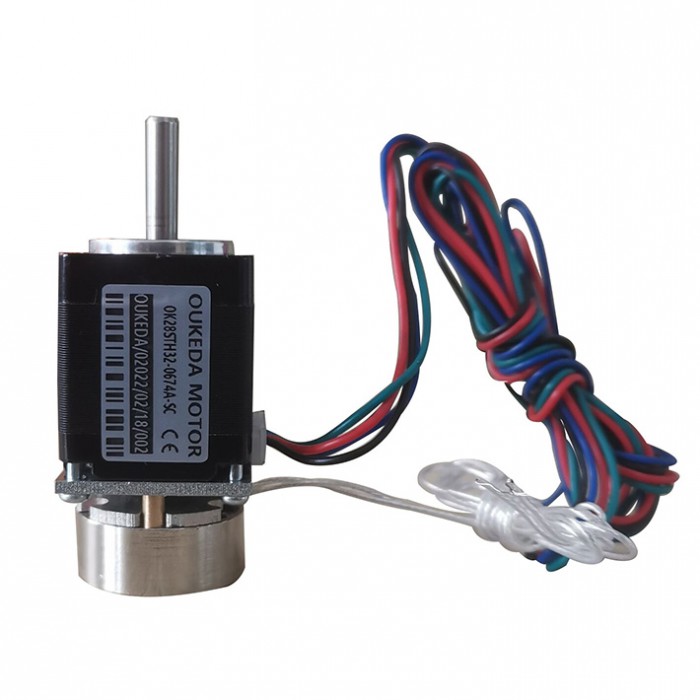

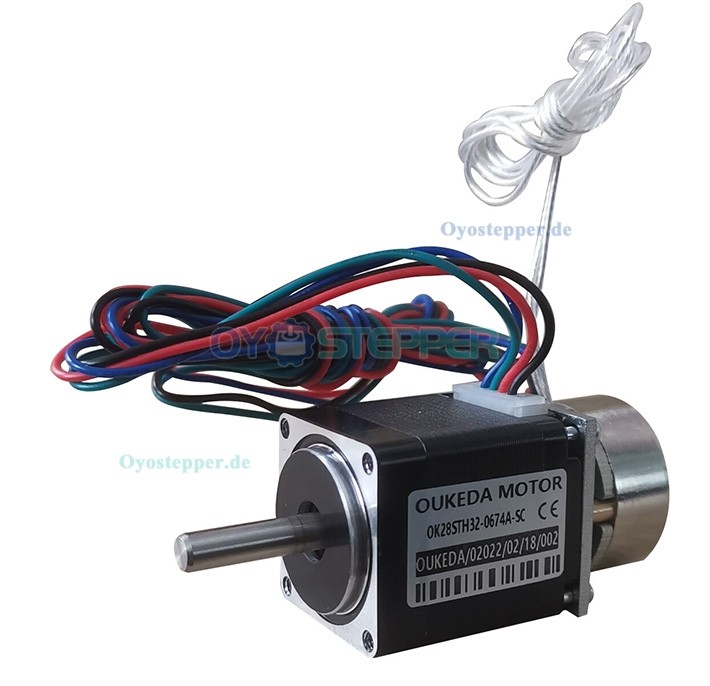

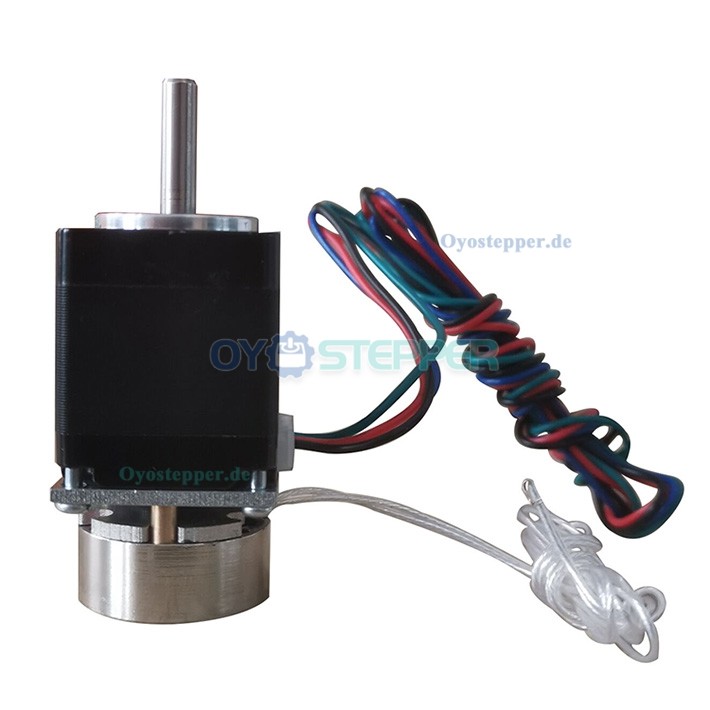

Dieser NEMA 11 Schrittmotor ist mit einer Haltebremse ausgestattet und verfügt über einen Schrittwinkel von 1,8°. Mit einem Haltemoment von 5,88 Ncm, einer Nennspannung von 3,75 V und einem Phasenstrom von 0,67 A eignet er sich für präzise Positionieraufgaben. Das kompakte Gehäuse misst 28 × 28 mm, und die D-Cut-Welle erleichtert die kraftschlüssige Verbindung mit mechanischen Komponenten.

Elektrische Daten:

Hersteller-Teilenummer: OK28STH32-0674A-SC

Motortyp: Bipolarer Schrittmotor

Phasenanzahl: 2

Schrittwinkel: 1,8°

Statisches Moment: 5,88 Ncm (8,32 oz.in)

Phasenspannung: 3,75 V

Nennstrom/Phase: 0,67 A

Phasenwiderstand: 5,6 Ohm ± 10 %

Induktivität: 3,4 mH ± 20 % (1 kHz);

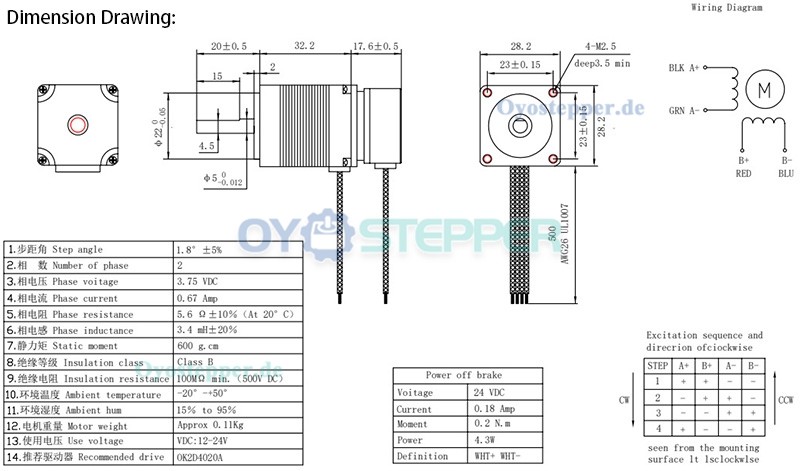

Technische Daten:

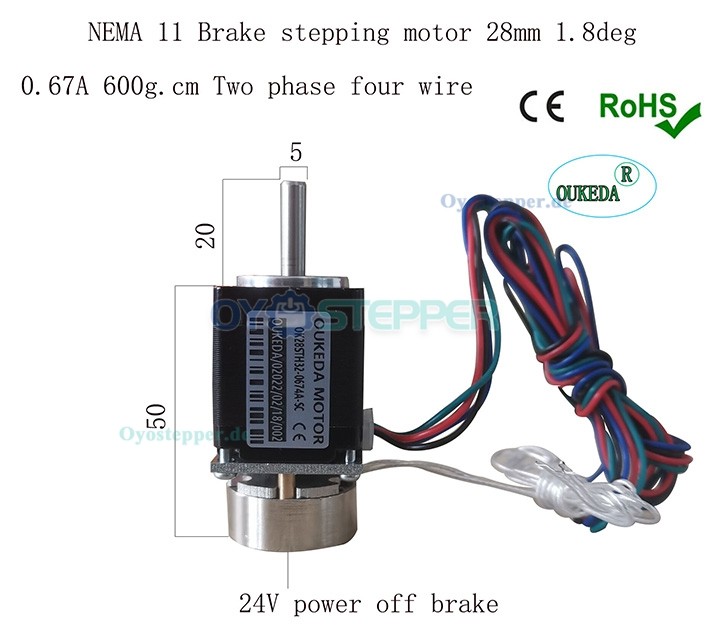

Rahmengröße: 28 x 28 mm

Motorlänge: 32,2 mm

Bremslänge: 17,6 mm

Wellendurchmesser: Φ5 mm

Wellenlänge: 20 mm

D-Cut-Länge: 15 mm

Anschlusslänge: 500 mm

Anzahl der Anschlüsse: 4

Anschlusslänge: 500 mm

Gewicht: 110 g

Bremsspezifikationen:

Spannung: 24 V

Stromstärke: 0,18 A

Moment: 0,2 Nm

Leistung: 4,3 W

Definition: Weiß + Weiß -;
