Doppelwelle Nema 11 Bipolar chrittmotor 1.8 Grad 12Ncm 0.67A 6.2V 4 Drähte Miniatur Schrittmotor
Doppelwelle Nema 11 Bipolar chrittmotor 1.8 Grad 12Ncm 0.67A 6.2V 4 Drähte Miniatur Schrittmotor

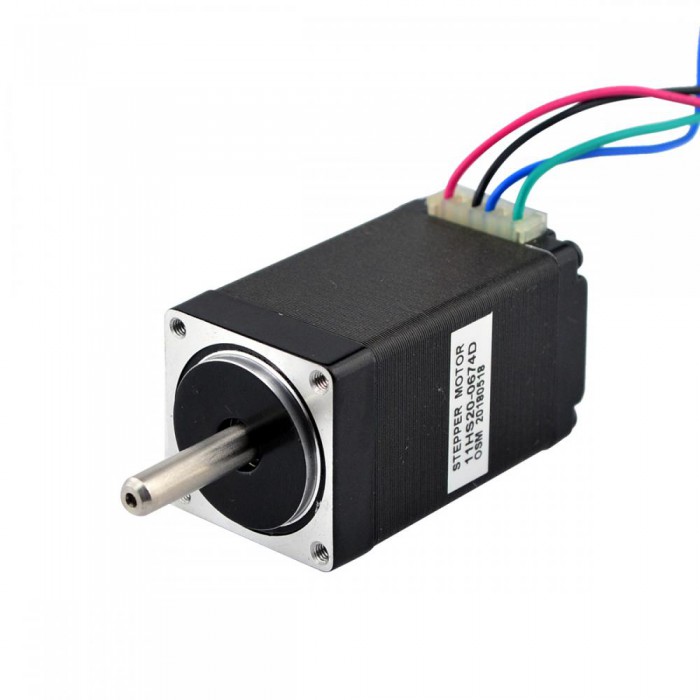

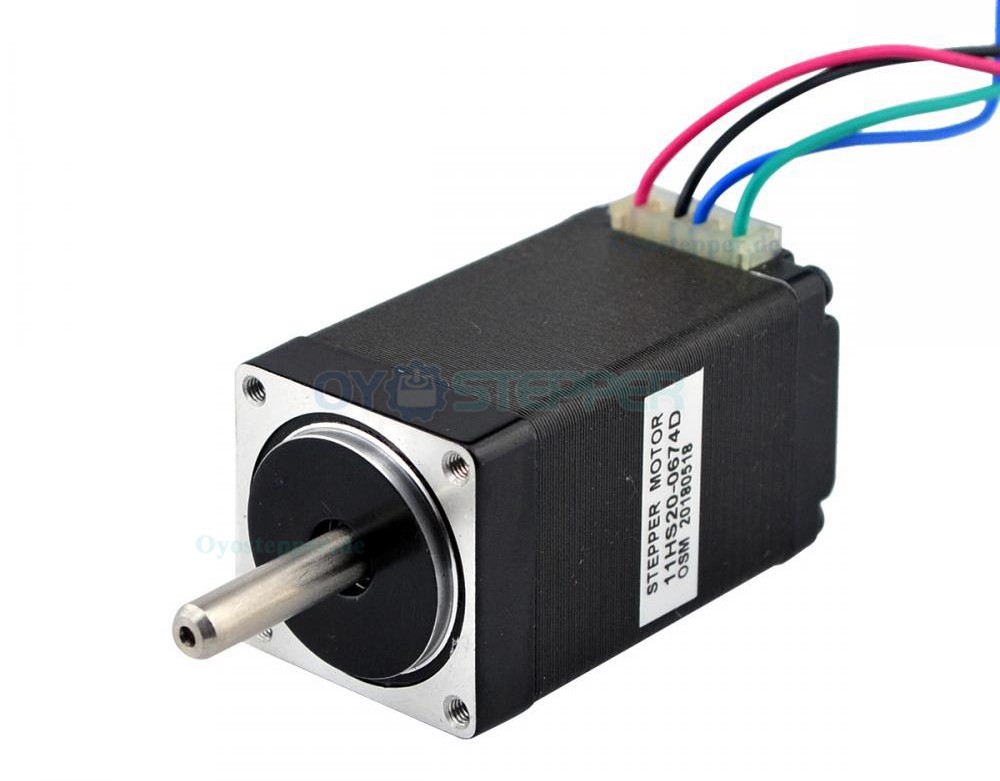

Dieser Bipolar Nema 11 Schrittmotor mit Schrittwinkel 1.8deg und Größe 28x28x51mm. Es hat 4 Drähte, jede Phase zieht Strom 0.67A bei 6.2V, mit Haltemoment 12Ncm (17.04oz.in). Ein Hinten-Schaft ist verfügbar.
Elektrische Spezifikation
- Hersteller #: 11HS20-0674D
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 12Ncm(17.04oz.in)
- Strom: 0.67A
- Stromspannung: 6.2V
- Phasenwiderstand: 9.2ohms
- Induktivität: 5.7mH ± 20%(1KHz);
Physikalische Spezifikation
- Rahmengröße:> 28 x 28mm
- Körper Länge: 51mm
- Schaftdurchmesser: Φ5mm
- Länge desVorderen Schafts: 20mm

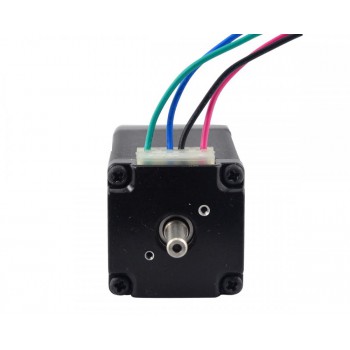

- Hintere Schaftlänge:12mm
- Double D-Schnittlänge: 15mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
- Gewicht: 110g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
Vollständiges Datenblatt: 11HS20-0674D.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 12 |
| Haltemoment (oz.in) | 17.00 |
| Induktivität(mH) | 5.7 |
| Phasenwiderstand(ohm) | 9.2 |
| Nennstrom (A) | 0.67 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 51 |
| Rahmengröße(mm) | 28x28 |
| Leitungslänge(mm) | 500 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 20 |
| Abtriebswellentyp | D-Cut |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Gewicht(g) | 200 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
