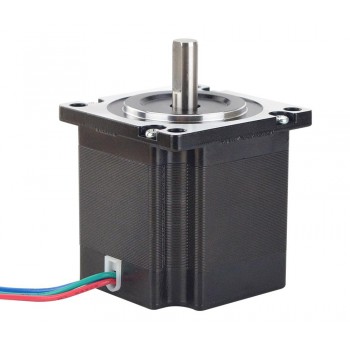

P-Serie Nema 23 Schrittmotor 1,2 Grad 5,5A 1 Nm CNC 3 Phasen Schrittmotor 3 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Weihnachts-Sonderangebot 2025:
- 6% Rabatt auf den Gesamtbetrag
- Genießen Sie Rabatt an der Kasse
- Gutscheincode nicht erforderlich!
- Gültig bis 5. Januar 2026
- Hinweis: Kein Gutscheincode erforderlich, bitte direkt bestellen!
Preis:€25.61
Das könnte Sie auch interessieren
P-Serie Nema 23 Schrittmotor 1,2 Grad 5,5A 1 Nm CNC 3 Phasen Schrittmotor 3 Drähte
Elektrische Spezifikation
Hersteller #: 23HT22-5503S
Anzahl der Phasen: 3
Schrittwinkel: 1.2 Grad
Haltemoment: 1 Nm(141.64 oz.in)
Strom: 5.5 A
Phasenwiderstand: 0.45 ohms
Induktivität: 0.98 mH ± 20%(1KHz)
Physikalische Spezifikation
Rahmengröße: 57 x 57 mm
Körper Länge: 55.5 mm
Schaftdurchmesser: Φ8 mm
Schaftlänge: 21 mm
D-Schnitt Schaftlänge: 15 mm
Leitungslänge: 500 mm
Gewicht: 0.72 kg
Verbindung
|
U
|
V
|
W
|
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 100 |
| Haltemoment (oz.in) | 141.64 |
| Induktivität(mH) | 0.98 |
| Phasenwiderstand(ohm) | 0.45 |
| Nennstrom (A) | 5.5 |
| Schrittwinkel(°) | 1.2 |
| Anzahl der Phasen | 3 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 55.5 |
| Rahmengröße(mm) | 57*57 |
| Leitungslänge(mm) | 500 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 21 |
| Gewicht(g) | 720 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
