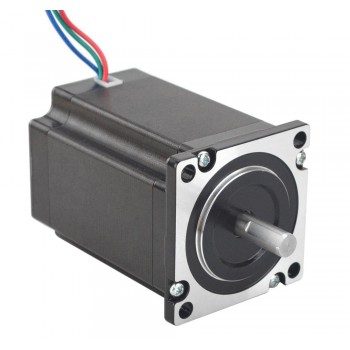

P-Serie Nema 23 Schrittmotor 1,2 Grad 5,5 A 1,8 Nm 3 Phasen Schrittmotor 3 Drähte CNC Schrittmotor
P-Serie Nema 23 Schrittmotor 1,2 Grad 5,5 A 1,8 Nm 3 Phasen Schrittmotor 3 Drähte CNC Schrittmotor
Elektrische Spezifikation
- Hersteller #: 23HT32-5503S
- Anzahl der Phasen: 3
- Schrittwinkel: 1.2 Grad
- Haltemoment: 1.8 Nm(254.95 oz.in)
- Strom: 5.5 A
- Phasenwiderstand: 0.7 ohms
- Induktivität: 1.8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 57 x 57 mm
- Körper Länge: 80.5 mm
- Schaftdurchmesser: Φ8 mm
- Schaftlänge: 21 mm
- D-cut Wellenlänge: 15 mm
- Leitungslänge: 500 mm
- Gewicht: 1.3 kg
Verbindung
|
U
|
V
|
W
|
|
Grün
|
Rot
|
Blau
|
Ressourcen
- Vollständiges Datenblatt: 23HT32-5503S.pdf
- Drehmomentkurve: 23HT32-5503S Torque Curve.pdf
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 180 |
| Haltemoment (oz.in) | 254.95 |
| Induktivität(mH) | 1.8 |
| Phasenwiderstand(ohm) | 0.7 |
| Nennstrom (A) | 5.5 |
| Schrittwinkel(°) | 1.2 |
| Anzahl der Phasen | 3 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 80.5 |
| Rahmengröße(mm) | 57*57 |
| Leitungslänge(mm) | 500 |
| Schaftdurchmesser(mm) | 8 |
| Schaftlänge(mm) | 21 |
| Gewicht(g) | 1300 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
