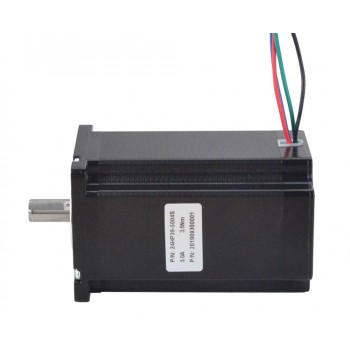

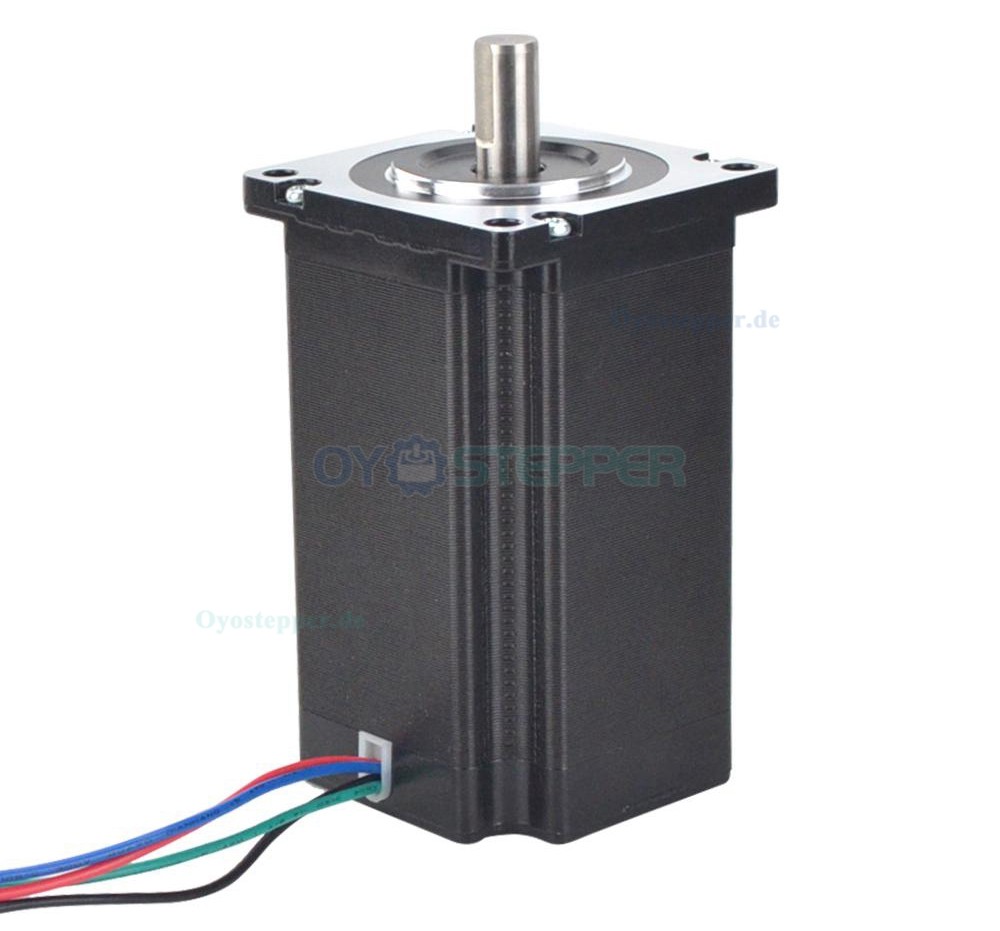

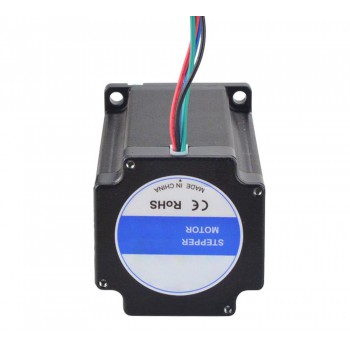

Nema 24 Bipolar Schrittmotor 1,8 Grad 3,5 Nm 5,0A 4 Drähte 2 Phasen CNC Schrittmotor
Nema 24 Bipolar Schrittmotor 1,8 Grad 3,5 Nm 5,0A 4 Drähte 2 Phasen CNC Schrittmotor
Elektrische Spezifikation
- Hersteller #: 24HP39-5004S
- Anzahl der Phasen: 2
- Schrittwinkel: 1.8 Grad
- Haltemoment: 3.5 Nm(495.74oz.in)
- Strom: 5.0 A
- Phasenwiderstand: 0.48 ohms± 10%
- Induktivität: 1.85 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 60 x 60 mm
- Körper Länge: 97.8 mm
- Schaftdurchmesser: Φ10 mm
- Schaftlänge: 21 mm
- Keilnut Schaftlänge: 15 mm
- Anzahl Leiter: 4
- Leitungslänge: 500 mm
- Gewicht: 1.6 kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
GRN
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 350 |
| Haltemoment (oz.in) | 495.74 |
| Induktivität(mH) | 1.85 |
| Phasenwiderstand(ohm) | 0.48 |
| Nennstrom (A) | 5.0 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 97.8 |
| Rahmengröße(mm) | 60 x 60 |
| Leitungslänge(mm) | 500 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 10 |
| Schaftlänge(mm) | 21 |
| Abtriebswellentyp | Keilnut |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Gewicht(g) | 1600 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
