Doppelwelle Nema 24 Schrittmotor Bipolar 1.8 Grad 3,1 Nm 3,5A 3.85V 4 Drähte CNC Schrittmotor

Doppelwelle Nema 24 Schrittmotor Bipolar 1.8 Grad 3,1 Nm 3,5A 3.85V 4 Drähte CNC Schrittmotor
Artikelnummer:24HS34-3504D
Rezension schreiben
Preis:€30.87
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €29.32 5%
10 €28.71 7%
50 €27.78 10%
100 €26.24 15%
In den Warenkorb legen

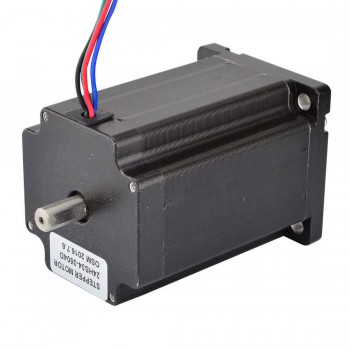

Doppelwelle Nema 24 Schrittmotor Bipolar 1.8 Grad 3,1 Nm 3,5A 3.85V 4 Drähte CNC Schrittmotor



Dieser Bipolar Nema 24 Schrittmotor mit Schrittwinkel 1.8deg und Größe 60x60x88mm. Es hat 4 Drähte, jede Phase zieht 3.5A, mit Haltemoment 3.1Nm (439oz.in). Ein Hinten-Schaft wurde für Encoder oder Gleichgestellt.



Elektrische Spezifikation

  • Hersteller #: 24HS34-3504D
  • Motorentyp: Bipolar
  • Schrittwinkel: 1.8 Grad
  • Haltemoment: 3.1Nm(439oz.in)
  • Strom: 3.5A
  • Stromspannung: 3.85V
  • Phasenwiderstand: 1.1ohms
  • Induktivität: 5.6mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 60 x 60mm
  • Körper Länge: 88mm
  • Schaftdurchmesser: Φ8mm
  • Länge desVorderen Schafts: 24mm
  • Hintere Schaftlänge: 15mm
  • Double D-Schnittlänge: 20mm
  • Anzahl Leiter: 4
  • Leitungslänge: 600mm
  • Gewicht: 1.34kg

Verbindung

A+
A-
B+
B-
Schwarz
Grün
Rot
Blau



Ressourcen

Vollständiges Datenblatt: 24HS34-3504D.pdf

Drehmomentkurve: 24HS34-3504D Torque Curve.pdf

Précédent: Doppelwelle Nema 24 Schrittmotor CNC-Schrittmotor 3,1 Nm CNC Schrittmotor mit 8 Anschlüssen
Suivant: Doppelwellen Nema24 Schrittmotor 4 Nm 1.8 Grad CNC Schrittmotor mit 8 Anschlüssen
Elektrische Spezifikation
Bipolar/Unipolar Bipolar
Haltemoment (Ncm) 310
Haltemoment (oz.in) 439
Induktivität(mH) 5.6
Phasenwiderstand(ohm) 1.1
Nennstrom (A) 3.5
Schrittwinkel(°) 1.8
Physikalische Spezifikation
Körper Länge(mm) 88
Rahmengröße(mm) 60x60
Einzelne Welle/Doppelwelle Doppelwelle
Abtriebswellentyp D-Cut
Schaftdurchmesser(mm) 8
Schaftlänge(mm) 24
Anzahl der Leiter 4
Leitungslänge(mm) 600
Gewicht(g) 1340
  • Stecker: Molex, Harwin, Tyco/AMP, JST etc.
  • Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
  • Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
  • Wicklung: Widerstand, Induktivität, Nennstrom, usw.
