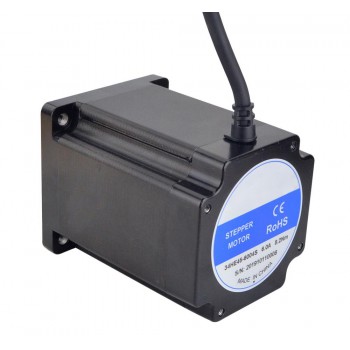

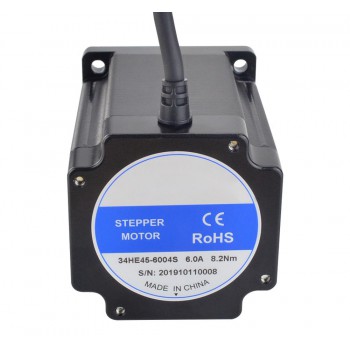

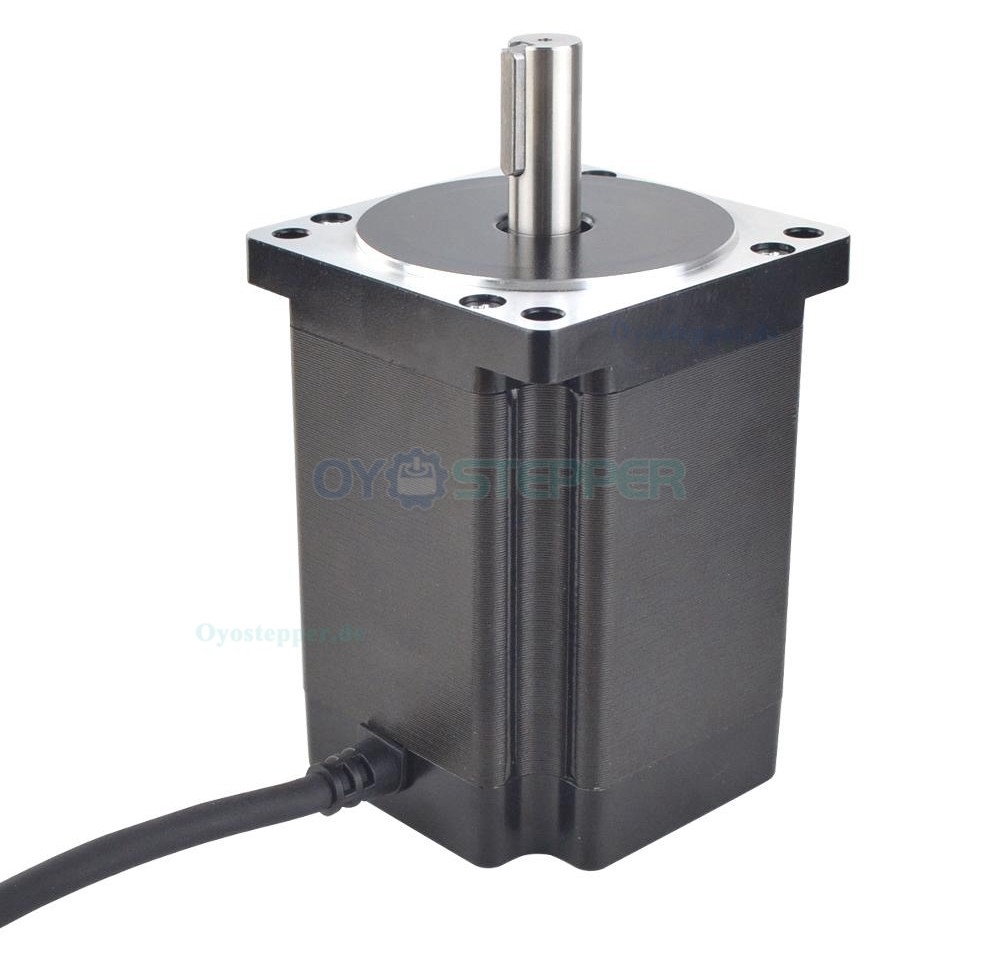

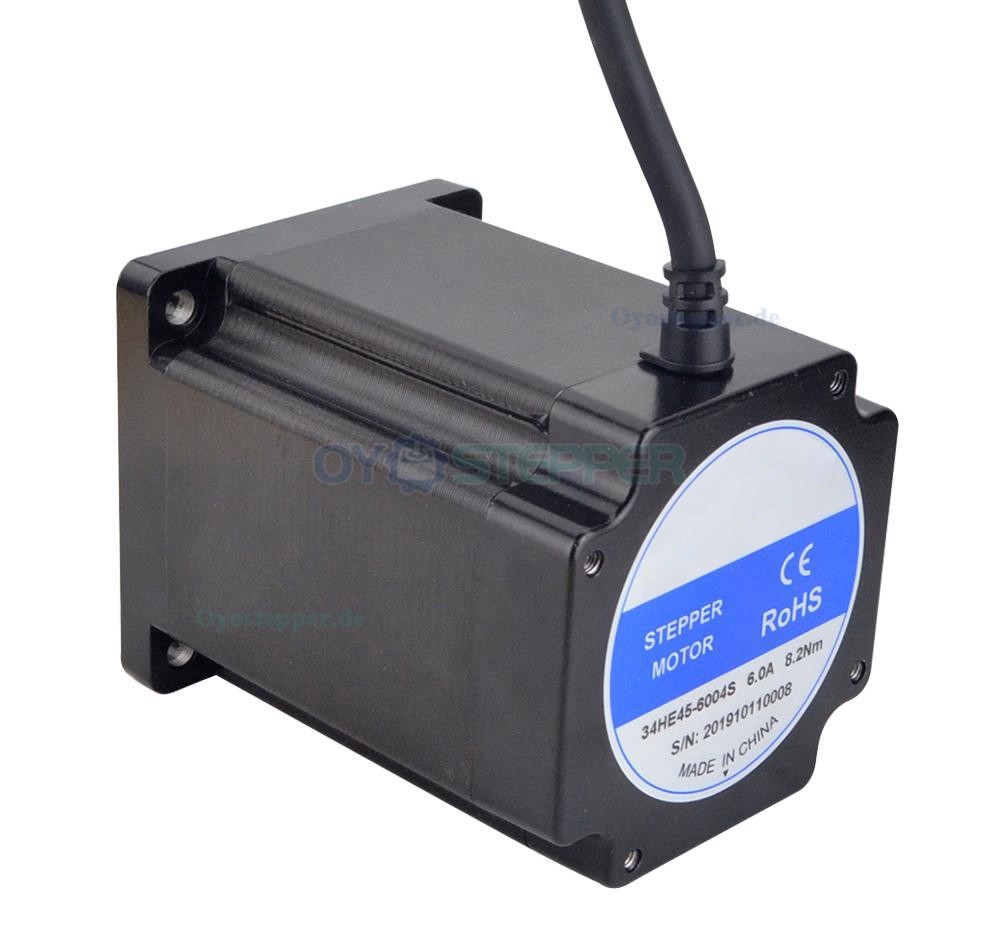

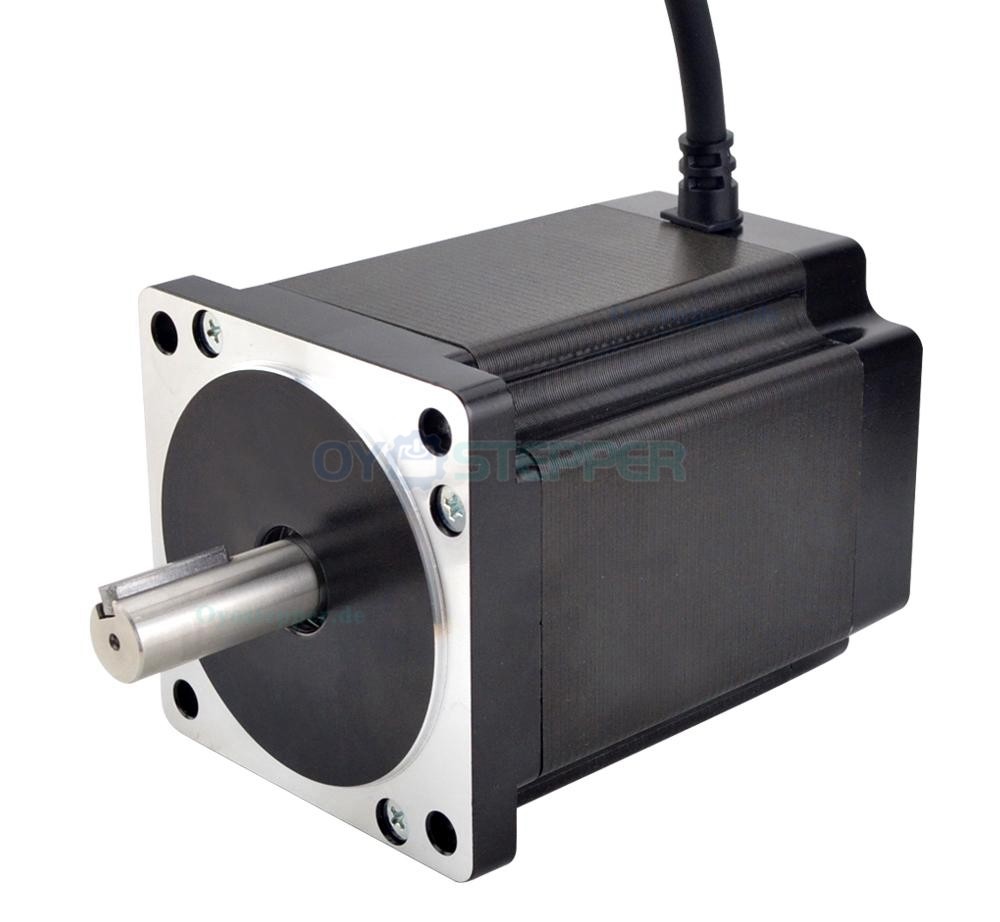

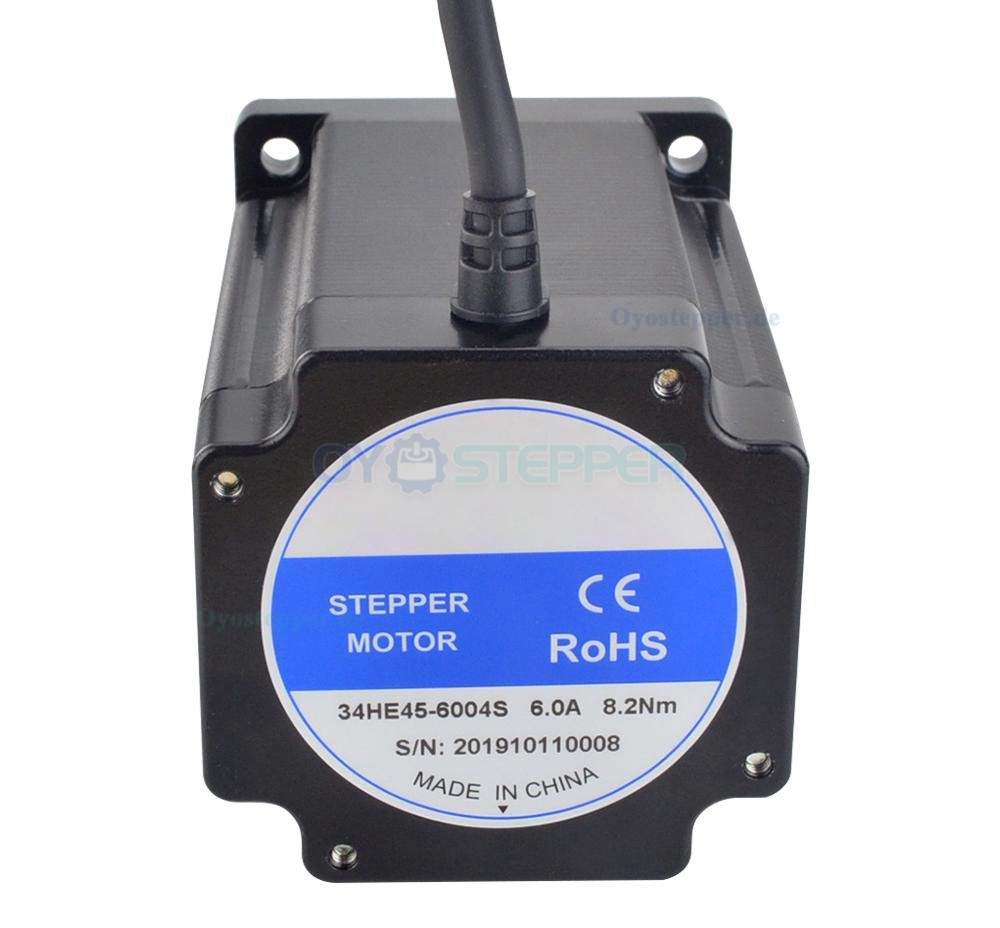

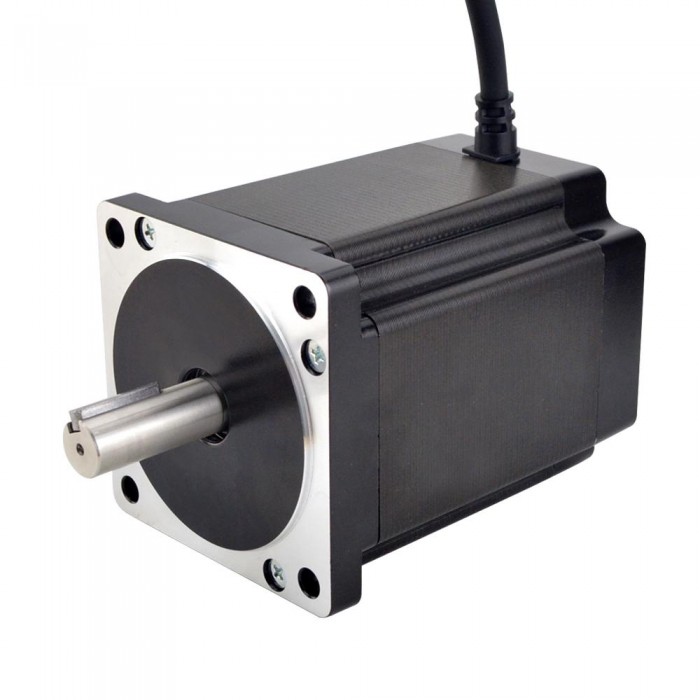

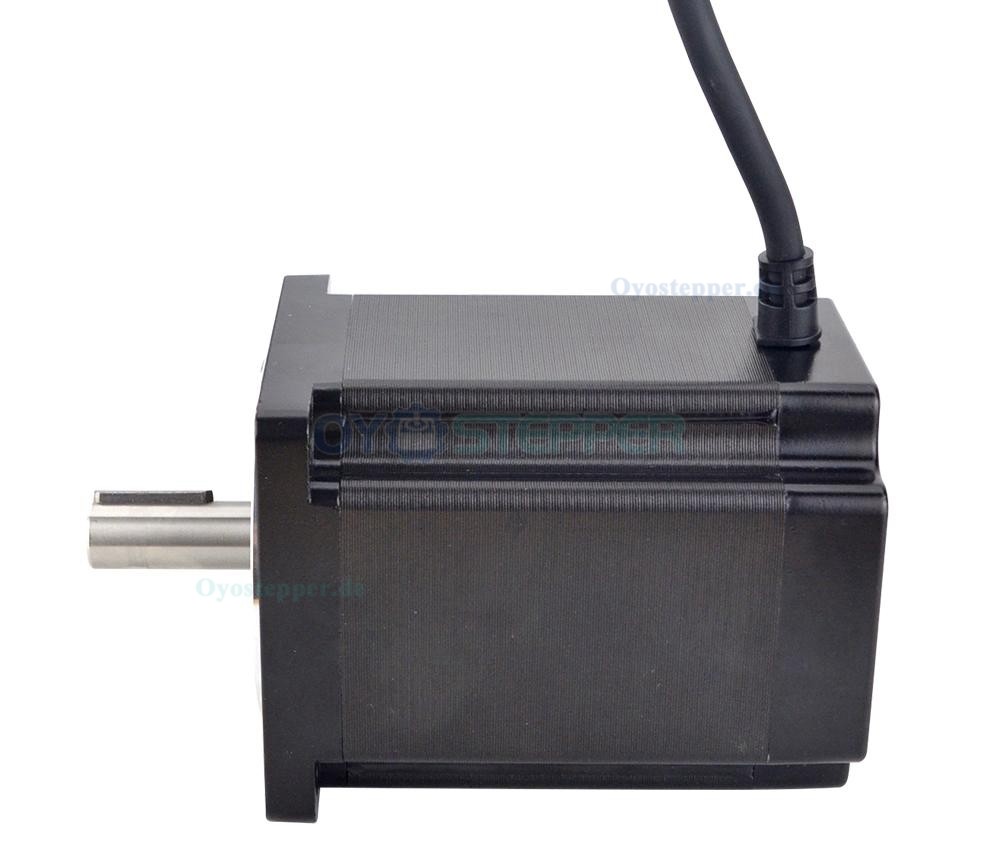

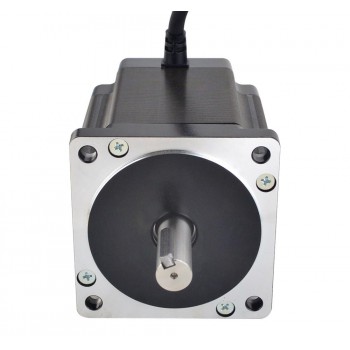

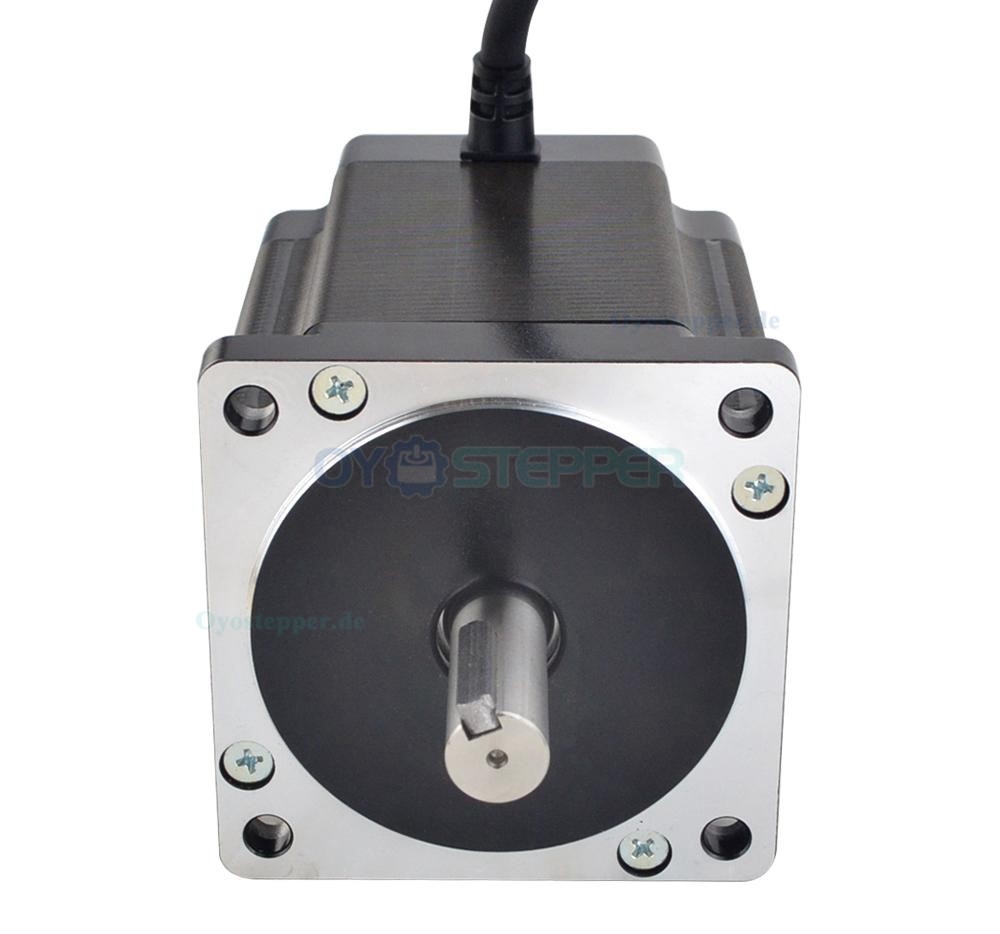

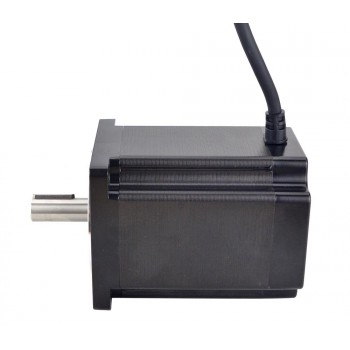

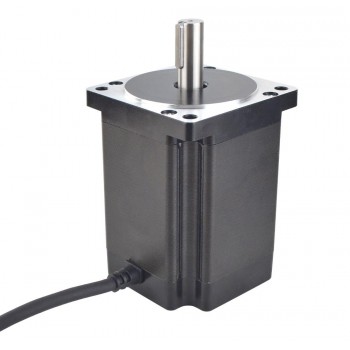

E-Serie Nema 34 Schrittmotor Bipolar 1,8 Grad 8,2 Nm 6,0 A 4 Drähte 2 Phasen CNC Schrittmotor
E-Serie Nema 34 Schrittmotor Bipolar 1,8 Grad 8,2 Nm 6,0 A 4 Drähte 2 Phasen CNC Schrittmotor
Elektrische Spezifikation
- Hersteller #: 34HE45-6004S
- Anzahl der Phasen: 2
- Schrittwinkel: 1.8 Grad
- Haltemoment: 8.2 Nm(849.84oz.in)
- Strom: 6.0 A
- Phasenwiderstand: 0.51 ohms± 10%
- Induktivität: 5.1 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 86 x 86 mm
- Körper Länge: 114 mm
- Schaftdurchmesser: Φ14 mm
- Schaftlänge: 37 mm
- Keilnut Schaftlänge: 25 mm
- Anzahl Leiter: 4
- Leitungslänge: 500 mm
- Gewicht: 3.7 kg
Verbindung
A+
|
A-
|
B+
|
B-
|
Schwarz
|
GRN
|
Rot
|
Blau
|
Elektrische Spezifikation | |
---|---|
Haltemoment (Ncm) | 820 |
Induktivität(mH) | 5.1 |
Phasenwiderstand(ohm) | 0.51 |
Nennstrom (A) | 6.0 |
Schrittwinkel(°) | 1.8 |
Physikalische Spezifikation | |
Körper Länge(mm) | 114 |
Rahmengröße(mm) | 86 x 86 |
Leitungslänge(mm) | 500 |
Anzahl der Leiter | 4 |
Schaftdurchmesser(mm) | 14 |
Schaftlänge(mm) | 37 |
Abtriebswellentyp | Keilnut |
Einzelne Welle/Doppelwelle | Einzelne Welle |
Gewicht(g) | 3700 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
