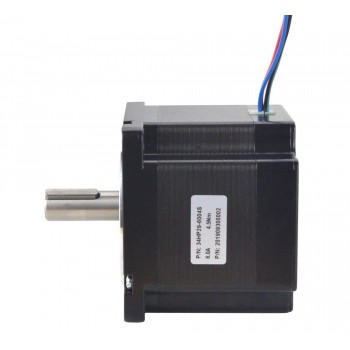

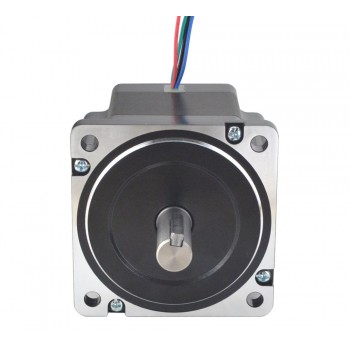

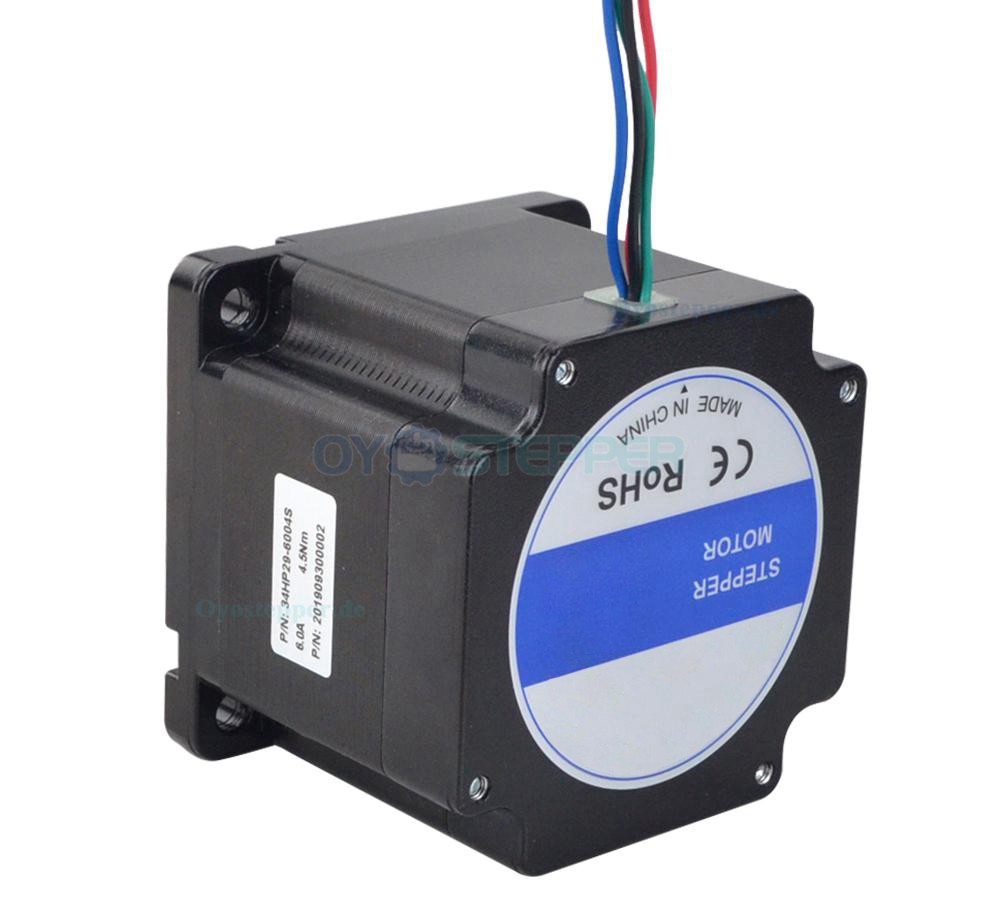

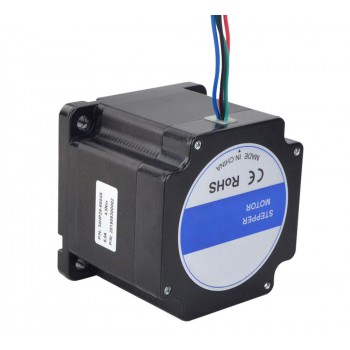

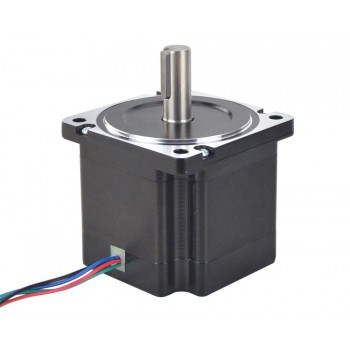

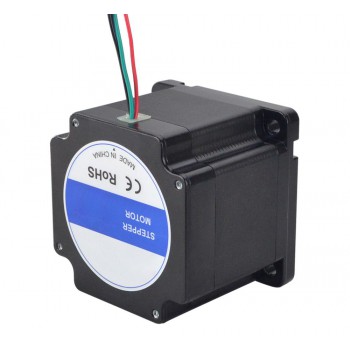

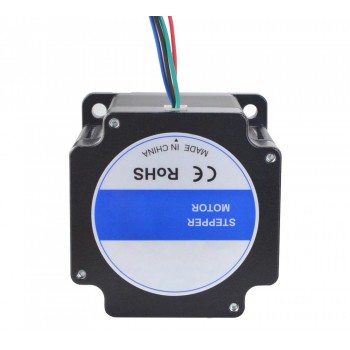

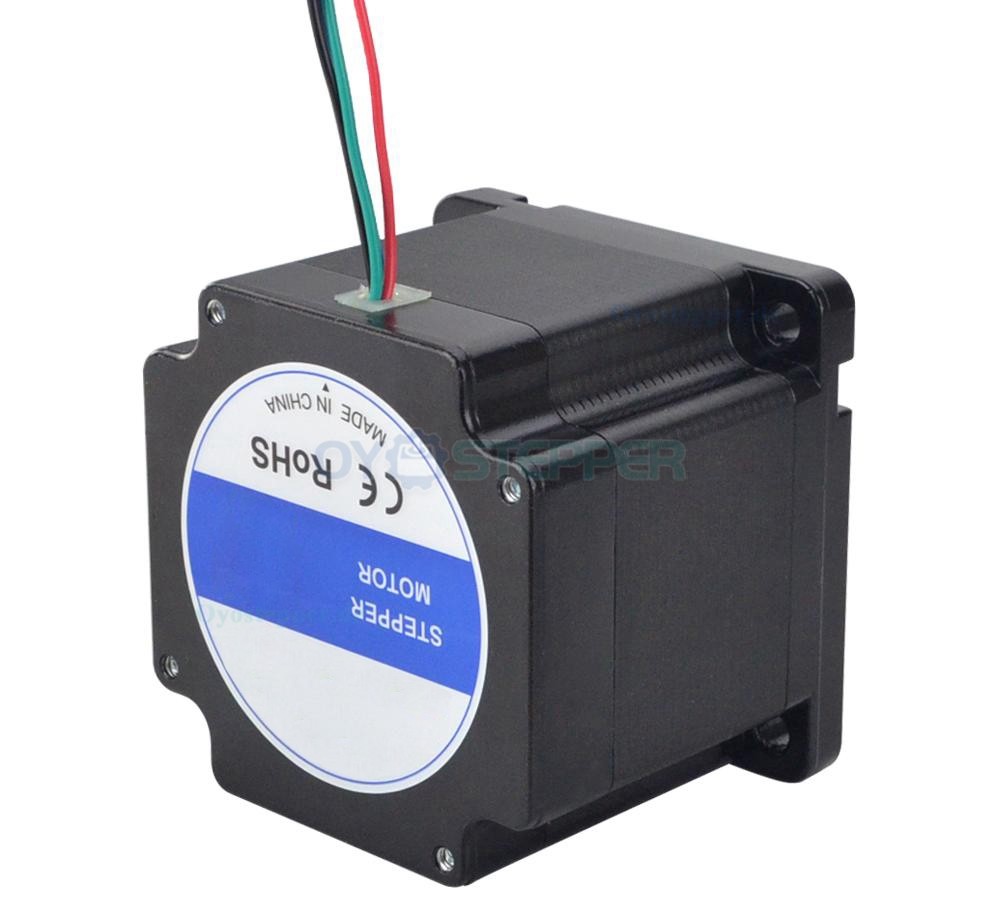

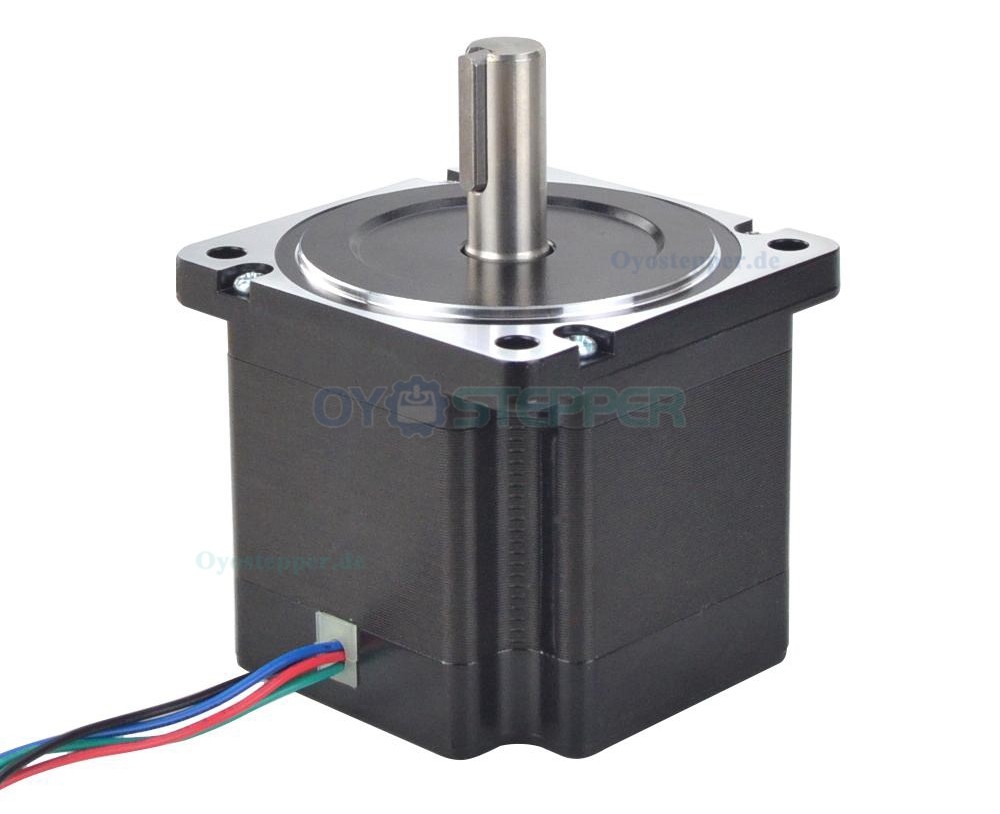

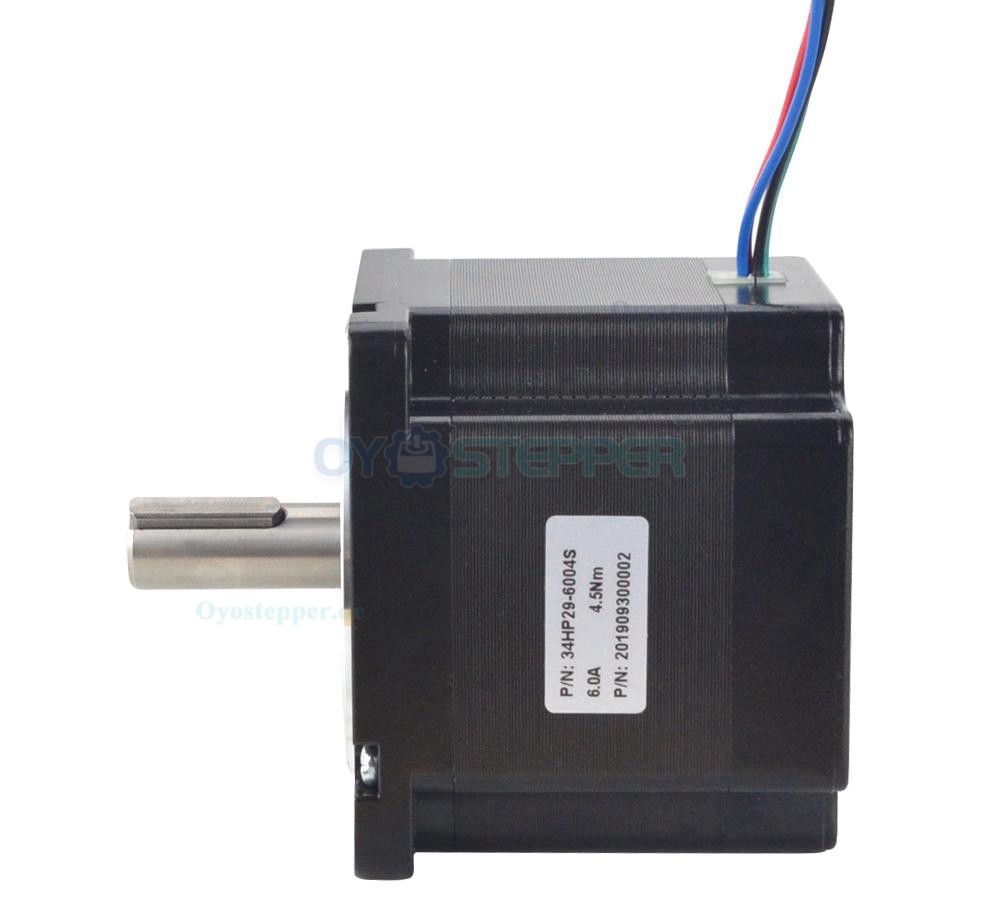

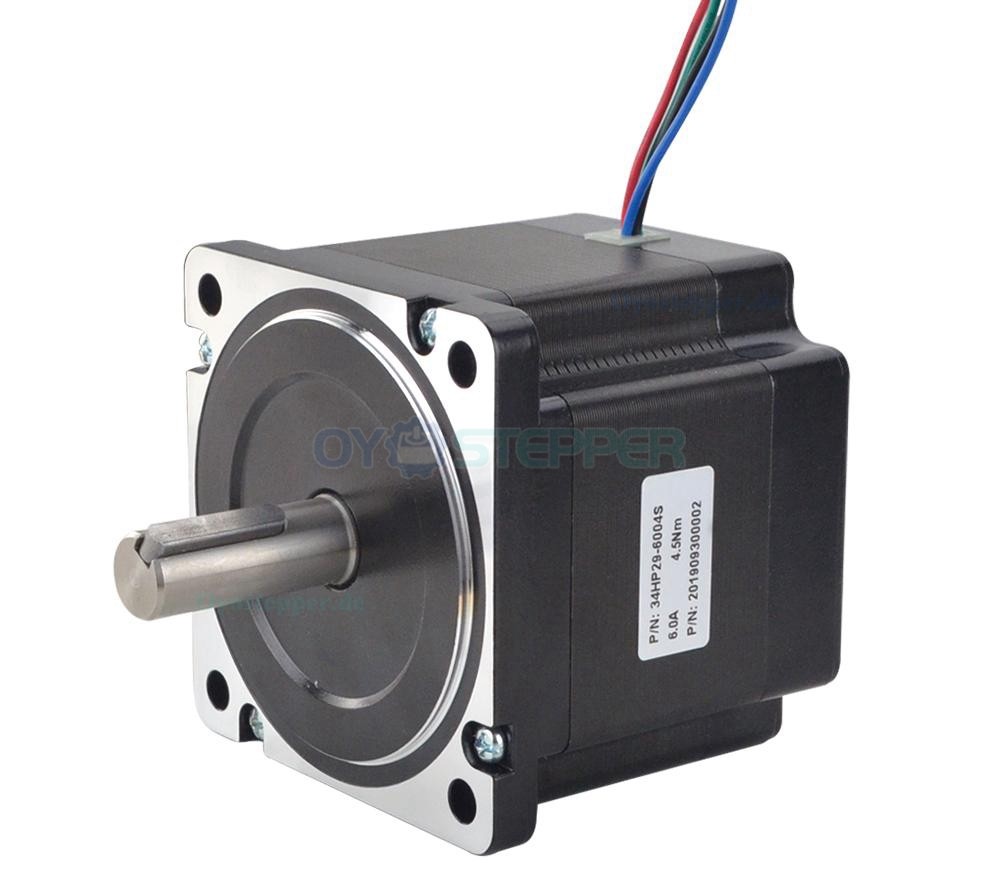

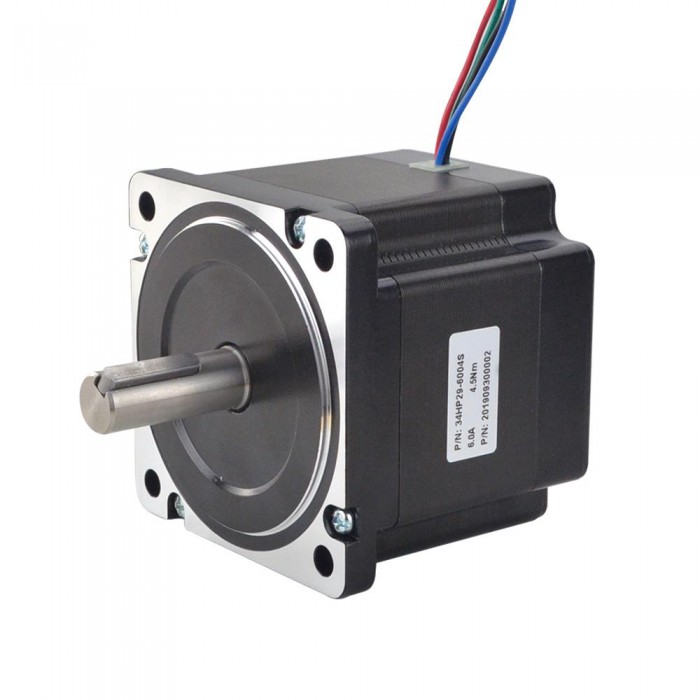

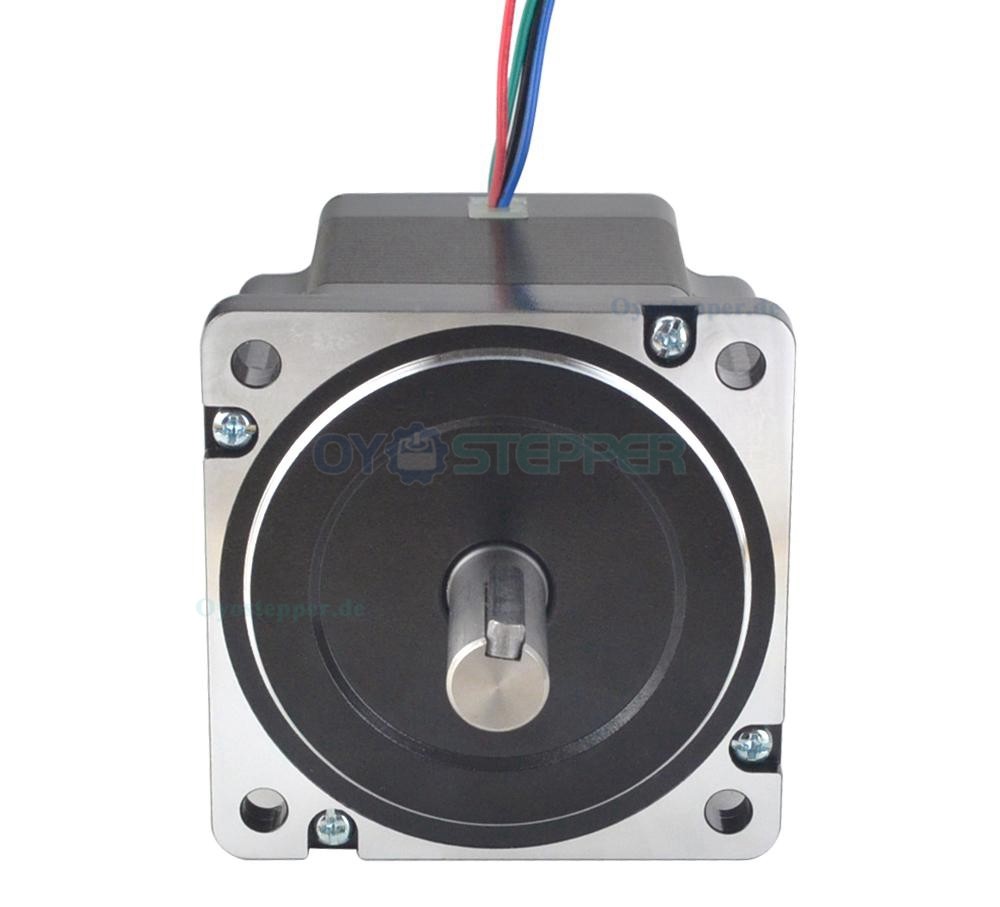

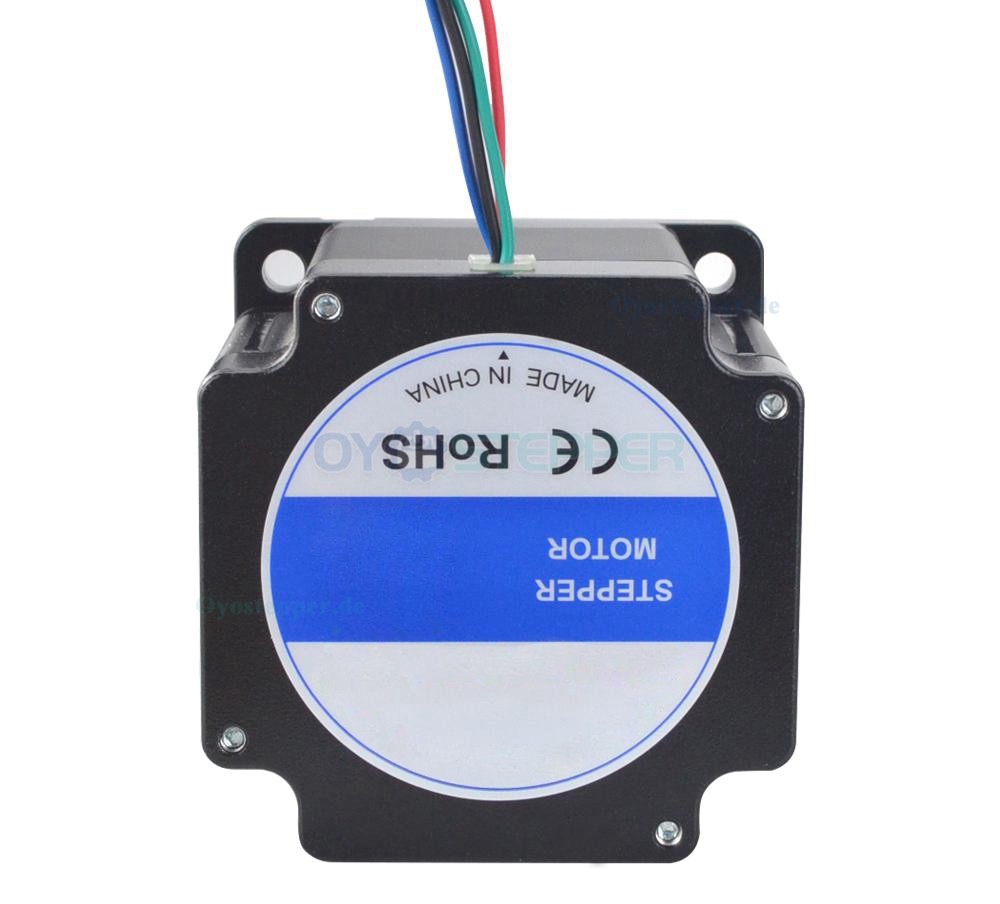

Nema 34 Schrittmotor Bipolar 1,8 Grad 4,5 Nm 6,0A 4 Drähte 2 Phasen CNC Schrittmotor
Nema 34 Schrittmotor Bipolar 1,8 Grad 4,5 Nm 6,0A 4 Drähte 2 Phasen CNC Schrittmotor
Elektrische Spezifikation
- Hersteller #: 34HP29-6004S
- Anzahl der Phasen: 2
- Schrittwinkel: 1.8 Grad
- Haltemoment: 4.5 Nm(637.38oz.in)
- Strom: 6.0 A
- Phasenwiderstand: 0.34 ohms± 10%
- Induktivität: 2.5 mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 86 x 86 mm
- Körper Länge: 74 mm
- Schaftdurchmesser: Φ14 mm
- Schaftlänge: 37 mm
- Keilnut Schaftlänge: 25 mm
- Anzahl Leiter: 4
- Leitungslänge: 500 mm
- Gewicht: 2.15 kg
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
GRN
|
Rot
|
Blau
|
Ressourcen
- Drehmomentkurve: 34HP29-6004S Torque Curve.pdf
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637.38 |
| Induktivität(mH) | 2.5 |
| Phasenwiderstand(ohm) | 0.34 |
| Nennstrom (A) | 6.0 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 74 |
| Rahmengröße(mm) | 86 x 86 |
| Leitungslänge(mm) | 500 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 14 |
| Schaftlänge(mm) | 37 |
| Abtriebswellentyp | Keilnut |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Gewicht(g) | 2150 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
