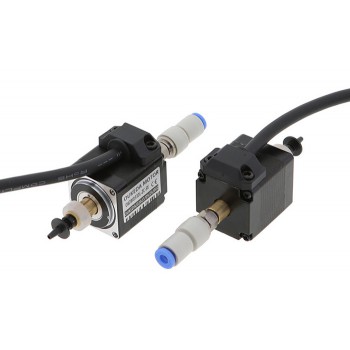

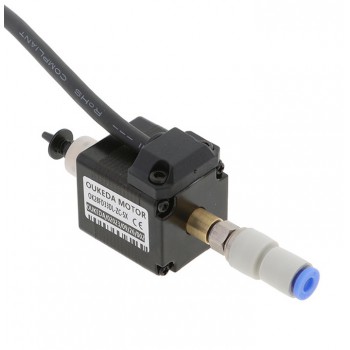

Oukeda Nema 11 Schrittmotor für SMT-Platzierungsmaschine, 1,8 Grad, 6 Ncm, 2-phasig, mit Dämpfungsdüse
Oukeda Nema 11 Schrittmotor für SMT-Platzierungsmaschine, 1,8 Grad, 6 Ncm, 2-phasig, mit Dämpfungsdüse

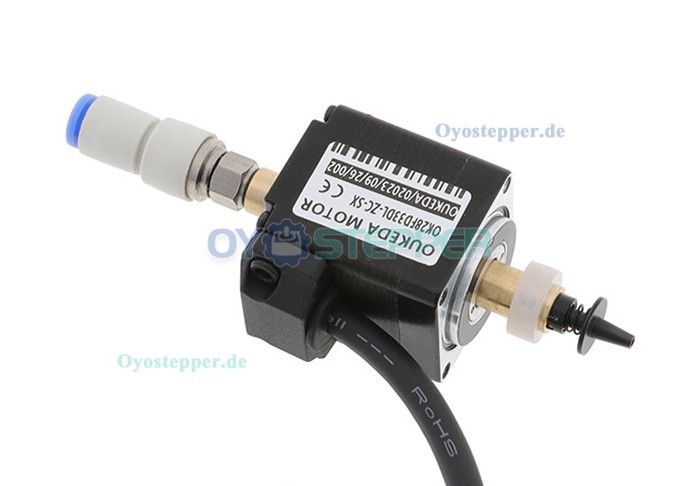

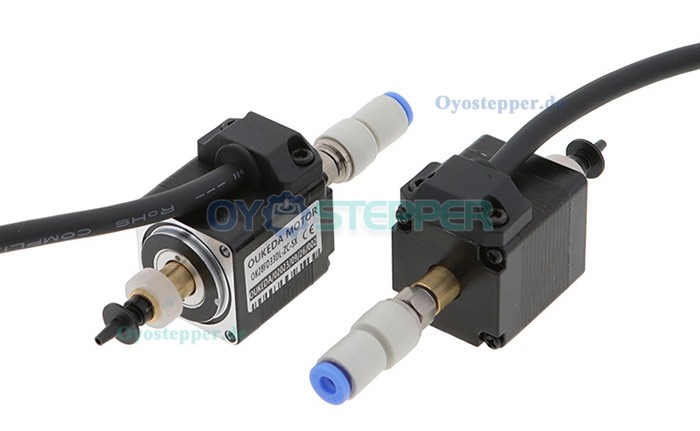

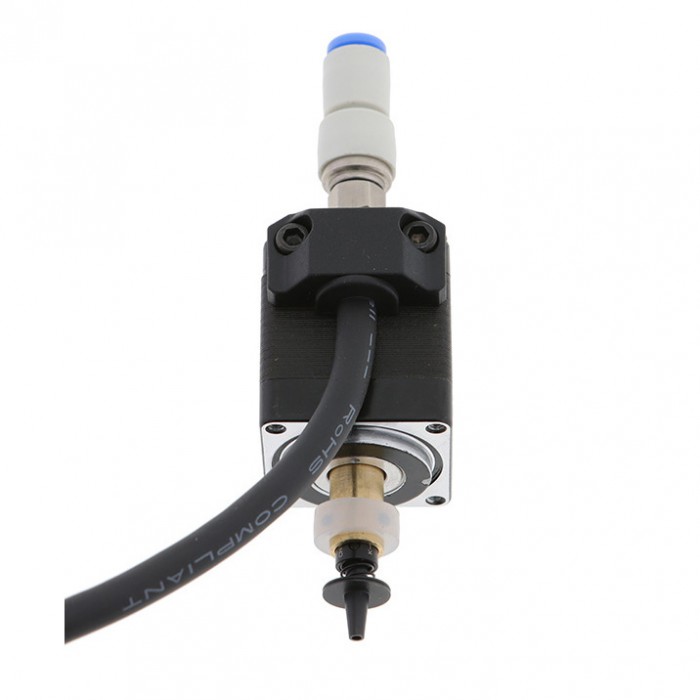

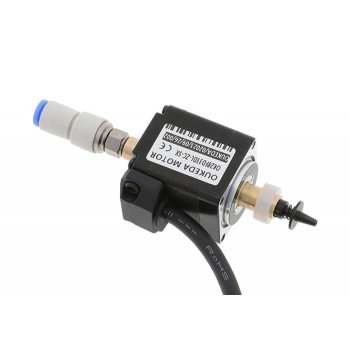

Der Oukeda NEMA 11 Schrittmotor OK28FD33DL-ZC-SX ist ein zweiphasiger, bipolarer Motor mit einem Schrittwinkel von 1,8° und einem Haltemoment von 6 Ncm. Er arbeitet bei 12–24 V und 1 A pro Phase. Das Gehäuse misst 28 × 28 mm bei einer Länge von 33,2 mm. Ausgestattet mit Dämpfungsdüse, 8 mm Welle, vier Anschlüssen und einem Gewicht von 110 g eignet sich der Motor für den Einsatz in SMT-Platzierungsmaschinen.
Elektrische Daten
Hersteller-Teilenummer: OK28FD33DL-ZC-SX
Motortyp: Bipolarer Schrittmotor
Schrittwinkel: 1,8°
Phasenanzahl: 2
Haltemoment: 6 Ncm (8,49 oz.in)
Nennstrom/Phase: 1 A
Betriebsspannung: 12–24 V
Phasenwiderstand: 2,1 Ohm
Induktivität: 1,5 mH ± 20 % (1 kHz)
Isolationsklasse: B, 130 °C (266 °F);

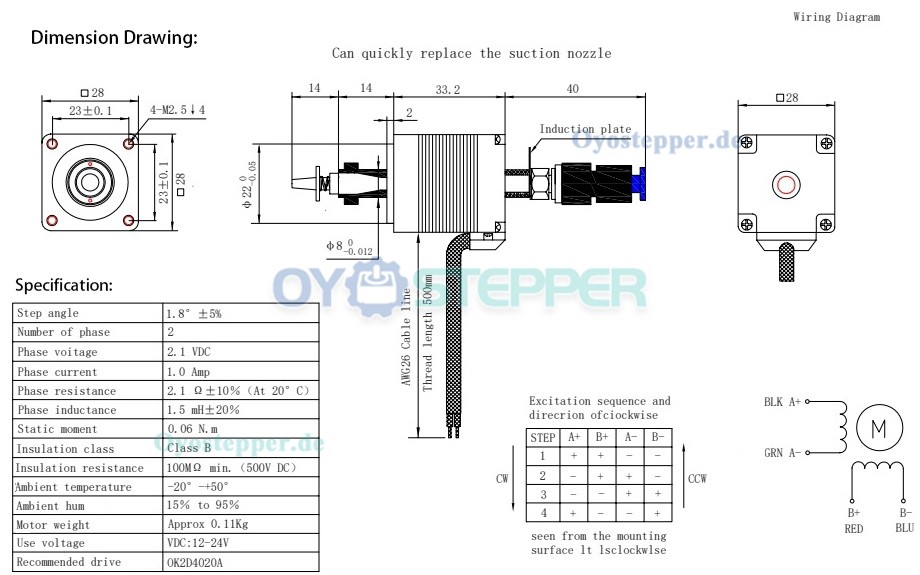

Physikalische Daten
Rahmengröße: 28 x 28 mm

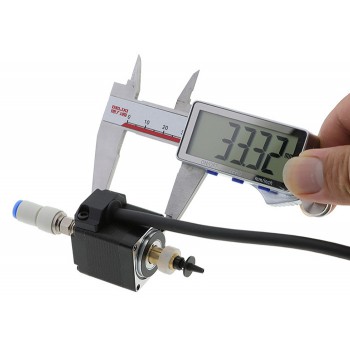

Gehäuselänge: 33,2 mm
Wellendurchmesser: Φ 8 mm
Vordere Wellenlänge: 28 mm
Hintere Wellenlänge: 40 mm
Anzahl der Anschlüsse: 4
Anschlusslänge: 300 mm
Gewicht: 110g
.jpg "Oukeda Nema 11 Schrittmotor für SMT-Platzierungsmaschine, 1,8 Grad, 6 Ncm, 2-phasig, mit Dämpfungsdüse")
.jpg "Oukeda Nema 11 Schrittmotor für SMT-Platzierungsmaschine, 1,8 Grad, 6 Ncm, 2-phasig, mit Dämpfungsdüse")
.jpg "Oukeda Nema 11 Schrittmotor für SMT-Platzierungsmaschine, 1,8 Grad, 6 Ncm, 2-phasig, mit Dämpfungsdüse")
.jpg "Oukeda Nema 11 Schrittmotor für SMT-Platzierungsmaschine, 1,8 Grad, 6 Ncm, 2-phasig, mit Dämpfungsdüse")
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 6 |
| Haltemoment (oz.in) | 8.49 |
| Nennstrom (A) | 1 |
| Anzahl der Phasen | 2 |
| Schrittwinkel(Grad) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 33.2 |
| Schaftdurchmesser(mm) | 8 |
| Gewicht(g) | 110 |
| Länge der Eingangswelle(mm) | 28 |
| Länge der Abtriebswelle(mm) | 40 |
| Rahmengröße(mm) | 28x28 |
| Einzelne Welle/Doppelwelle | Doppelwelle |
