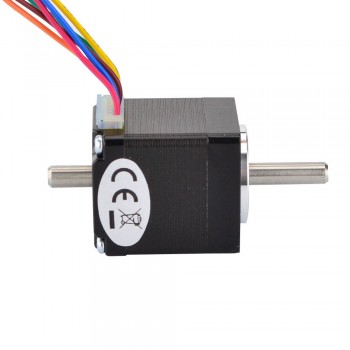

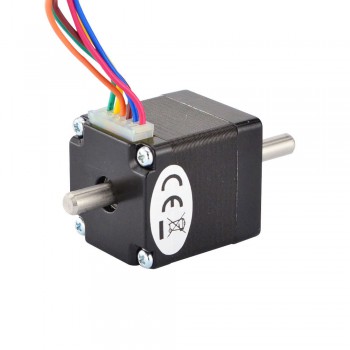

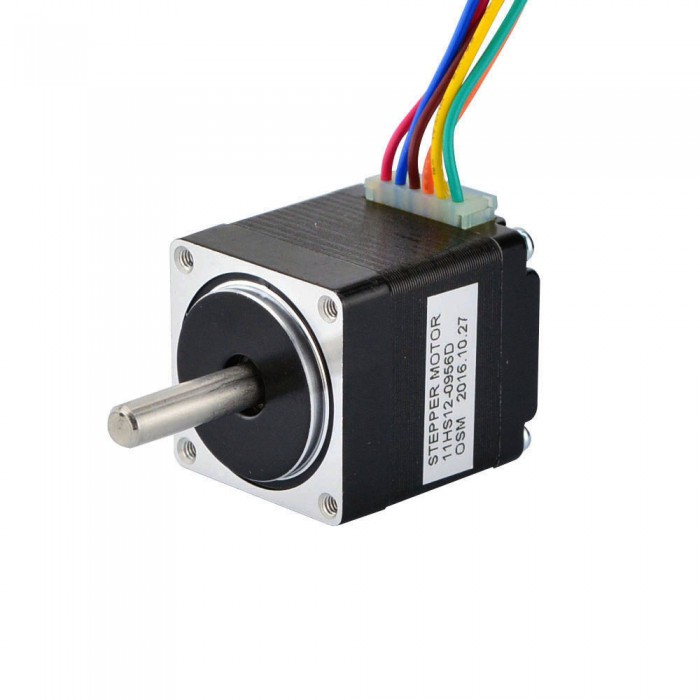

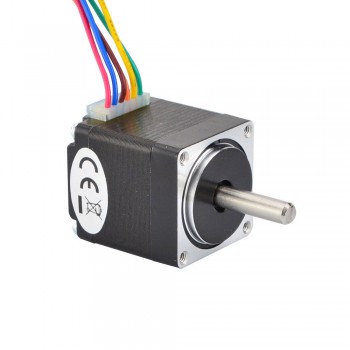

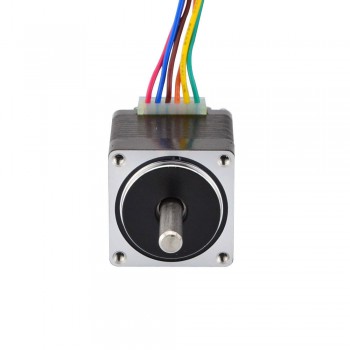

Doppelwelle Nema 11 Unipolar Schrittmotor 1.8deg 4.3Ncm 0.95A 2.7V 28x31mm 6 Drähte Kleiner Hybrid-Schrittmotor

Artikelnummer:11HS12-0956D
Rezension schreiben

Handbücher und Dokumentation: Vollständiges Datenblatt:
11HS12-0956D.pdf

Preis:€14.35

Kunde hat auch gekauft

Beschreibung Spezifikationen Maßgefertigtes Design Bewertungen

Doppelwelle Nema 11 Unipolar Schrittmotor 1,8Grad 4.3Ncm 0.95A 2.7V 28x31mm 6 Drähte Kleiner Hybrid-Schrittmotor

Dieser unipolare Schrittmotor mit Schrittwinkel 1,8Grad und Größe 28x28x31.5mm. Es hat 6 Drähte, jede Phase zieht 0.95A bei 2.66V, mit Haltemoment 4.3Ncm (6.1oz.in). Ein 10mm Hinten Schaft war für Encoder oder gleich.

Elektrische Spezifikation

Hersteller #: 11HS12-0956D

Motorentyp: Unipolarer Schrittmotor

Schrittwinkel: 1.8 Grad

Haltemoment: 4.3Ncm(6.1oz.in)

Strom: 0.95A

Stromspannung: 2.66V

Phasenwiderstand: 2.8ohms

Induktivität: 1mH ± 20%(1KHz)

Physikalische Spezifikation

Rahmengröße: 28 x 28mm

Körper Länge: 31.5mm

Schaftdurchmesser: Φ5mm

Länge desVorderen Schafts: 20mm

Hintere Schaftlänge: 10mm

Anzahl Leiter: 6

Leitungslänge: 300mm

Gewicht: 110g

Verbindung

A+	O+	A-	B+	O-	B-
Rot	Schwarz	Gelb	Blau	Orange	GRN

Précédent: Nema 11 Mini Schrittmotor Bipolar 1.8deg 7Ncm 0.67A 3.8V 4 Drähte Kleiner Hybrid-Schrittmotor
Suivant: Nema 11 Schrittmotor Bipolar 1,8 Grad 9,5 Ncm 0,67A 4,6V 4 Drähte Kleiner Hybrid-Schrittmotor

Elektrische Spezifikation
Bipolar/Unipolar	Unipolar
Haltemoment (Ncm)	4.3
Haltemoment (oz.in)	6.1
Induktivität(mH)	1
Phasenwiderstand(ohm)	2.8
Nennstrom (A)	0.95
Schrittwinkel(°)	1.8
Spezifikation
Körper Länge(mm)	31.5
Physikalische Spezifikation
Rahmengröße(mm)	28x28
Einzelne Welle/Doppelwelle	Doppelwelle
Abtriebswellentyp	O
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	20
Anzahl der Leiter	6
Leitungslänge(mm)	300
Gewicht(g)	110

Stecker: Molex, Harwin, Tyco/AMP, JST etc.
Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
Wicklung: Widerstand, Induktivität, Nennstrom, usw.
